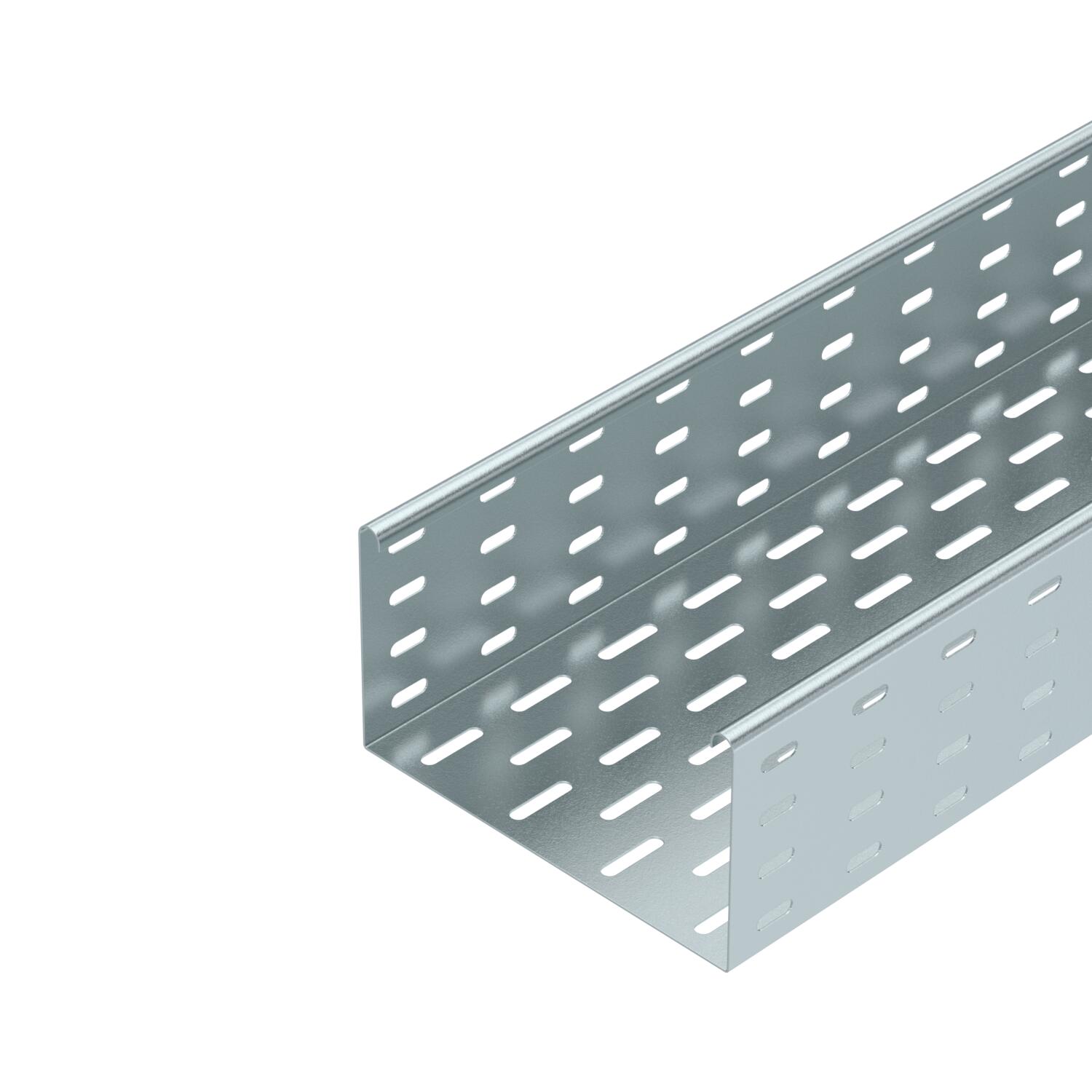

Kabelbakke MKS 110 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

MKS 110 = middelkraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	100 mm
Bredde	4 in
CO₂ fodaftryk (GWP) fra vugge til port	6,3913 kg CO₂e / 1 meter
Dimension	110x100x3000
Effektivt tværsnit	110 cm²
Effektivt tværsnit	11000 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	4 in
Højde	110 mm
Længde	3000 mm
Længde	10 ft
Mål B	100 mm

Materiale	Stål
Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	0,04 in
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	1,85 kN/m
Støtteafstand 2,0m	1,3 kN/m
Støtteafstand 2,5m	0,75 kN/m
Støtteafstand 3,0m	0,6 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKS 110 FT	3000 mm	100 mm	1 mm	Nej	Stål	Varmgalvaniseret	6060609	m	3 m
MKS 120 FT	3000 mm	200 mm	1 mm	Nej	Stål	Varmgalvaniseret	6060625	m	3 m

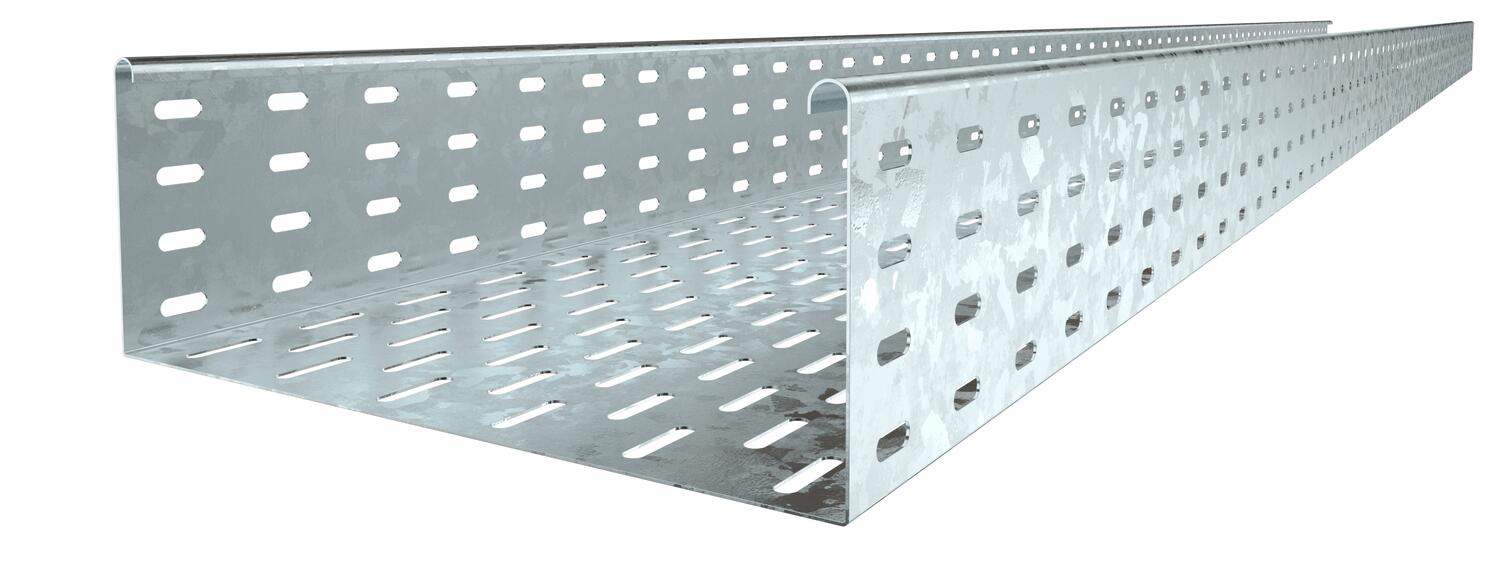

MKS 130 FT	3000 mm	300 mm	1 mm	Nej	Stål	Varmgalvaniseret	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	Nej	Stål	Varmgalvaniseret	6060676	m	6 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længde- og vinkelforbindelse 110 FT	RLVL 110 FT	6067913	Styk	10 Styk

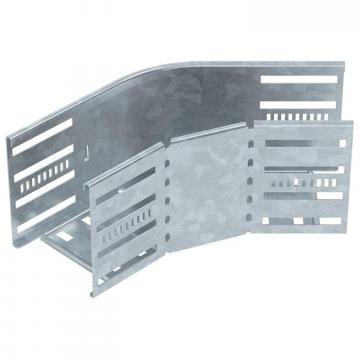

45°-bøjning 110 FT	RB 45 110 FT	6036330	Styk	1 Styk

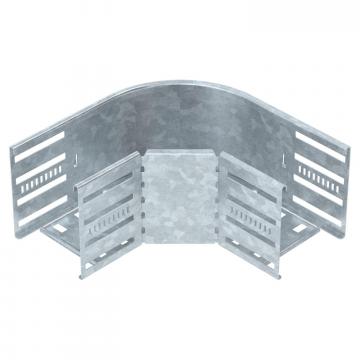

90°-bøjning 110 FT	RB 90 110 FT	6036830	Styk	1 Styk
Monterings-forgreningsstykke 110 FT	RAA 110 FT	6042251	Styk	1 Styk

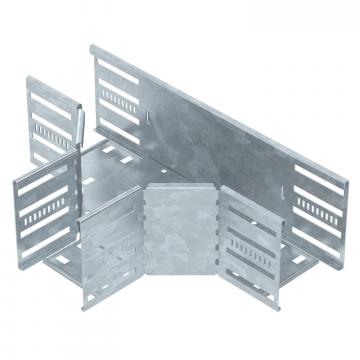

T-stykke 110 FT	RT 110 FT	6038320	Styk	1 Styk

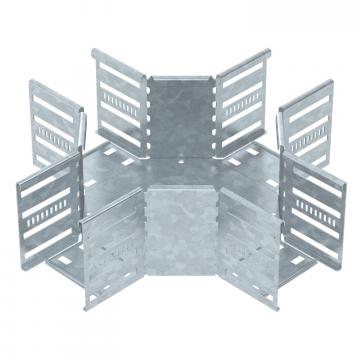

Kryds 110 FT	RK 110 FT	7027451	Styk	1 Styk
Låg med vrider DD	DRL 100 DD	6052703	m	24 m
Deleskinne 110 DD	TSG 110 DD	6062335	m	30 m
45°-bøjning 110 FT	RB 45 110 FT	7068115	Styk	1 Styk
