Kabelbakke MKS-Magic® 110 FT 3050 | 150 | 110 | 1 | Nej | zinc | Stål | Varmgalvaniseret

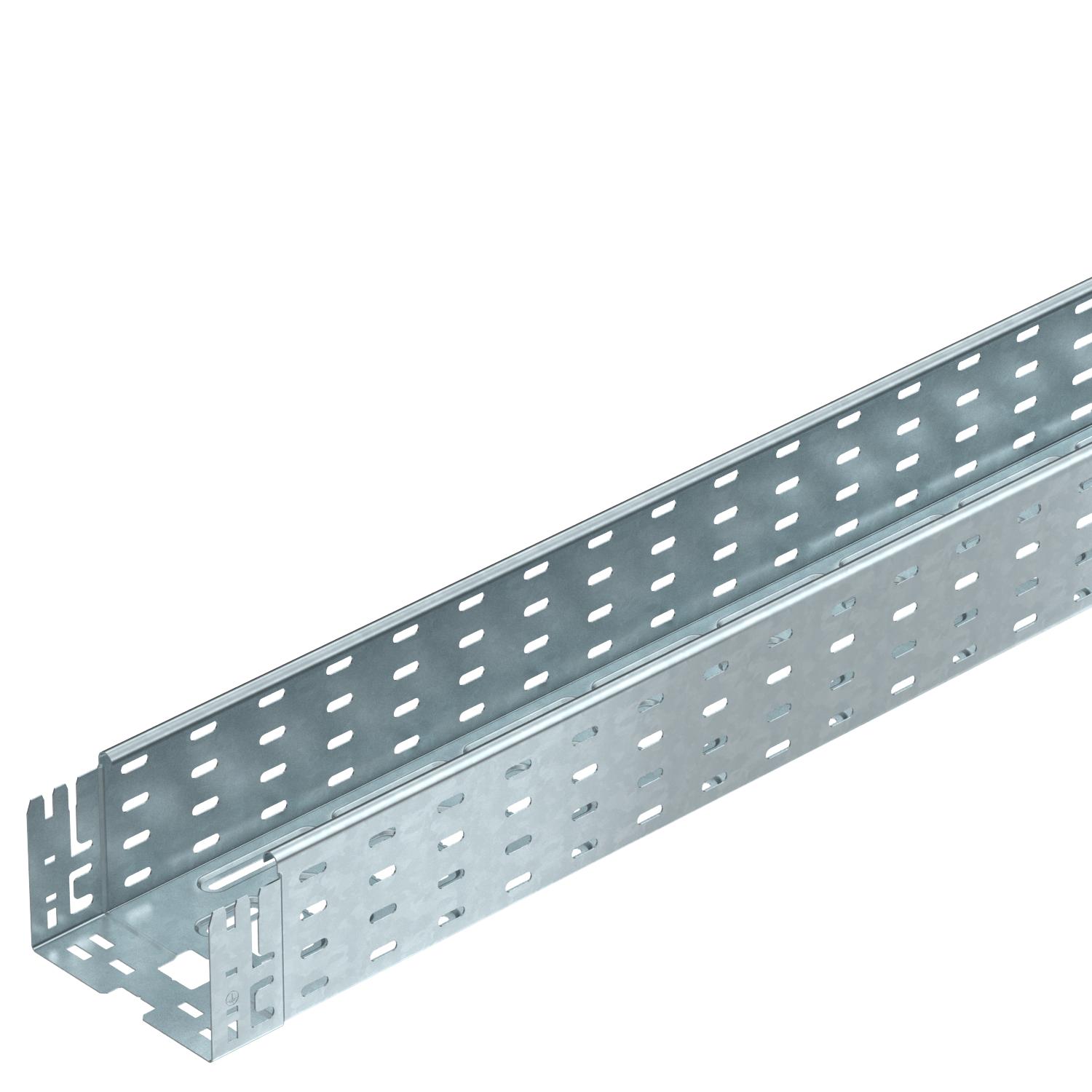

Kabelbakke MKS-Magic® 110 FT

Art.nr. 6059175 | EAN 4012195831044

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	110 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	150 mm
CO2 fodaftryk (GWP) fra vugge til port	7,3006 kg CO₂e / 1 meter
Dimension	110x150x3050
Effektivt tværsnit	161 cm²
Effektivt tværsnit	16100 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	110 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	150 mm
Mål L	30 mm
Mål x	46 mm

Mål y	112 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	Varmgalvaniseret
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	2 kN/m
Støtteafstand 2,0m	1,5 kN/m
Støtteafstand 3,0m	0,7 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type MKSM 110

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059185	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

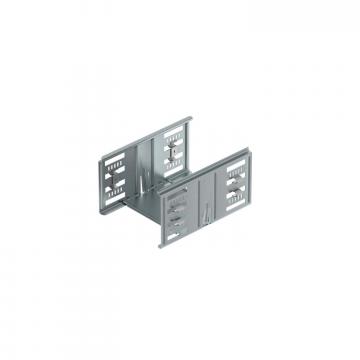

Længdeforbindelses-sæt Magic DD	KTSMV 115 DD	6069114	Styk	1 Styk

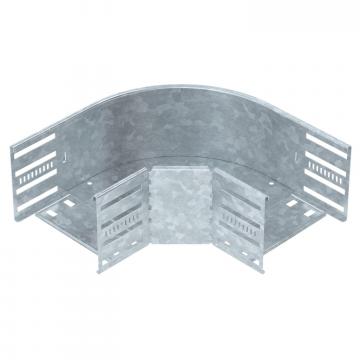

90°-bøjning 110 FT	RB 90 115 FT	6036832	Styk	1 Styk

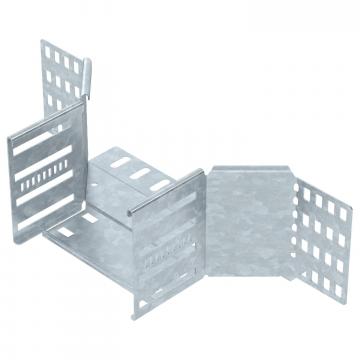

Monterings-forgreningsstykke 110 FT	RAA 115 FT	6042253	Styk	1 Styk

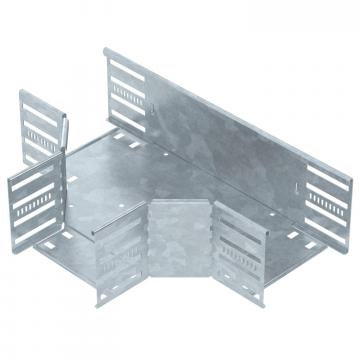

T-stykke 110 FT	RT 115 FT	6038322	Styk	1 Styk
Låg med vrider DD	DRL 150 DD	6052706	m	6 m
Deleskinne 110 DD	TSG 110 DD	6062335	m	30 m

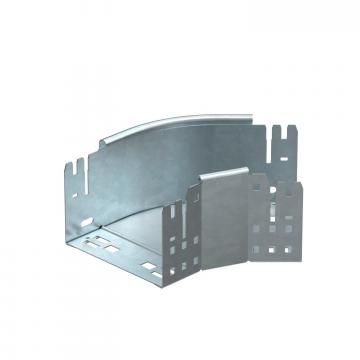

45°-bøjning Magic 110 FT	RBM 45 115 FT	6041781	Styk	1 Styk
Bøjning variabel Magic 110 FT	RBMV 115 FT	6040702	Styk	1 Styk
