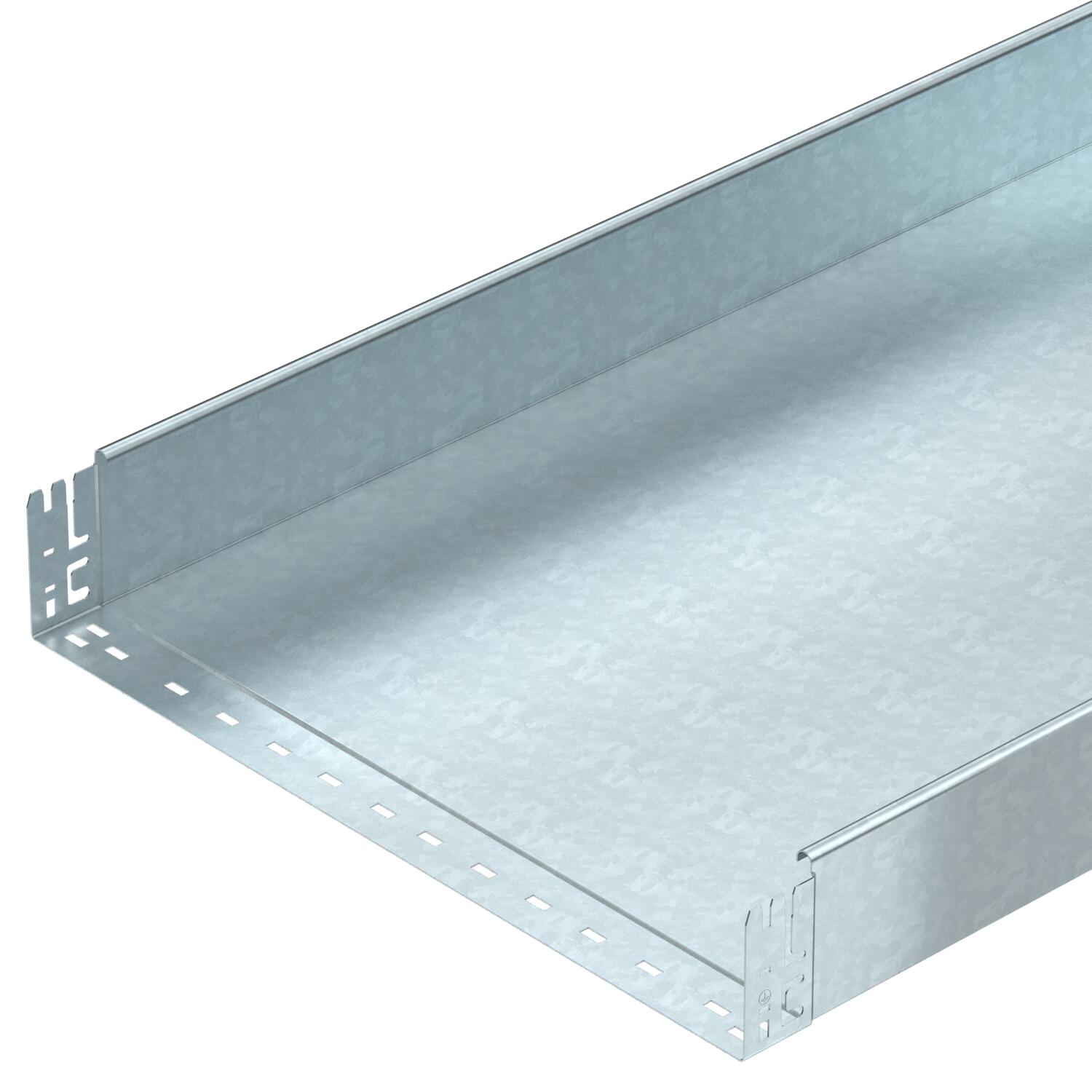

Kabelbakke MKS-Magic® 110 uperforeret FT

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	110 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Uperforeret kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	600 mm
CO2 fodaftryk (GWP) fra vugge til port	25,2874 kg CO2e / 1 meter
Dimension	110x600x3050
Effektivt tværsnit	655 cm²
Effektivt tværsnit	65500 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	110 mm
Længde	3050 mm
Mål B	600 mm
Materiale	Stål
Med overdel	Nej

Model forbindelser	integreret beslag
Monteringshul i bunden	Nej
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	Varmgalvaniseret
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Nej
Støtteafstand 1,5m	1,85 kN/m
Støtteafstand 2,0m	1,3 kN/m
Støtteafstand 2,5m	0,75 kN/m
Støtteafstand 3,0m	0,6 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKSMU 110 FT	3050 mm	100 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059399	m	3 m
MKSMU 115 FT	3050 mm	150 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059401	m	3 m
MKSMU 120 FT	3050 mm	200 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059403	m	3 m
MKSMU 130 FT	3050 mm	300 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059405	m	3 m
MKSMU 140 FT	3050 mm	400 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059407	m	3 m
MKSMU 150 FT	3050 mm	500 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059409	m	3 m
MKSMU 160 FT	3050 mm	600 mm	110 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059411	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic DD	KTSMV 160 DD	6069124	Styk	1 Styk
45°-bøjning 110 FT	RB 45 160 FT	6036340	Styk	1 Styk
90°-bøjning 110 FT	RB 90 160 FT	6036842	Styk	1 Styk

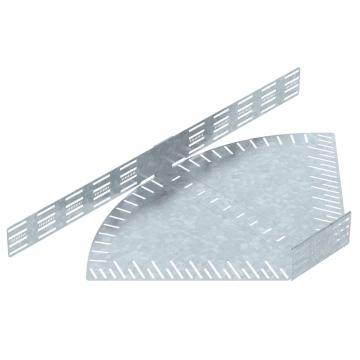

Bøjning vinklen kan indstilles 110 FT	RB W 160 FT	6037332	Styk	1 Styk
Monterings-forgreningsstykke 110 FT	RAA 160 FT	6042263	Styk	1 Styk
T-stykke 110 FT	RT 160 FT	6038332	Styk	1 Styk
Kryds 110 FT	RK 160 FT	7027463	Styk	1 Styk
Låg med vrider DD	DRL 600 DD	6052724	m	3 m
Deleskinne 110 DD	TSG 110 DD	6062335	m	30 m
45°-bøjning Magic 110 FT	RBM 45 160 FT	6041790	Styk	1 Styk
90°-bøjning Magic 110 FT	RBM 90 160 FT	6041870	Styk	1 Styk
