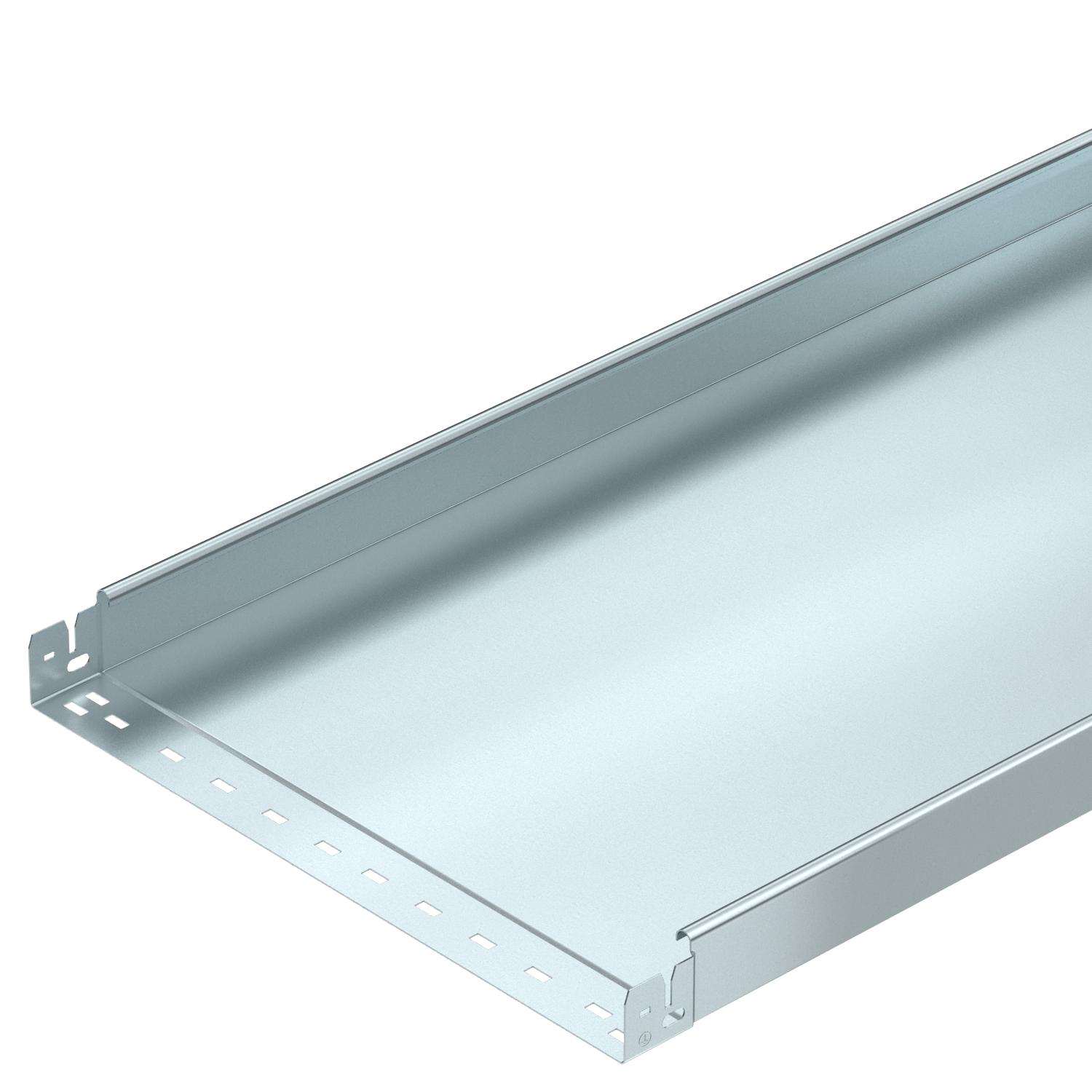

Kabelbakke MKS-Magic® 60 uperforeret FS

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Uperforeret kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
CO₂ fodaftryk (GWP) fra vugge til port	11,7187 kg CO₂e / 1 meter
Dimension	60x500x3050
Effektivt tværsnit	29800 mm²
Effektivt tværsnit	298 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	60 mm
Længde	3050 mm
Mål B	500 mm
Materiale	Stål
Med overdel	Nej

Model forbindelser	integreret beslag
Monteringshul i bunden	Nej
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	båndgalvaniseret
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Nej
Støtteafstand 1,5m	1,5 kN/m
Støtteafstand 1,75m	1,25 kN/m
Støtteafstand 2,0m	1 kN/m
Støtteafstand 2,5m	0,5 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059230	m	6 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059232	m	6 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059234	m	6 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059237	m	6 m
MKSMU 640 FS	3050 mm	400 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059239	m	6 m
MKSMU 650 FS	3050 mm	500 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059241	m	6 m
MKSMU 660 FS	3050 mm	600 mm	60 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059243	m	6 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

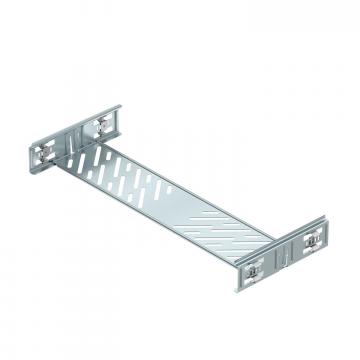

Længdeforbindelses-sæt Magic FS	KTSMV 650 FS	6068924	Styk	1 Styk

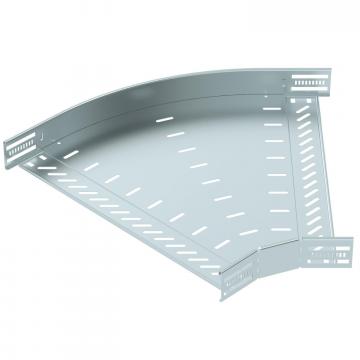

45° bøjning 60 FS	RB 45 650 FS	6036110	Styk	1 Styk

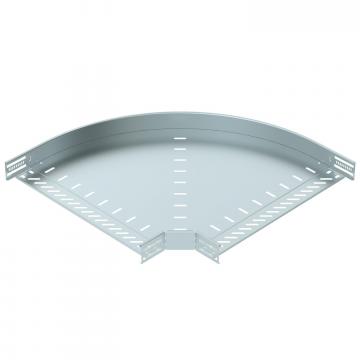

90°-bøjning 60 FS	RB 90 650 FS	6036570	Styk	1 Styk

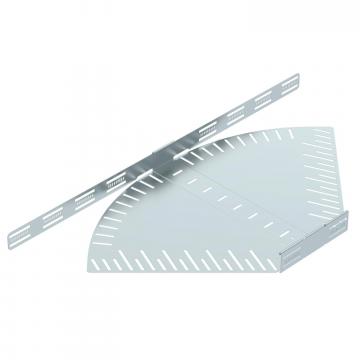

Bøjning vinklen kan indstilles 60 FS	RB W 650 FS	6037110	Styk	1 Styk

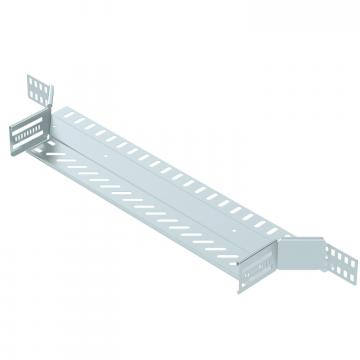

Monterings-forgreningsstykke 60 FS	RAA 650 FS	6042121	Styk	1 Styk

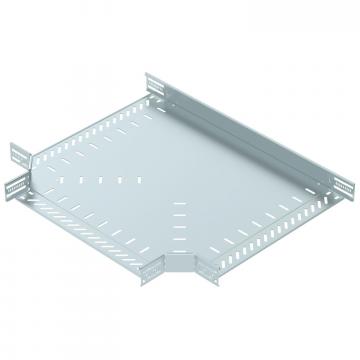

T-stykke 60 FS	RT 650 FS	6038110	Styk	1 Styk

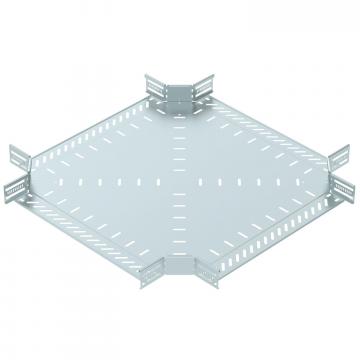

Kryds 60 FS	RK 650 FS	7027319	Styk	1 Styk
Låg med vrider FS	DRL 500 FS	6052509	m	3 m
Deleskinne 60 FS	TSG 60 FS	6062068	m	45 m

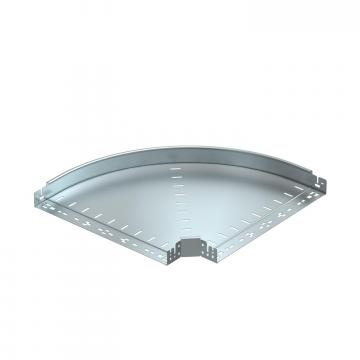

90°-bøjning Magic 60 FS	RBM 90 650 FS	6041140	Styk	1 Styk
