Kabelbakke MKS-Magic® 85 FS 3050 | 500 | 85 | 1 | Nej | zinc | Stål | båndgalvaniseret

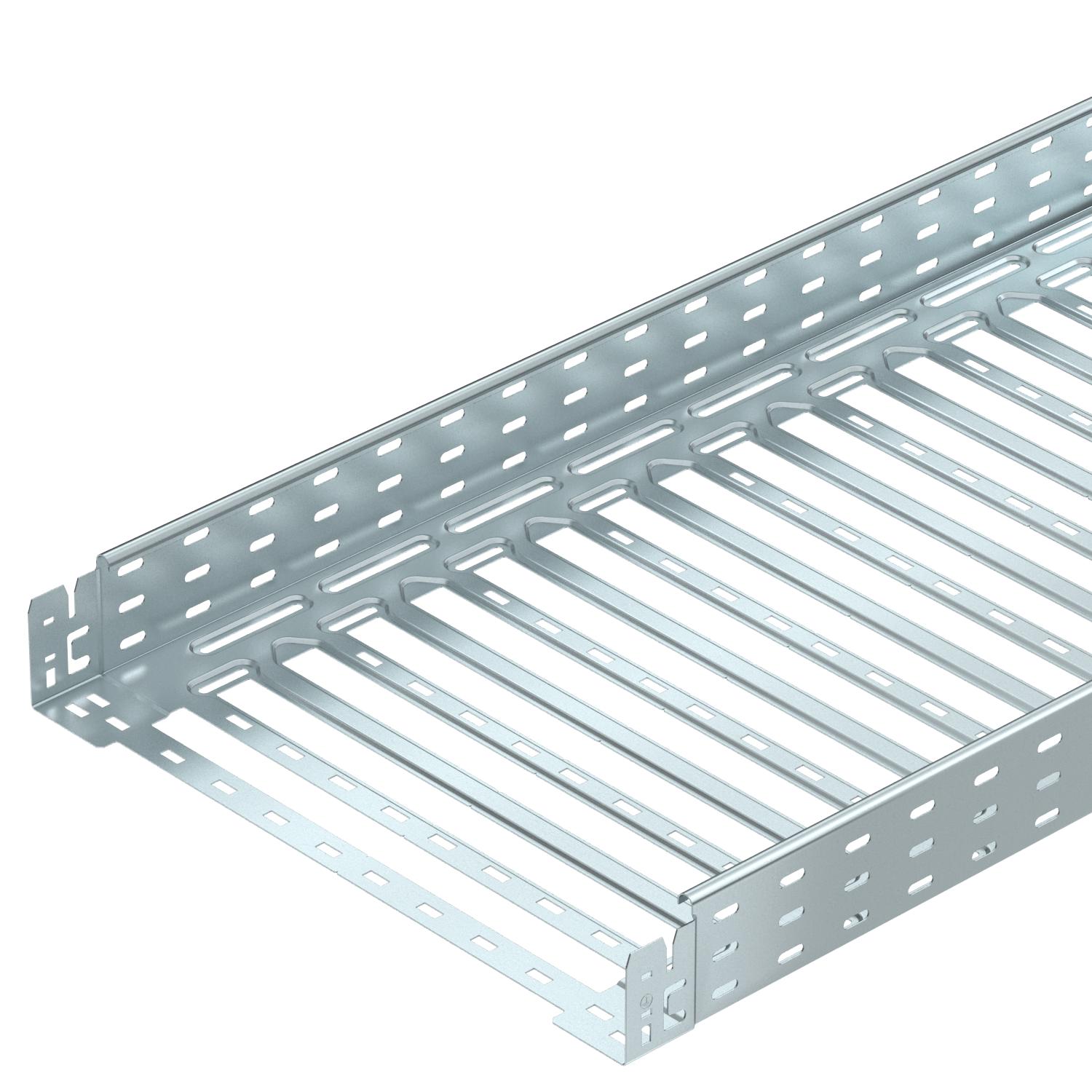

Kabelbakke MKS-Magic® 85 FS

Art.nr. 6059090 | EAN 4012195830399

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	85 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Teknisk data

Anvendelse sprinkleranlæg	Ja
Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
CO2 fodaftryk (GWP) fra vugge til port	12,4585 kg CO2e / 1 meter
Dimension	85x500x3050
Effektivt tværsnit	42300 mm²
Effektivt tværsnit	423 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	85 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	500 mm
Mål L	380 mm
Mål x	396 mm

Mål y	462 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
NEMA belastningsklasse	8A
Nyttelængde	3000 mm
Overflade	båndgalvaniseret
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	1,4 kN/m
Støtteafstand 2,0m	1,1 kN/m
Støtteafstand 2,5m	0,85 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type MKSM 85

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059092	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic FS	KTSMV 850 FS	6069012	Styk	1 Styk
45°-bøjning 85 FS	RB 45 850 FS	6036208	Styk	1 Styk
90°-bøjning 85 FS	RB 90 850 FS	6036709	Styk	1 Styk
Monterings-forgreningsstykke 85 FS	RAA 850 FS	6042141	Styk	1 Styk
T-stykke 85 FS	RT 850 FS	6038218	Styk	1 Styk
Kryds 85 FS	RK 850 FS	7027339	Styk	1 Styk
Låg med vrider FS	DRL 500 FS	6052509	m	3 m
Deleskinne 85 FS	TSG 85 FS	6062114	m	3 m
90°-bøjning Magic 85 FS	RBM 90 850 FS	6041498	Styk	1 Styk
Bøjning variabel Magic 85 FS	RBMV 850 FS	6040590	Styk	1 Styk
