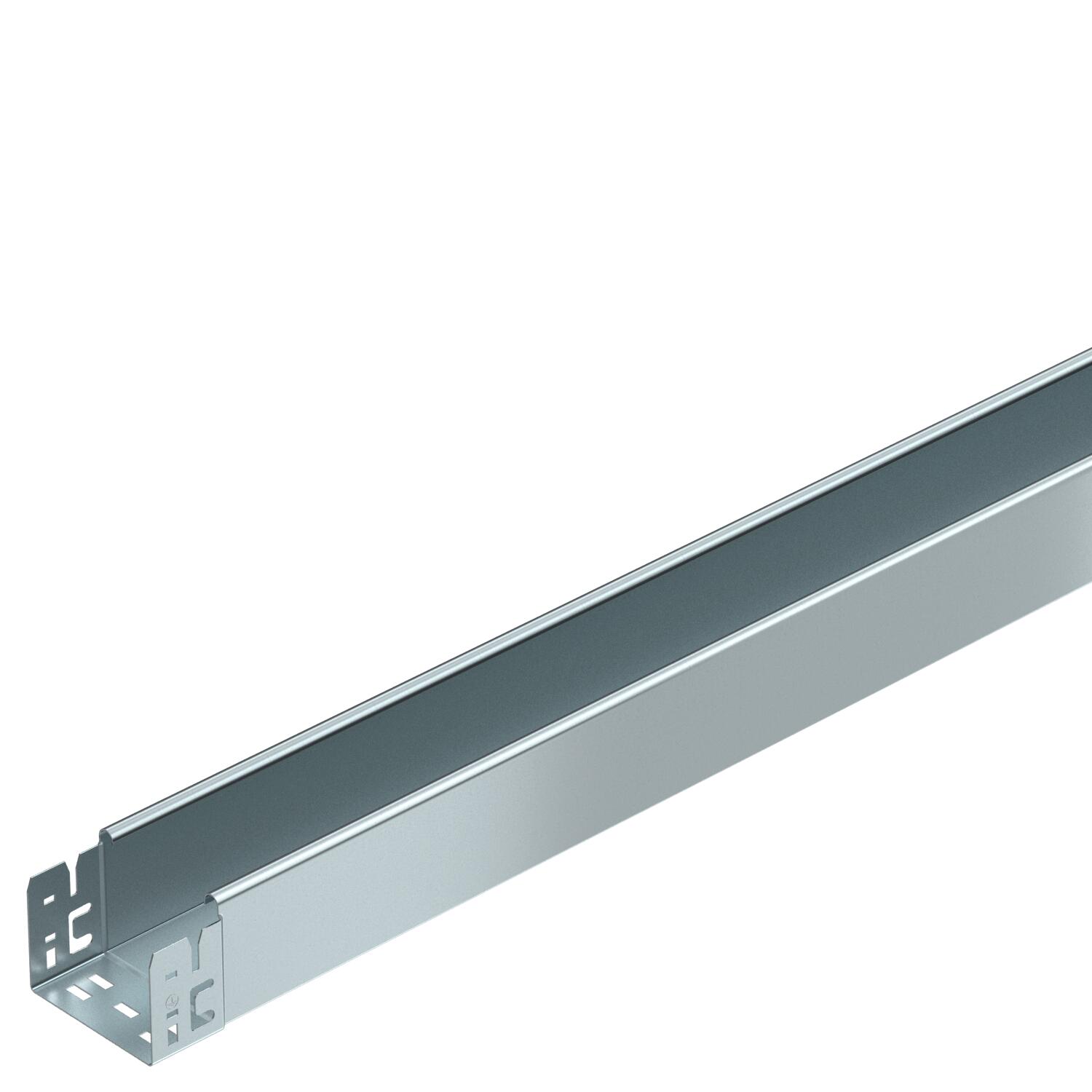

Kabelbakke MKS-Magic® 85 uperforeret FS

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	85 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Uperforeret kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	100 mm
CO2 fodaftryk (GWP) fra vugge til port	5,3178 kg CO2e / 1 meter
Dimension	85x100x3050
Effektivt tværsnit	83 cm²
Effektivt tværsnit	8300 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	85 mm
Længde	3050 mm
Mål B	100 mm
Materiale	Stål
Med overdel	Nej

Model forbindelser	integreret beslag
Monteringshul i bunden	Nej
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	båndgalvaniseret
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Nej
Støtteafstand 1,5m	1,75 kN/m
Støtteafstand 1,75m	1,4 kN/m
Støtteafstand 2,0m	1,1 kN/m
Støtteafstand 2,5m	0,5 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKSMU 810 FS	3050 mm	100 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059308	m	6 m
MKSMU 820 FS	3050 mm	200 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059312	m	3 m
MKSMU 830 FS	3050 mm	300 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059314	m	3 m
MKSMU 840 FS	3050 mm	400 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059316	m	3 m
MKSMU 850 FS	3050 mm	500 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059318	m	3 m
MKSMU 860 FS	3050 mm	600 mm	85 mm	1 mm	Nej	zinc	Stål	båndgalvaniseret	6059320	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic FS	KTSMV 810 FS	6069002	Styk	1 Styk
45°-bøjning 85 FS	RB 45 810 FS	6036200	Styk	1 Styk
90°-bøjning 85 FS	RB 90 810 FS	6036700	Styk	1 Styk
Monterings-forgreningsstykke 85 FS	RAA 810 FS	6042131	Styk	1 Styk
T-stykke 85 FS	RT 810 FS	6038210	Styk	1 Styk
Kryds 85 FS	RK 810 FS	7027331	Styk	1 Styk
Låg med vrider FS	DRL 100 FS	6052096	m	24 m
Deleskinne 85 FS	TSG 85 FS	6062114	m	3 m
45°-bøjning Magic 85 FS	RBM 45 810 FS	6041410	Styk	1 Styk
