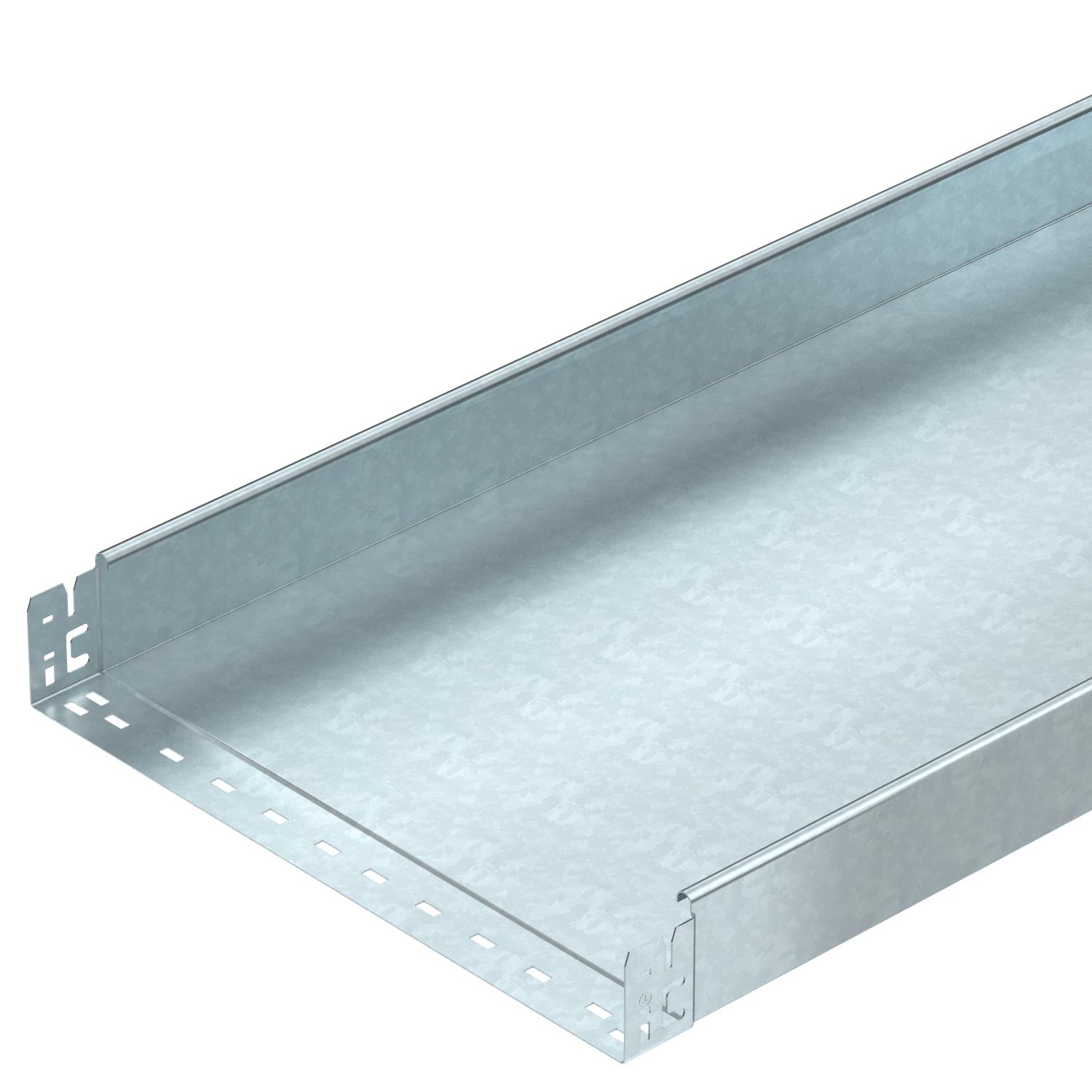

Kabelbakke MKS-Magic® 85 uperforeret FT

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	85 mm

Pladetykkelse	1 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Uperforeret kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
CO₂ fodaftryk (GWP) fra vugge til port	13,1488 kg CO₂e / 1 meter
Dimension	85x500x3050
Effektivt tværsnit	423 cm²
Effektivt tværsnit	42300 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	85 mm
Længde	3050 mm
Mål B	500 mm
Materiale	Stål
Med overdel	Nej

Model forbindelser	integreret beslag
Monteringshul i bunden	Nej
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	Varmgalvaniseret
Pladetykkelse	1 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Nej
Støtteafstand 1,5m	1,75 kN/m
Støtteafstand 1,75m	1,4 kN/m
Støtteafstand 2,0m	1,1 kN/m
Støtteafstand 2,5m	0,5 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
MKSMU 810 FT	3050 mm	100 mm	85 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059325	m	6 m
MKSMU 820 FT	3050 mm	200 mm	85 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059329	m	3 m
MKSMU 830 FT	3050 mm	300 mm	85 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059331	m	3 m
MKSMU 840 FT	3050 mm	400 mm	85 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059333	m	3 m
MKSMU 850 FT	3050 mm	500 mm	85 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059335	m	3 m
MKSMU 860 FT	3050 mm	600 mm	85 mm	1 mm	Nej	zinc	Stål	Varmgalvaniseret	6059337	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

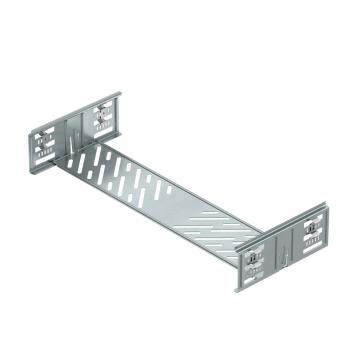

Længdeforbindelses-sæt Magic DD	KTSMV 850 DD	6069034	Styk	1 Styk

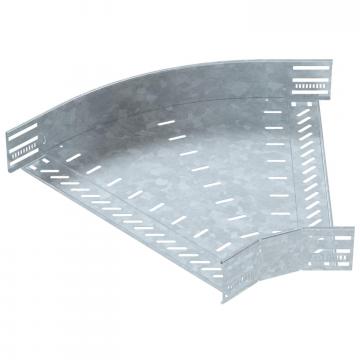

45°-bøjning 85 FT	RB 45 850 FT	6036238	Styk	1 Styk

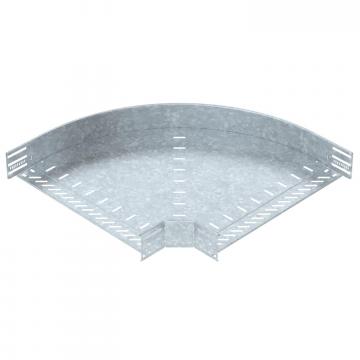

90°-bøjning 85 FT	RB 90 850 FT	6036720	Styk	1 Styk

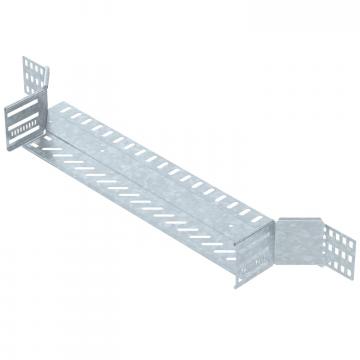

Monterings-forgreningsstykke 85 FT	RAA 850 FT	6042241	Styk	1 Styk

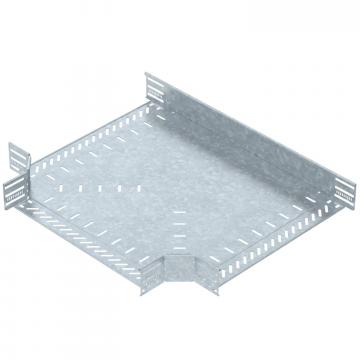

T-stykke 85 FT	RT 850 FT	6038238	Styk	1 Styk

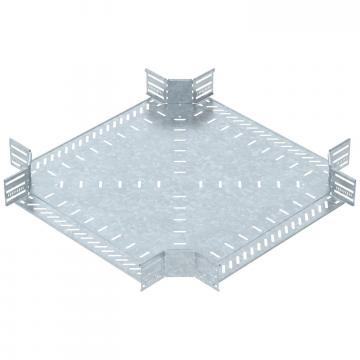

Kryds 85 FT	RK 850 FT	7027439	Styk	1 Styk
Låg med vrider DD	DRL 500 DD	6052718	m	6 m
Deleskinne 85 DD	TSG 85 DD	6062331	m	3 m

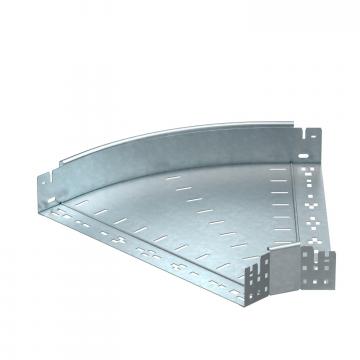

45°-bøjning Magic 85 FT	RBM 45 850 FT	6041438	Styk	1 Styk

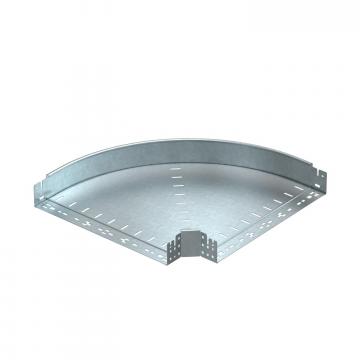

90°-bøjning Magic 85 FT	RBM 90 850 FT	6041518	Styk	1 Styk
