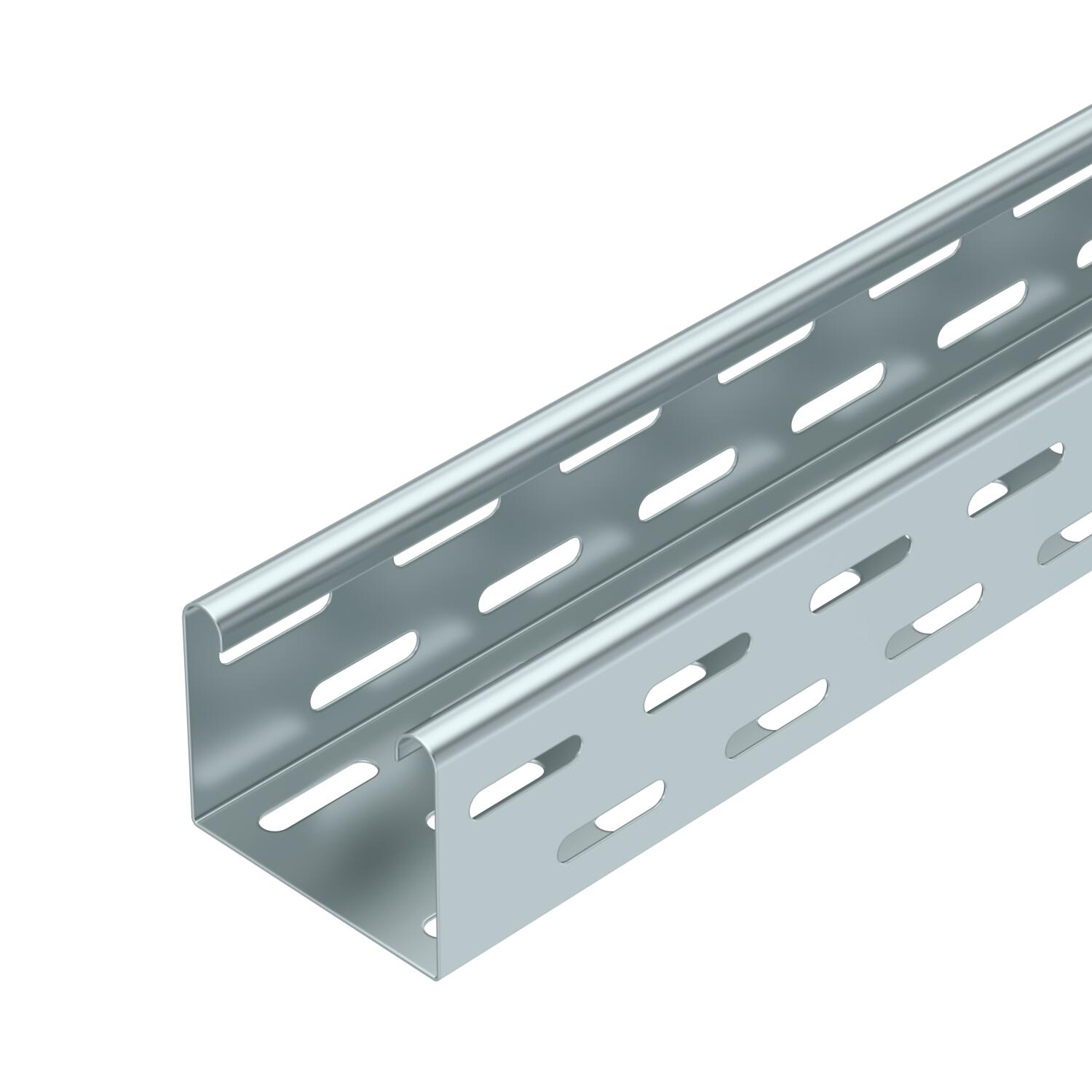

Kabelbakke RKS 60 FS perforeret, bund uden vulst
Art.nr. 6055893 | EAN 4012196388691
- Produkt beskrivelse
-
Produkt beskrivelseRKS 60 = rationelt kabelbakkesystem med 60 mm sidehøjde (bundplade uden vulst).
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
-
- Tekniske data
-
Teknisk data

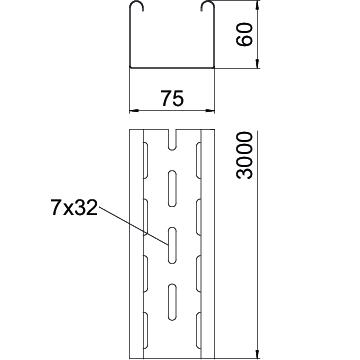

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 3 in Bredde 75 mm Bundperforering 1 CO2 fodaftryk (GWP) fra vugge til port 2,8222 kg CO2e / 1 meter Dimension 60x75x3000 Dimension 60 x 75 Effektivt tværsnit 4200 mm² Effektivt tværsnit 42 cm² Farve zinc Forbindelsestype kabelbæresystem skruet Højde 2 in Højde 60 mm Længde 10 ft Længde 3000 mm Mål B 75 mm Mål L 3000 mm Materiale Stål Med overdel Nej Model forbindelser medfølgende beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade båndgalvaniseret Pladetykkelse 0,03 in Pladetykkelse 0,75 mm Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 1,0m 1,3 kN/m Støtteafstand 1,5m 0,65 kN/m Støtteafstand 2,0m 0,4 kN/m Støtteafstand 2,5m 0,25 kN/m Støtteafstand 3,0m 0,15 kN/m Udførelse til store afstande Nej Tekniske data
Belastningsdiagram kabelbakke type RKS 60
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Længdeforbindelse FS
RLVK 60 FS 6067093 10 Styk

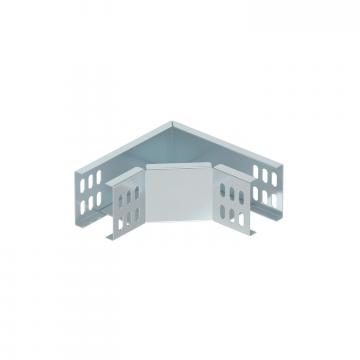

90°-bøjning 60 FS
RB 90 605 FS 7124430 1 Styk
Deleskinne 60 FS
TSG 60 FS 6062068 45 m - Downloads
-
