Kabelbakke RKS-Magic® 60 A4 3050 | 600 | 60 | 0,9 | Nej | specialstål | Rustfrit stål 1.4571 | blank, efterbehandlet

Kabelbakke RKS-Magic® 60 A4

Art.nr. 6047738 | EAN 4012195706298

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse

Bevarelse af funktionssikkerheden ved brand

Farve	specialstål

Materiale	Rustfrit stål 1.4571

Overflade	blank, efterbehandlet

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bundperforering	1
Dimension	60x600x3050
Effektivt tværsnit	35800 mm²
Effektivt tværsnit	358 cm²
Farve	specialstål
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Materiale	Rustfrit stål 1.4571
Med overdel	Nej

Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	blank, efterbehandlet
Pladetykkelse	0,9 mm
Produktserie	RKSM-serie
ROHS-medholdelig	Ja
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Udførelse til store afstande	Nej

Dimensioner

Bredde	600 mm
Højde	60 mm
Længde	3050 mm
Mål B	600 mm

Mål t	400 mm
Mål x	450 mm
Mål y	550 mm

Belastninger

Støtteafstand 1,0m	2,1 kN/m
Støtteafstand 1,5m	1,35 kN/m

Støtteafstand 2,0m	0,9 kN/m
Støtteafstand 2,5m	0,6 kN/m

CO2-aftryk (Product Carbon Footprint)

Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
CO2 fodaftryk (GWP) fra vugge til port	25,6436 kg CO2e / 1 meter
CO₂ Footprint (GWP)	25,6436 kg CO₂e

Declared Unit	Meter
Declared Unit Quantity	1

Tekniske data

Belastningsdiagram kabelbakke type RKSM 60

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	Ja	specialstål	Rustfrit stål 1.4571	blank, efterbehandlet	6047614	m	6 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	Ja	specialstål	Rustfrit stål 1.4571	blank, efterbehandlet	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	Ja	specialstål	Rustfrit stål 1.4571	blank, efterbehandlet	6047641	m	6 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	Ja	specialstål	Rustfrit stål 1.4571	blank, efterbehandlet	6047657	m	6 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	Nej	specialstål	Rustfrit stål 1.4571	blank, efterbehandlet	6047692	m	6 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	Nej	specialstål	Rustfrit stål 1.4571	blank, efterbehandlet	6047722	m	6 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	Nej	specialstål	Rustfrit stål 1.4571	blank, efterbehandlet	6047738	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic A4	KTSMV 660 A4	6068992	Styk	1 Styk
90° bøjning 60 A4	RB 90 660 A4	6036662	Styk	1 Styk
Bøjning vinklen kan indstilles 60 A4	RB W 660 A4	6037182	Styk	1 Styk
Monterings-forgreningsstykke 60 A4	RAA 660 A4	6042383	Styk	1 Styk

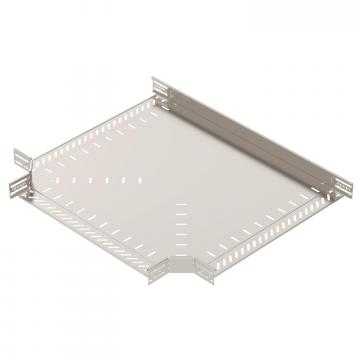

T-stykke 60 A4	RT 660 A4	6038190	Styk	1 Styk

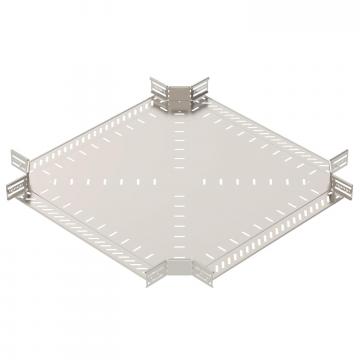

Kryds 60/600 A4	RK 660 A4	7027530	Styk	1 Styk
Dæksel med vrider A4	DRL 600 A4	6052986	m	3 m
Deleskinne 60 A4	TSG 60 A4	6062086	m	3 m
Bøjning variabel Magic 60 A4	RBMV 660 A4	6040552	Styk	1 Styk
