Kabelbakke RKS-Magic® 60 FS 3050 | 600 | 60 | 0,9 | Nej | zink | Stål | båndgalvaniseret

Kabelbakke RKS-Magic® 60 FS

Art.nr. 6047735 | EAN 4012195391241

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse

Bevarelse af funktionssikkerheden ved brand

Farve	zink

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Perforeringen til den direkte gevindstangsophæng har en diameter på 11 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Den gennemgående potentialudligning er sikret uden brug af ekstra komponenter.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bundperforering	1
Dimension	60x600x3050
Effektivt tværsnit	358 cm²
Effektivt tværsnit	35800 mm²
Farve	zink
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Materiale	Stål
Med overdel	Nej

Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	båndgalvaniseret
Pladetykkelse	0,9 mm
Pladetykkelse	0,04 in
Produktserie	RKSM-serie
ROHS-medholdelig	Ja
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Udførelse til store afstande	Nej

Dimensioner

Bredde	24 in
Bredde	600 mm
Højde	60 mm
Højde	2 in
Længde	3050 mm

Længde	10 ft
Mål B	600 mm
Mål t	400 mm
Mål x	450 mm
Mål y	550 mm

Belastninger

NEMA belastningsklasse	8AA
Støtteafstand 1,0m	2,1 kN/m
Støtteafstand 1,5m	1,4 kN/m

Støtteafstand 2,0m	0,8 kN/m
Støtteafstand 2,5m	0,6 kN/m

CO2-aftryk (Product Carbon Footprint)

Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
CO2 fodaftryk (GWP) fra vugge til port	11,3618 kg CO2e / 1 meter
CO₂ Footprint (GWP)	11,3618 kg CO₂e

Declared Unit (LCA)	Meter
Declared Unit Quantity (LCA)	1

Tekniske data

Belastningsdiagram kabelbakke type RKSM 60

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	Ja	zink	Stål	båndgalvaniseret	6047611	m	6 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	Ja	zink	Stål	båndgalvaniseret	6047630	m	6 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	Ja	zink	Stål	båndgalvaniseret	6047638	m	6 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	Ja	zink	Stål	båndgalvaniseret	6047654	m	6 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	Ja	zink	Stål	båndgalvaniseret	6047689	m	6 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	Nej	zink	Stål	båndgalvaniseret	6047719	m	6 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	Nej	zink	Stål	båndgalvaniseret	6047735	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic FS	KTSMV 660 FS	6068926	Styk	1 Styk
45° bøjning 60 FS	RB 45 660 FS	6036113	Styk	1 Styk
90°-bøjning 60 FS	RB 90 660 FS	6036572	Styk	1 Styk
Bøjning vinklen kan indstilles 60 FS	RB W 660 FS	6037112	Styk	1 Styk
Monterings-forgreningsstykke 60 FS	RAA 660 FS	6042123	Styk	1 Styk
T-stykke 60 FS	RT 660 FS	6038112	Styk	1 Styk
Kryds 60 FS	RK 660 FS	7027321	Styk	1 Styk

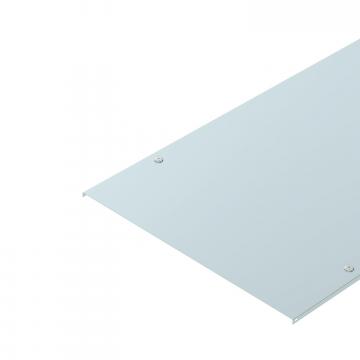

Låg med vrider FS	DRL 600 FS	6052606	m	3 m
Deleskinne 60 FS	TSG 60 FS	6062068	m	45 m
