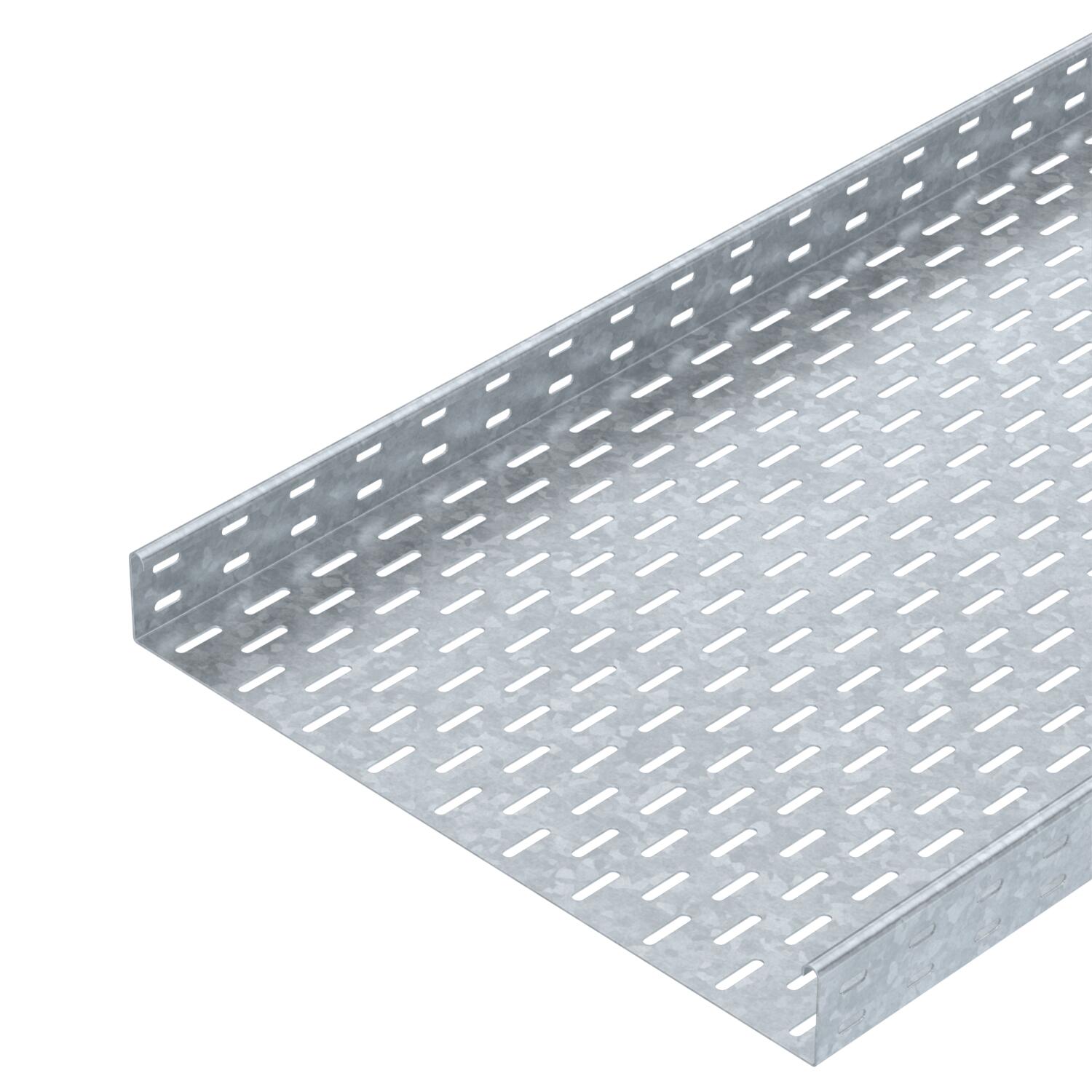

Kabelbakke SKS 60 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

SKS 60 = kraftigt kabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
Bredde	20 in
CO2 fodaftryk (GWP) fra vugge til port	16,3188 kg CO2e / 1 meter

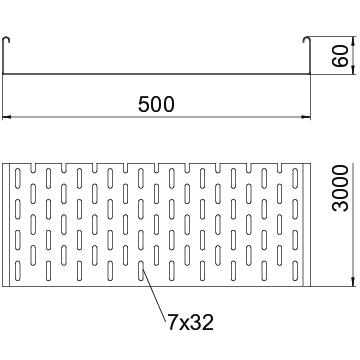

Dimension	60 x 500
Dimension	60x500x3000
Effektivt tværsnit	29800 mm²
Effektivt tværsnit	298 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	60 mm
Højde	2 in
Længde	3000 mm
Længde	10 ft
Mål B	500 mm

Maß W	500 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	0,06 in
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	2,65 kN/m
Støtteafstand 2,0m	1,8 kN/m
Støtteafstand 2,5m	1,15 kN/m
Støtteafstand 3,0m	0,5 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKS 610 FT	3000 mm	100 mm	1,5 mm	Ja	Stål	Varmgalvaniseret	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	Ja	Stål	Varmgalvaniseret	6056644	m	12 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	Ja	Stål	Varmgalvaniseret	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	Ja	Stål	Varmgalvaniseret	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6056733	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FT	RLVK 60 FT	6067603	Styk	10 Styk
45°-bøjning 60 FT	RB 45 650 FT	6036140	Styk	1 Styk
90°-bøjning 60 FT	RB 90 650 FT	6036600	Styk	1 Styk
Bøjning vinklen kan indstilles 60 FT	RB W 650 FT	6037130	Styk	1 Styk
Monterings-forgreningsstykke 60 FT	RAA 650 FT	6042221	Styk	1 Styk
T-stykke 60 FT	RT 650 FT	6038140	Styk	1 Styk
Kryds 60 FT	RK 650 FT	7027419	Styk	1 Styk
Låg med vrider DD	DRL 500 DD	6052718	m	6 m
Deleskinne 60 DD	TSG 60 DD	6062327	m	45 m
