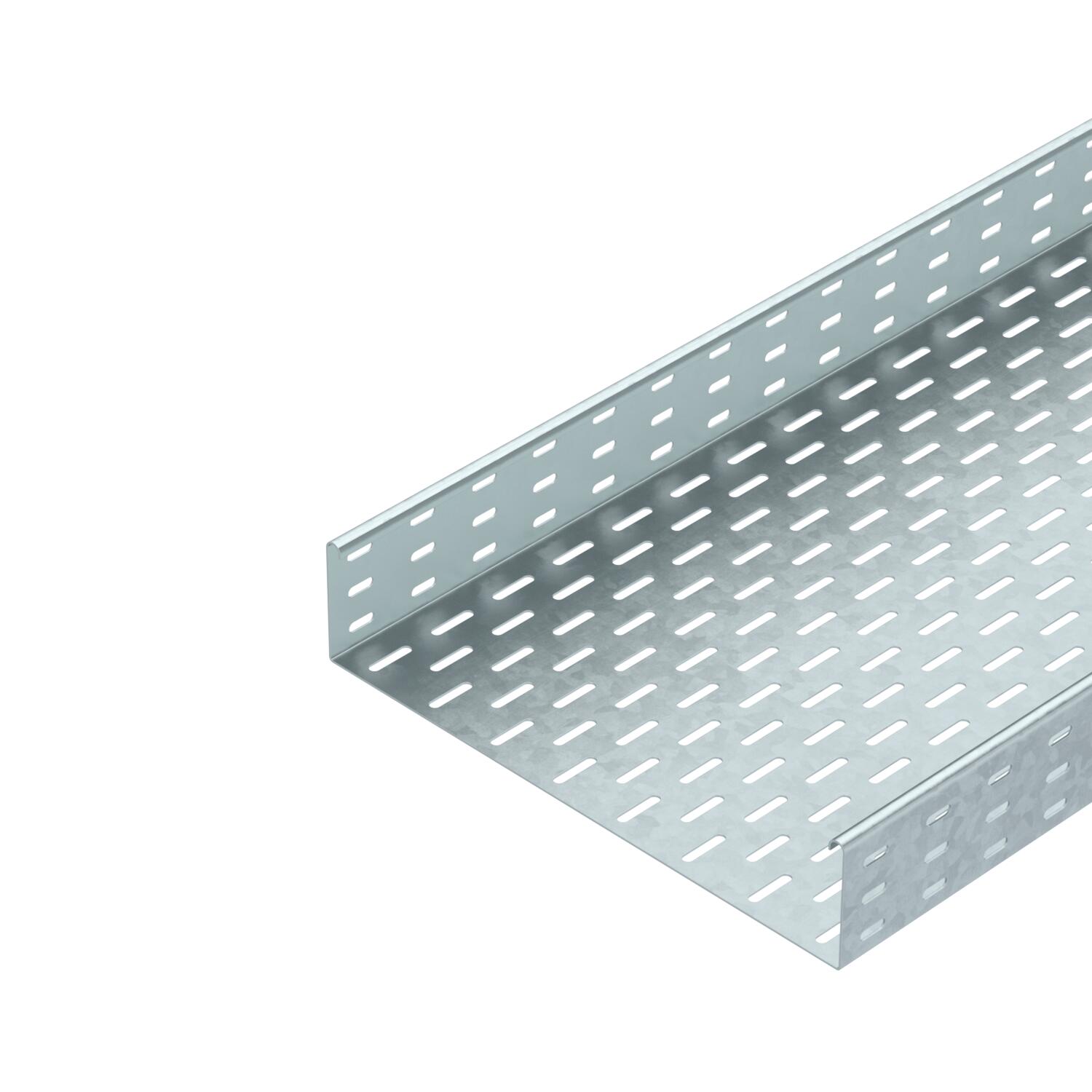

Kabelbakke SKS 85 FT

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

SKS 85 = kraftigt kabelbakkesystem med 85 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	400 mm
Bredde	16 in
CO2 fodaftryk (GWP) fra vugge til port	15,0731 kg CO2e / 1 meter

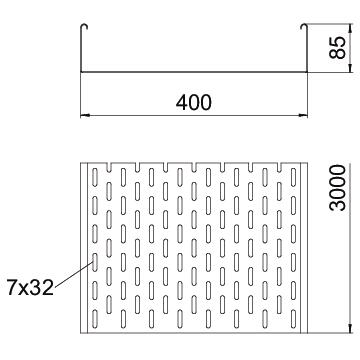

Dimension	85x400x3000
Dimension	85 x 400
Effektivt tværsnit	338 cm²
Effektivt tværsnit	33800 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	85 mm
Højde	3 in
Længde	3000 mm
Længde	10 ft
Mål B	400 mm

Materiale	Stål
Med overdel	Nej
Model forbindelser	uden beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	1,5 mm
Pladetykkelse	0,6 in
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	2,8 kN/m
Støtteafstand 2,0m	2,25 kN/m
Støtteafstand 2,5m	1,5 kN/m
Støtteafstand 3,0m	0,75 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKS 810 FT	3000 mm	100 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	Nej	Stål	Varmgalvaniseret	6058698	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længde- og vinkelforbindelse FT	RLVL 85 FT	6067816	Styk	10 Styk
45°-bøjning 85 FT	RB 45 840 FT	6036236	Styk	1 Styk
90°-bøjning 85 FT	RB 90 840 FT	6036718	Styk	1 Styk
Monterings-forgreningsstykke 85 FT	RAA 840 FT	6042237	Styk	1 Styk
T-stykke 85 FT	RT 840 FT	6038236	Styk	1 Styk
Kryds 85 FT	RK 840 FT	7027437	Styk	1 Styk
Låg med vrider DD	DRL 400 DD	6052715	m	3 m
Deleskinne 85 DD	TSG 85 DD	6062331	m	3 m
