Kabelbakke SKS-Magic® 110 uperforeret FS

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	110 mm

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Uperforeret kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	100 mm
CO₂ fodaftryk (GWP) fra vugge til port	9,428 kg CO₂e / 1 meter
Dimension	110x100x3050
Effektivt tværsnit	10800 mm²
Effektivt tværsnit	108 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	110 mm
Længde	3050 mm
Mål B	100 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag

Monteringshul i bunden	Nej
NATO-hulbillede	Nej
Nyttelængde	3000 mm
Overflade	båndgalvaniseret
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Nej
Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,4 kN/m
Støtteafstand 2,5m	1,76 kN/m
Støtteafstand 3,0m	1,2 kN/m
Støtteafstand 3,5m	0,84 kN/m
Støtteafstand 4,0m	0,8 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKSMU 110 FS	3050 mm	100 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059836	m	3 m
SKSMU 115 FS	3050 mm	150 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059838	m	3 m
SKSMU 120 FS	3050 mm	200 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059840	m	3 m
SKSMU 130 FS	3050 mm	300 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059842	m	3 m
SKSMU 140 FS	3050 mm	400 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059844	m	3 m
SKSMU 150 FS	3050 mm	500 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059846	m	3 m
SKSMU 160 FS	3050 mm	600 mm	110 mm	1,5 mm	Nej	zinc	Stål	båndgalvaniseret	6059848	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

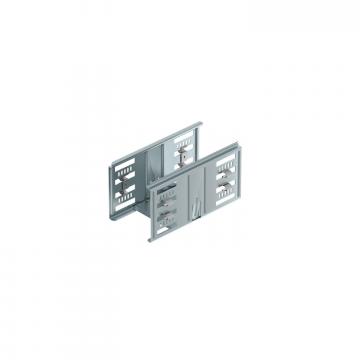

Længdeforbindelses-sæt Magic FS	KTSMV 110 FS	6069090	Styk	1 Styk
45°-bøjning 110 FS	RB 45 110 FS	6036300	Styk	1 Styk
90°-bøjning 110 FS	RB 90 110 FS	6036800	Styk	1 Styk
Monterings-forgreningsstykke 110 FS	RAA 110 FS	6042151	Styk	1 Styk
T-stykke 110 FS	RT 110 FS	6038300	Styk	1 Styk
Kryds 110 FS	RK 110 FS	7027351	Styk	1 Styk
Låg med vrider FS	DRL 100 FS	6052096	m	24 m
Deleskinne 110 FS	TSG 110 FS	6062122	m	30 m

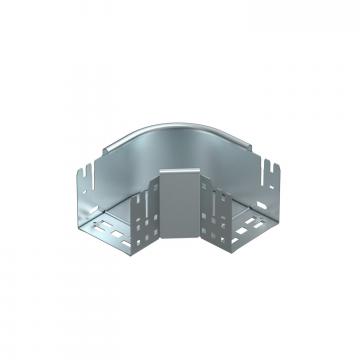

90°-bøjning Magic 110 FS	RBM 90 110 FS	6041840	Styk	1 Styk
