Kabelbakke SKS-Magic® 60 FT 3050 | 100 | 60 | 1,5 | Nej | zinc | Stål | Varmgalvaniseret

Kabelbakke SKS-Magic® 60 FT

Art.nr. 6059473 | EAN 4012195832607

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	60 mm

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

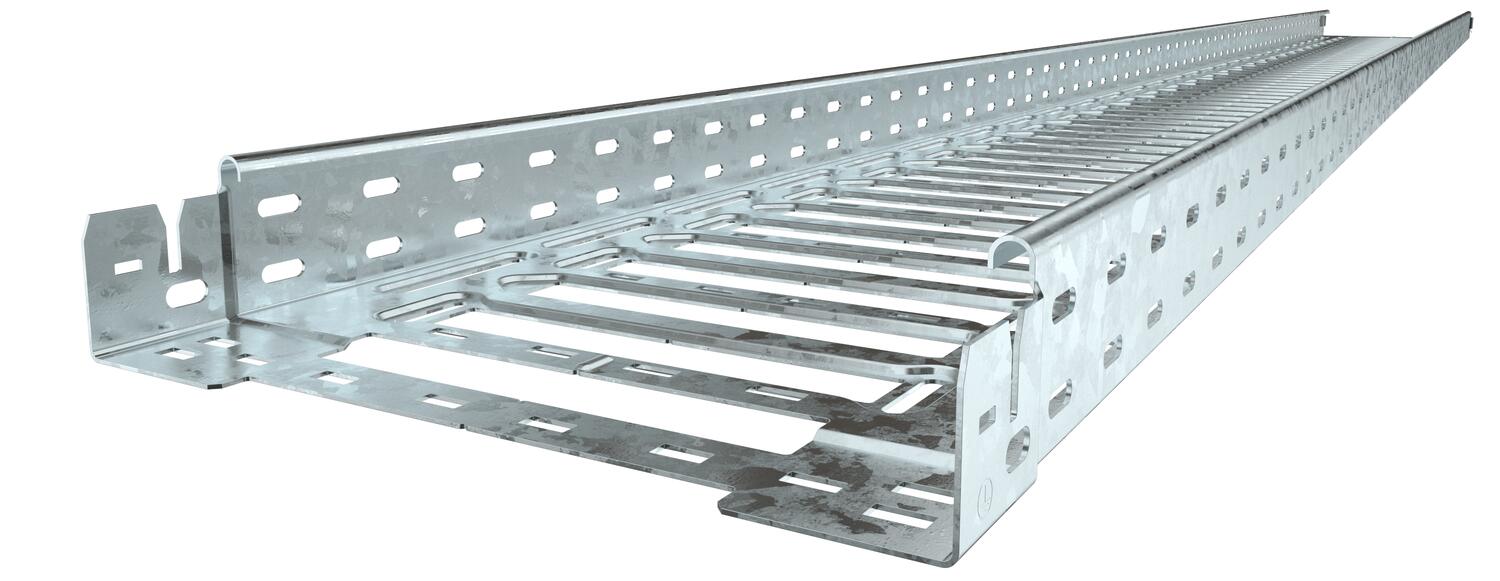

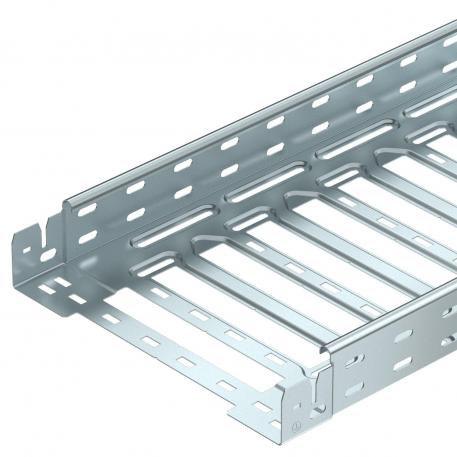

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	100 mm
CO₂ fodaftryk (GWP) fra vugge til port	6,3859 kg CO₂e / 1 meter
Dimension	60x100x3050
Effektivt tværsnit	58 cm²
Effektivt tværsnit	5800 mm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	60 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB

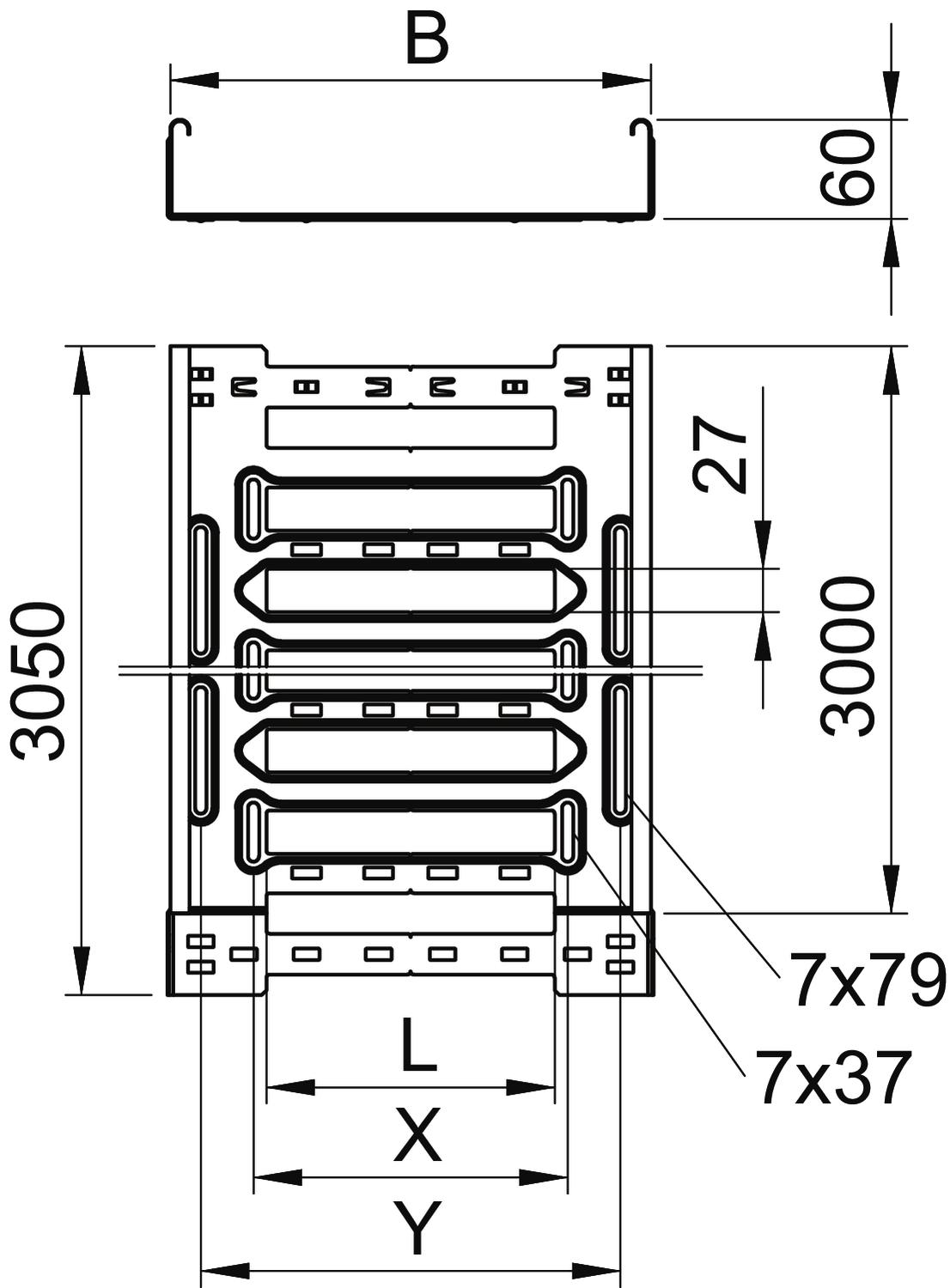

Mål B	100 mm
Mål L	30 mm

Mål y	62 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	3 kN/m
Støtteafstand 2,0m	2,25 kN/m
Støtteafstand 2,5m	1,58 kN/m
Støtteafstand 3,0m	1 kN/m
Udførelse til store afstande	Nej

Tekniske data

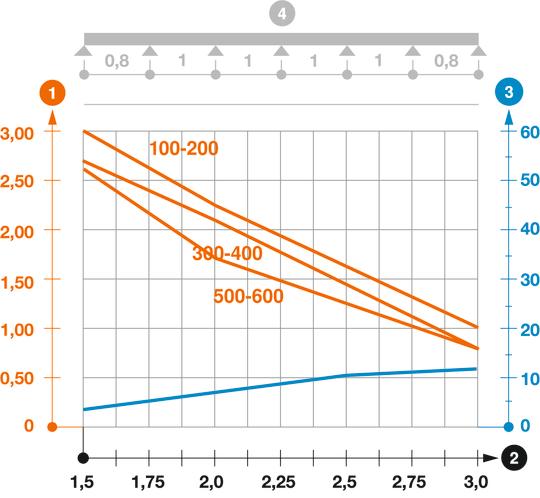

Belastningsdiagram kabelbakke type SKSM 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059475	m	6 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059479	m	6 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059481	m	6 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059483	m	6 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059485	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic DD	KTSMV 610 DD	6068936	Styk	1 Styk
45°-bøjning 60 FT	RB 45 610 FT	6036130	Styk	1 Styk
90°-bøjning 60 FT	RB 90 610 FT	6036590	Styk	1 Styk
Bøjning vinklen kan indstilles 60 FT	RB W 610 FT	6037120	Styk	1 Styk
Monterings-forgreningsstykke 60 FT	RAA 610 FT	6042211	Styk	1 Styk
T-stykke 60 FT	RT 610 FT	6038130	Styk	1 Styk
Kryds 60 FT	RK 610 FT	7027411	Styk	1 Styk
Låg med vrider DD	DRL 100 DD	6052703	m	24 m
Deleskinne 60 DD	TSG 60 DD	6062327	m	45 m
45° bøjning Magic 60 FT	RBM 45 610 FT	6041060	Styk	1 Styk
90° bøjning Magic 60 FT	RBM 90 610 FT	6041150	Styk	1 Styk
Bøjning variabel Magic 60 FT	RBMV 610 FT	6040500	Styk	1 Styk
