Kabelbakke SKS-Magic® 85 FT 3050 | 100 | 85 | 1,5 | Nej | zinc | Stål | Varmgalvaniseret

Kabelbakke SKS-Magic® 85 FT

Art.nr. 6059549 | EAN 4012195833086

Art.nr. / Type

Længde	3050 mm

Bredde

Højde	85 mm

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Farve	zinc

Materiale	Stål

Overflade	Varmgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelbakke med integreret snapfastgørelsessystem. Kabelbakkens effektive længde er 3.000 mm.

Kabelbakken har kontinuerlig perforering på siden på 7 x 20 mm til installation af yderligere tilslutnings- og monteringskomponenter.

Fra kabelbakkens bredde 200 mm med 30% perforering, velegnet til brug under sprinklersystemer i henhold til VdS retningslinje 2092.

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	100 mm
CO2 fodaftryk (GWP) fra vugge til port	7,6306 kg CO2e / 1 meter
Dimension	85x100x3050
Effektivt tværsnit	8300 mm²
Effektivt tværsnit	83 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	85 mm
Længde	3050 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	100 mm
Mål L	30 mm

Mål y	62 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	integreret beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	3,4 kN/m
Støtteafstand 2,0m	2,7 kN/m
Støtteafstand 2,5m	2,07 kN/m
Støtteafstand 3,0m	1,5 kN/m
Udførelse til store afstande	Nej

Tekniske data

Belastningsdiagram kabelbakke type SKSM 85

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Farve	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059549	m	3 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059553	m	3 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059555	m	3 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059557	m	3 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059559	m	3 m
SKSM 860 FT	3050 mm	600 mm	85 mm	1,5 mm	Nej	zinc	Stål	Varmgalvaniseret	6059561	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelses-sæt Magic DD	KTSMV 810 DD	6069024	Styk	1 Styk
45°-bøjning 85 FT	RB 45 810 FT	6036230	Styk	1 Styk
90°-bøjning 85 FT	RB 90 810 FT	6036712	Styk	1 Styk
Monterings-forgreningsstykke 85 FT	RAA 810 FT	6042231	Styk	1 Styk
T-stykke 85 FT	RT 810 FT	6038230	Styk	1 Styk
Kryds 85 FT	RK 810 FT	7027431	Styk	1 Styk
Låg med vrider DD	DRL 100 DD	6052703	m	24 m
Deleskinne 85 DD	TSG 85 DD	6062331	m	3 m

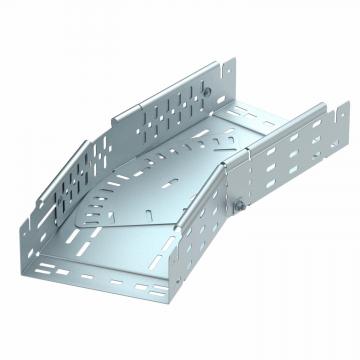

Bøjning variabel Magic 85 FT	RBMV 810 FT	6040600	Styk	1 Styk
