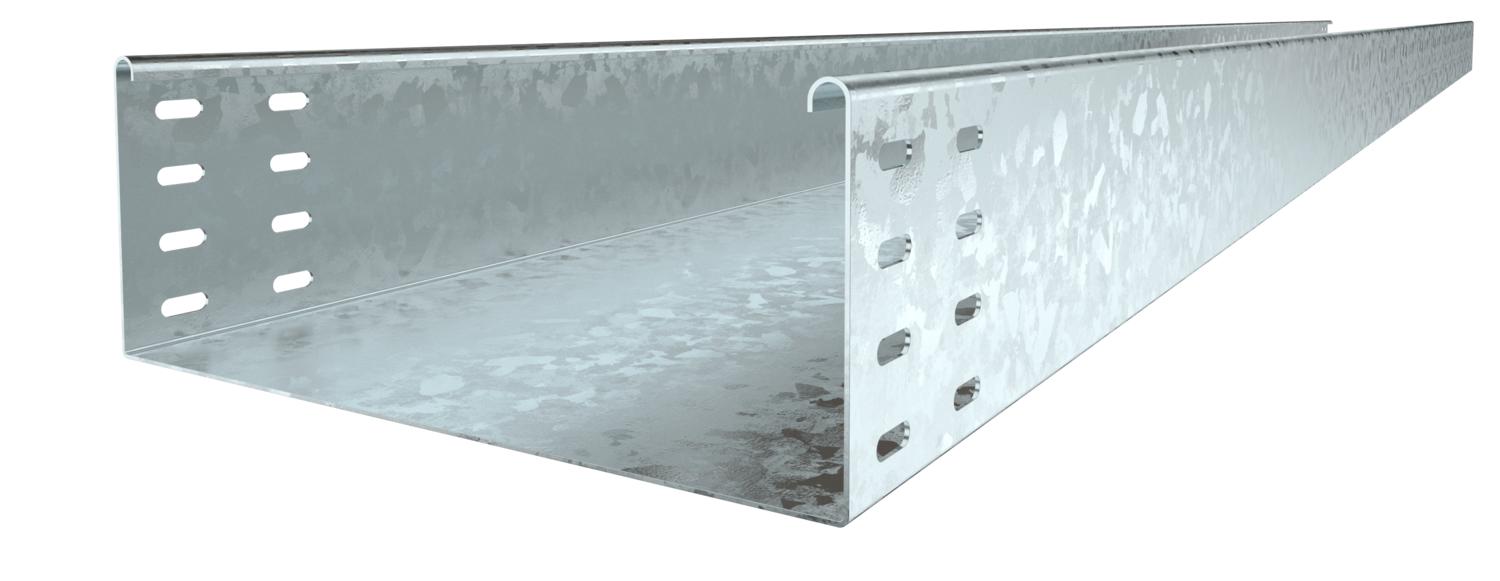

Kabelbakke SKSU 110 FT

Art.nr. 6064795 | EAN 4012196397754

3000 mm
1,5 mm
Nej
Stål
Varmgalvaniseret
Tilbage til oversigten
Produkt beskrivelse
Produkt beskrivelse
SKSU 110 = kraftigt kabelbakkesystem, uperforeret, med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
Tekniske data

Teknisk data

Belastningstype iht. IEC 61537 Type II
Bevarelse af funktionssikkerheden ved brand Nej
Bredde 4 in
Bredde 100 mm
CO2 fodaftryk (GWP) fra vugge til port 9,1754 kg CO₂e / 1 meter
Dimension 110x100x3000
Dimension 110 x 100
Effektivt tværsnit 10800 mm²
Effektivt tværsnit 108 cm²
Farve zinc
Forbindelsestype kabelbæresystem skruet
Højde 110 mm
Højde 4 in
Længde 10 ft
Længde 3000 mm
Mål B 100 mm
Materiale Stål
Med overdel Nej
Model forbindelser uden beslag
Monteringshul i bunden Nej
NATO-hulbillede Nej
Overflade Varmgalvaniseret
Pladetykkelse 0,06 in
Pladetykkelse 1,5 mm
Rustfrit stål, bejdset Nej
Sidehuller Nej
Støtteafstand 1,5m 3 kN/m
Støtteafstand 2,0m 2,4 kN/m
Støtteafstand 2,5m 1,76 kN/m
Støtteafstand 3,0m 1,2 kN/m
Støtteafstand 3,5m 0,84 kN/m
Støtteafstand 4,0m 0,8 kN/m
Udførelse til store afstande Nej

Tekniske data

Belastningsdiagram kabelbakke type SKSU 110

Belastningsdiagram kabelbakke type SKSU 110
  • Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
  • Støttebredde i m Støttebredde i m
  • Vangenedbøjning i mm ved tilladt kN/m Vangenedbøjning i mm ved tilladt kN/m
  • Belastningsskema ved prøvningsmetoden Belastningsskema ved prøvningsmetoden
  • Belastningskurve med kabelbakke-/kabelstigebredde i mm Belastningskurve med kabelbakke-/kabelstigebredde i mm
  • Vangenedbøjningskurve alt efter støttebredde Vangenedbøjningskurve alt efter støttebredde
Alle typer

Alle typer

Type Længde Bredde Pladetykkelse Bevarelse af funktionssikkerheden ved brand Materiale Overflade Art.nr. Mængde Min. salgsenhed
SKSU 110 FT 3000 mm 100 mm 1,5 mm Nej Stål Varmgalvaniseret 6064795
3 m
SKSU 120 FT 3000 mm 200 mm 1,5 mm Nej Stål Varmgalvaniseret 6064833
3 m
SKSU 130 FT 3000 mm 300 mm 1,5 mm Nej Stål Varmgalvaniseret 6064884
3 m
SKSU 140 FT 3000 mm 400 mm 1,5 mm Nej Stål Varmgalvaniseret 6064922
3 m
SKSU 150 FT 3000 mm 500 mm 1,5 mm Nej Stål Varmgalvaniseret 6064965
3 m
Tilbehør

Tilbehør

Produkter Type Art.nr. Mængde Min. salgsenhed
Længde- og vinkelforbindelse 110 FT Længde- og vinkelforbindelse 110 FT RLVL 110 FT 6067913
10 Styk
45°-bøjning 110 FT 45°-bøjning 110 FT RB 45 110 FT 6036330
1 Styk
90°-bøjning 110 FT 90°-bøjning 110 FT RB 90 110 FT 6036830
1 Styk
Monterings-forgreningsstykke 110 FT Monterings-forgreningsstykke 110 FT RAA 110 FT 6042251
1 Styk
T-stykke 110 FT T-stykke 110 FT RT 110 FT 6038320
1 Styk
Kryds 110 FT Kryds 110 FT RK 110 FT 7027451
1 Styk
Låg med vrider DD Låg med vrider DD DRL 100 DD 6052703
24 m
Deleskinne 110 DD Deleskinne 110 DD TSG 110 DD 6062335
30 m
45°-bøjning 110 FT 45°-bøjning 110 FT RB 45 110 FT 7068115
1 Styk
Downloads

Download

EU-overensstemmelseserklæring SKSU 110 FT / 6064795 , 0.13MB , pdf
Download
Miljøvaredeklaration (EPD) SKSU 110 FT / 6064795 , 1.48MB , pdf
Download
REACH Overensstemmelseserklæring SKSU 110 FT / 6064795 , 0.12MB , pdf
RoHS Overensstemmelseserklæring SKSU 110 FT / 6064795 , 0.12MB , pdf
