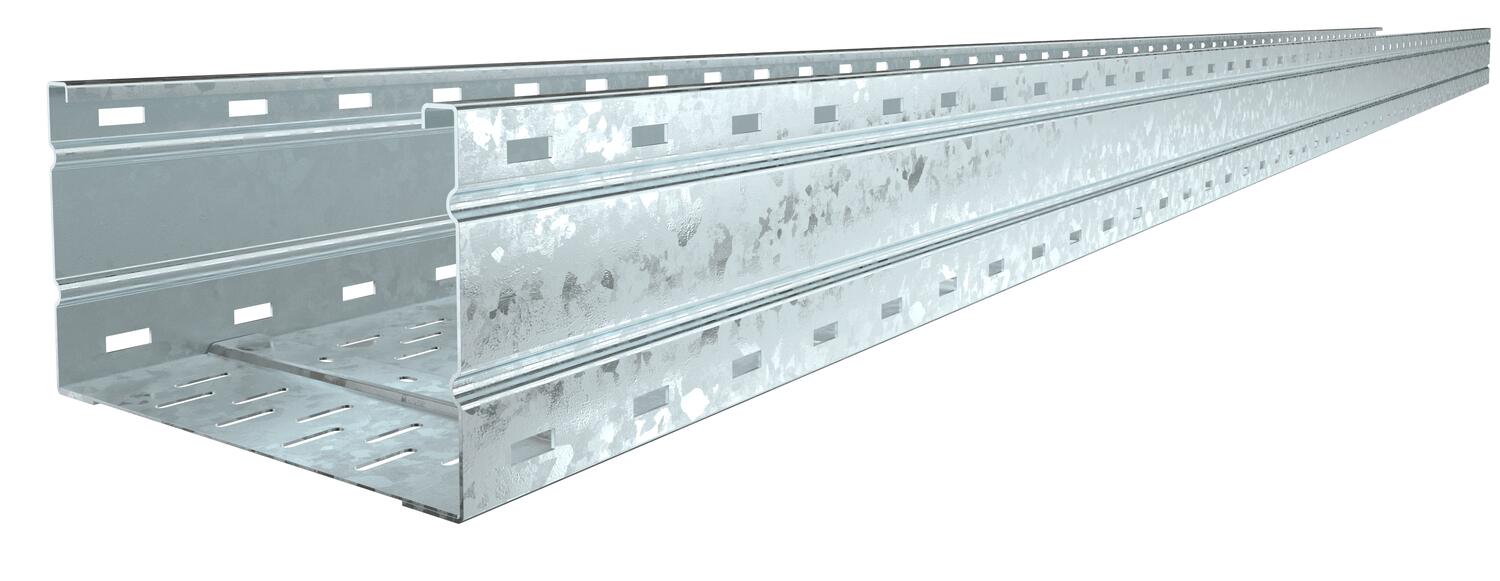

Kabelbakke til stor spændvidde WKSG 160 FT
Art.nr. 6098550 | EAN 4012196810734
- Produkt beskrivelse
-
Produkt beskrivelseKabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 160 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag type WRV 160 skal bestilles separat i passende antal.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 200 mm CO2 fodaftryk (GWP) fra vugge til port 19,278 kg CO2e / 1 meter Dimension 160x200x6000 Dimension 200x6000 Effektivt tværsnit 302 cm² Effektivt tværsnit 30200 mm² Farve zinc Forbindelsestype kabelbæresystem skruet Højde 160 mm Længde 6000 mm Magnetisk skærmdæmpning med dæksel 50 dB Magnetisk skærmdæmpning uden dæksel 20 dB Mål B 200 mm Mål L 6000 mm Materiale Stål Model forbindelser uden beslag Monteringshul i bunden Ja Nyttelængde 6000 mm Overflade Varmgalvaniseret Pladetykkelse 2 mm Rustfrit stål, bejdset Nej Sidehuller Ja Støtteafstand 3,0m 2,9 kN/m Støtteafstand 3,5m 2,59 kN/m Støtteafstand 4,0m 2,3 kN/m Støtteafstand 4,5m 2,04 kN/m Støtteafstand 5,0m 1,8 kN/m Støtteafstand 6,0m 1,4 kN/m Støtteafstand 7,0m 1 kN/m Støtteafstand 8,0m 0,7 kN/m Udførelse til store afstande Ja Tekniske data
Belastningsdiagram kabelbakke til store afstande type WKSG 160
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Længdeforbindelse FT
WRVL 160 FT 6227716 2 Styk
45°-vinkeljern, indvendig FT
WRWV 160 I FT 6227910 1 Styk
Samleliste DD
SSLB 200 DD 7070314 20 Styk
Ledbeslag FT
WRGV 160 FT 6227961 2 Styk
90°-bøjning 160 FT
WRB 90 162 FT 6098730 1 Styk
Monterings-forgreningsstykke 160 FT
WRAA 162 FT 6098827 1 Styk
Deleskinne 110 DD
TSG 110 DD 6062335 30 m - Downloads
-
