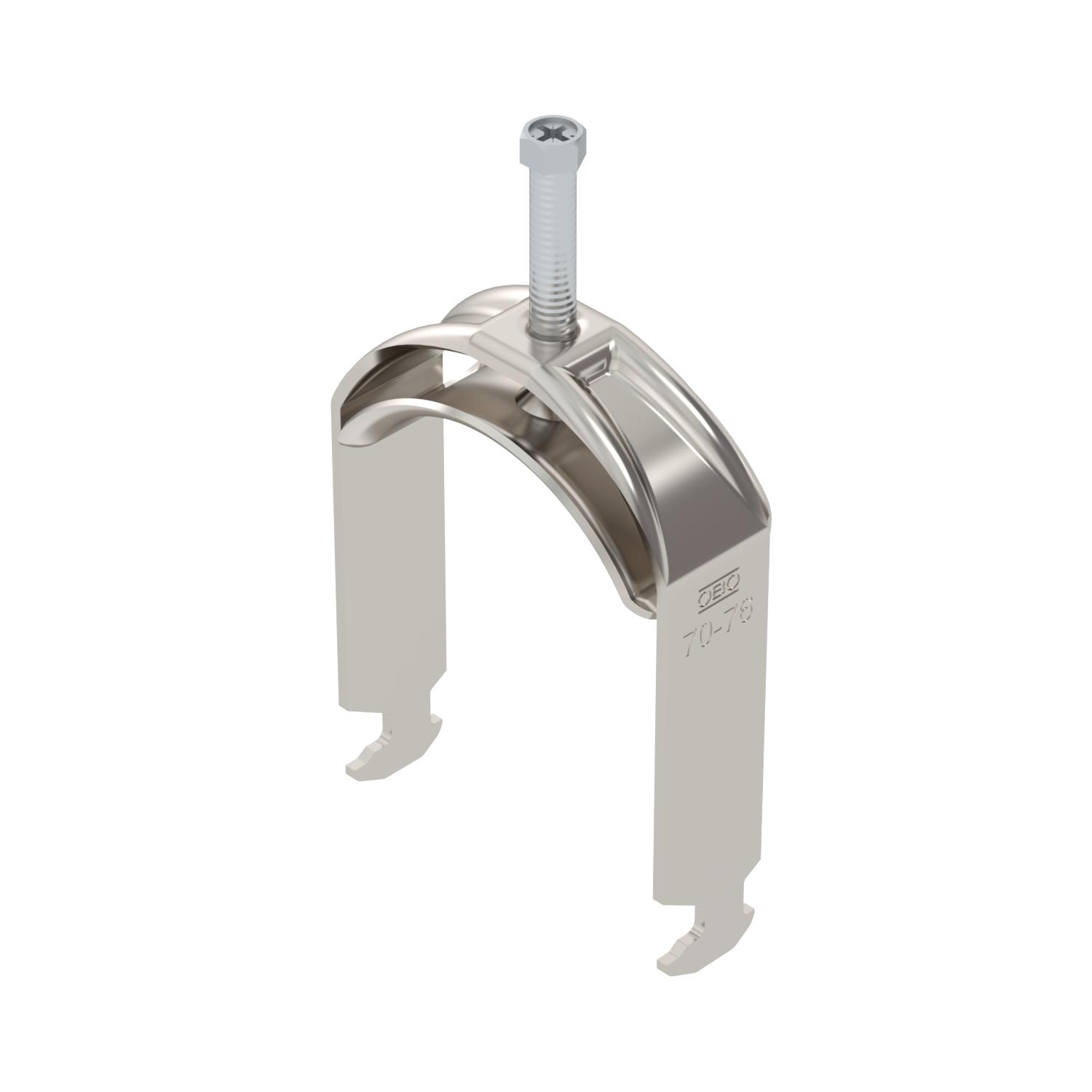

Kabelbøjle 2056, H-fod 1-x, metalholdestykke, A2
Art.nr. 1186176 | EAN 4012196849130
- Produkt beskrivelse
-
Produkt beskrivelseKabelbøjle med hammerhoved-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke.
-
- Tekniske data
-
Teknisk data

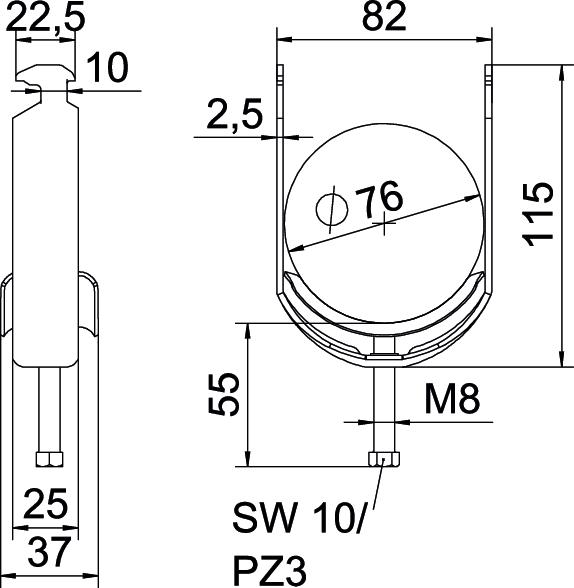

Antal kabler/rør 1 Bevarelse af funktionssikkerheden ved brand Ja Bredde 82 mm CO2 fodaftryk (GWP) fra vugge til port 1,0191 kg CO₂e / 1 Styk Dimension 70-76mm Ekstra materiale rustfrit stål Ekstra overflade ubehandlet Gevind M8 Halogenfri Ja Holdestykkets materiale rustfrit stål Holdestykkets materialekvalitet Rustfrit stål 304 (1.4301) Højde 115 mm Længde 25 mm Længde udvendigt mål 37 mm Maks. Tilspændingsmoment 5 Nm Mål A 25 mm Mål B 82 mm Mål C 37 mm Mål G (mm) M8 Mål H 115 mm Mål L 55 mm Mål t 2,5 mm Materiale Rustfrit stål 1.4301 Med metalkar Ja Med modstykke Nej Med plastholdestykke Nej Monteringstype Profilskinne Overflade blank, efterbehandlet Pladetykkelse 2,5 mm Rillebredde 10 mm Spændområde D maks. 76 mm Spændområde D min. 70 mm til rørdiameter maks. 76 mm til rørdiameter min. 70 mm Til skinne med rillebredde (med interval) maks. 17 mm Til skinne med rillebredde (med interval) min. 16 mm - Alle typer
- Downloads
-
Vejledning The new clamp clip portfolio , 3.14MB , pdfEU-overensstemmelseserklæring BS-H1-M-76 A2 / 1186176 , 0.13MB , pdfUK overensstemmenlseserklæring BS-H1-M-76 A2 / 1186176 , 0.09MB , pdfREACH Overensstemmelseserklæring BS-H1-M-76 A2 / 1186176 , 0.12MB , pdfRoHS Overensstemmelseserklæring BS-H1-M-76 A2 / 1186176 , 0.12MB , pdfMonteringsvejledning Clamp clip H foot, metal , 3.04MB , pdf
