Kabelbøjle 2056, H-fod 1-x, plastholdestykke, AI
Art.nr. 1186436 | EAN 4012196848324
- Produkt beskrivelse
-

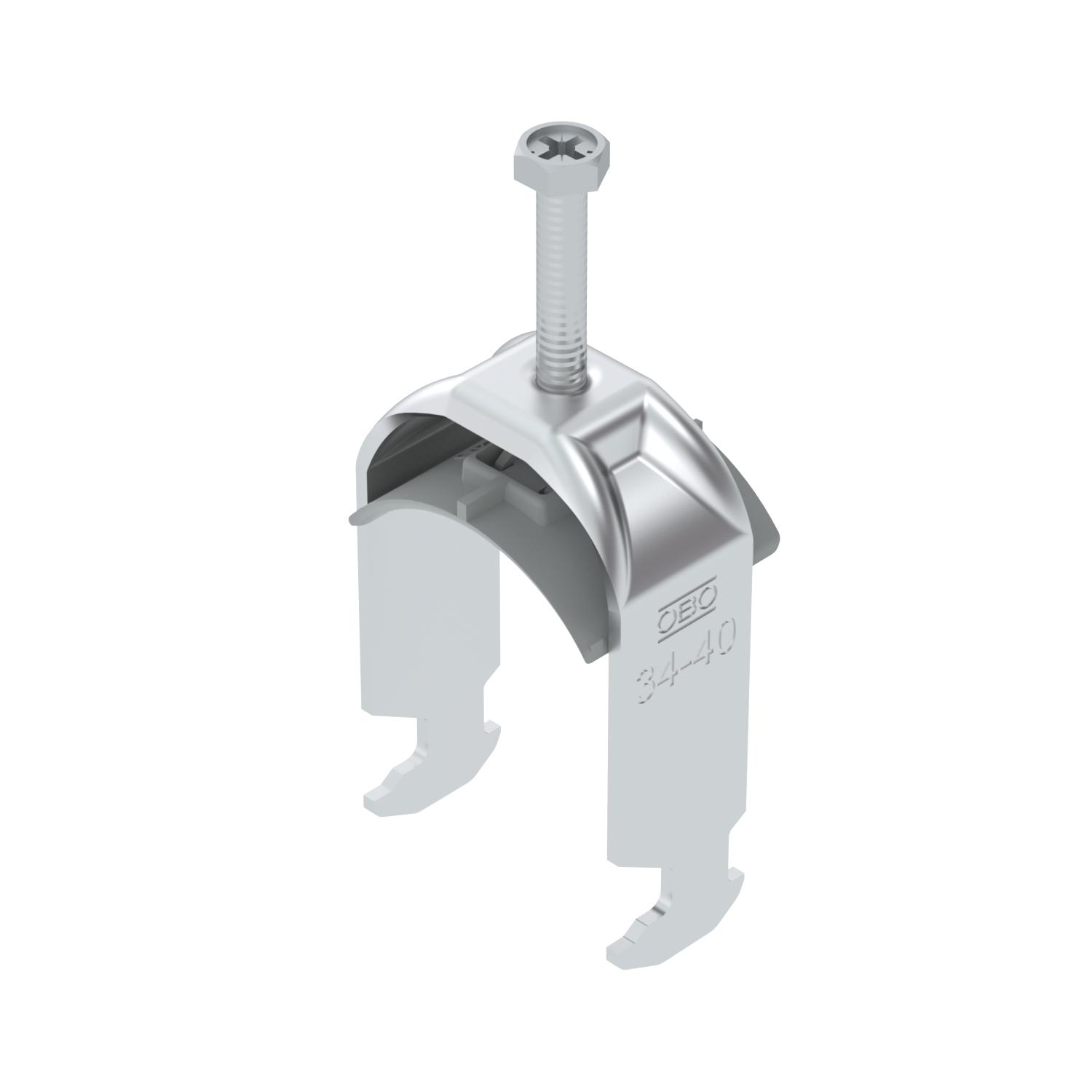

Produkt beskrivelseKabelbøjle med hammerhoved-fod, plastholdestykke af polypropylen. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke.
-
- Tekniske data
-
Teknisk data

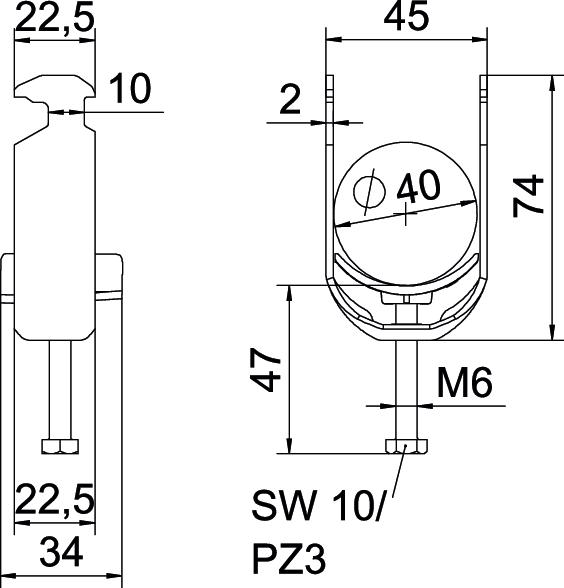

Antal kabler/rør 1 Bredde 45 mm CO2 fodaftryk (GWP) fra vugge til port 0,3378 kg CO₂e / 1 Styk Dimension 34-40mm Ekstra materiale Aluminium Ekstra overflade ubehandlet Gevind M6 Halogenfri Ja Holdestykkets materiale Plastik Holdestykkets materialekvalitet Polypropylen Højde 74 mm Længde 22,5 mm Længde udvendigt mål 34 mm Maks. Tilspændingsmoment 2 Nm Mål A 22,5 mm Mål B 45 mm Mål C 34 mm Mål G (mm) M6 Mål H 74 mm Mål L 47 mm Mål t 2 mm Materiale Aluminium Med modstykke Nej Med plastholdestykke Ja Monteringstype Profilskinne Pladetykkelse 2 mm Rillebredde 10 mm Spændområde D maks. 40 mm Spændområde D min. 34 mm til rørdiameter maks. 40 mm til rørdiameter min. 34 mm Til skinne med rillebredde (med interval) maks. 17 mm Til skinne med rillebredde (med interval) min. 16 mm - Alle typer
- Downloads
-
Vejledning The new clamp clip portfolio , 3.14MB , pdfEU-overensstemmelseserklæring BS-H1-K-40 ALU / 1186436 , 0.13MB , pdfUK overensstemmenlseserklæring BS-H1-K-40 ALU / 1186436 , 0.09MB , pdfREACH Overensstemmelseserklæring BS-H1-K-40 ALU / 1186436 , 0.12MB , pdfRoHS Overensstemmelseserklæring BS-H1-K-40 ALU / 1186436 , 0.12MB , pdfMonteringsvejledning Clamp clip H foot, plastic , 3.08MB , pdf
