Kabelbøjle 2056, N-fod 1-x, metalholdestykke, FT
Art.nr. 1187008 | EAN 4012196852390
- Produkt beskrivelse
-

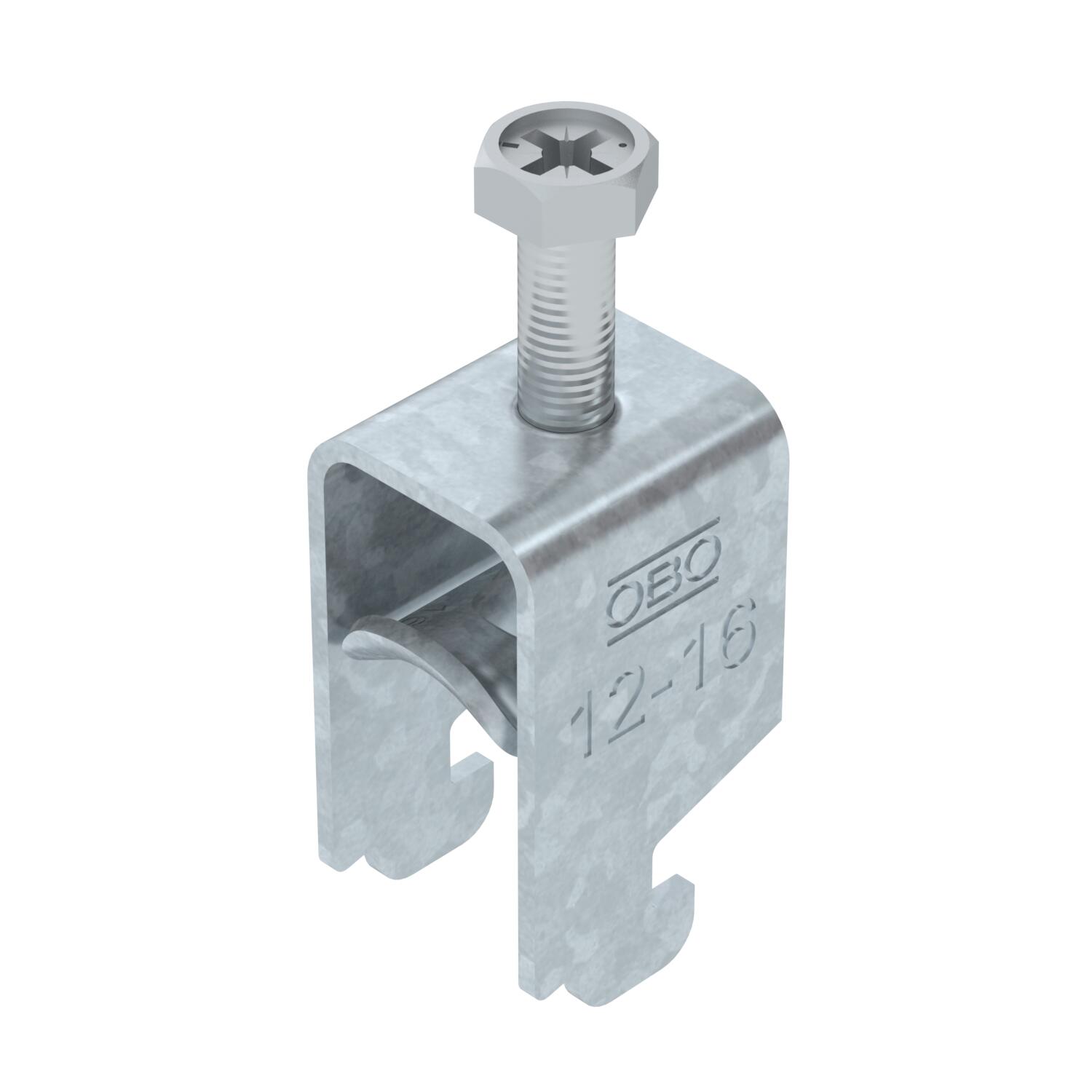

Produkt beskrivelseKabelbøjle med N-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 11 - 12 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke.
-
- Tekniske data
-
Teknisk data

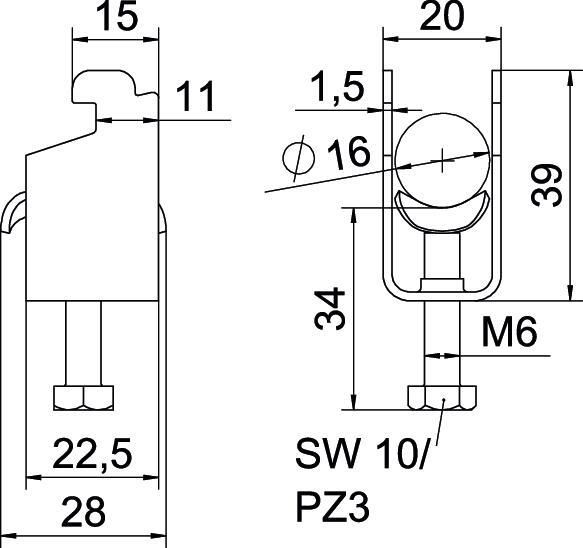

Antal kabler/rør 1 Bredde 20 mm CO2 fodaftryk (GWP) fra vugge til port 0,0797 kg CO₂e / 1 Styk Dimension 12-16mm Ekstra materiale Stål Ekstra overflade varmgalvaniseret Gevind M6 Halogenfri Ja Holdestykkets materiale Stål Højde 39 mm Længde 22,5 mm Længde udvendigt mål 28 mm Maks. Tilspændingsmoment 3 Nm Mål A 22,5 mm Mål B 20 mm Mål C 28 mm Mål G (mm) M6 Mål H 39 mm Mål L 34 mm Mål t 1,5 mm Materiale Stål Med metalkar Ja Med modstykke Nej Monteringstype Profilskinne Overflade Varmgalvaniseret Pladetykkelse 1,5 mm Rillebredde 10 mm Spændområde D maks. 16 mm Spændområde D min. 12 mm til rørdiameter maks. 16 mm til rørdiameter min. 12 mm Til skinne med rillebredde (med interval) maks. 12 mm Til skinne med rillebredde (med interval) min. 11 mm - Alle typer
