Kabelbøjle 2056, N-fod 1-x, plastholdestykke; FT 64 | 70 | 5

Kabelbøjle 2056, N-fod 1-x, plastholdestykke; FT

Art.nr. 1187262 | EAN 4012196853007

Art.nr. / Type

Spændområde D min.

Spændområde D maks.

Maks. Tilspændingsmoment

Produkt beskrivelse

Produkt beskrivelse

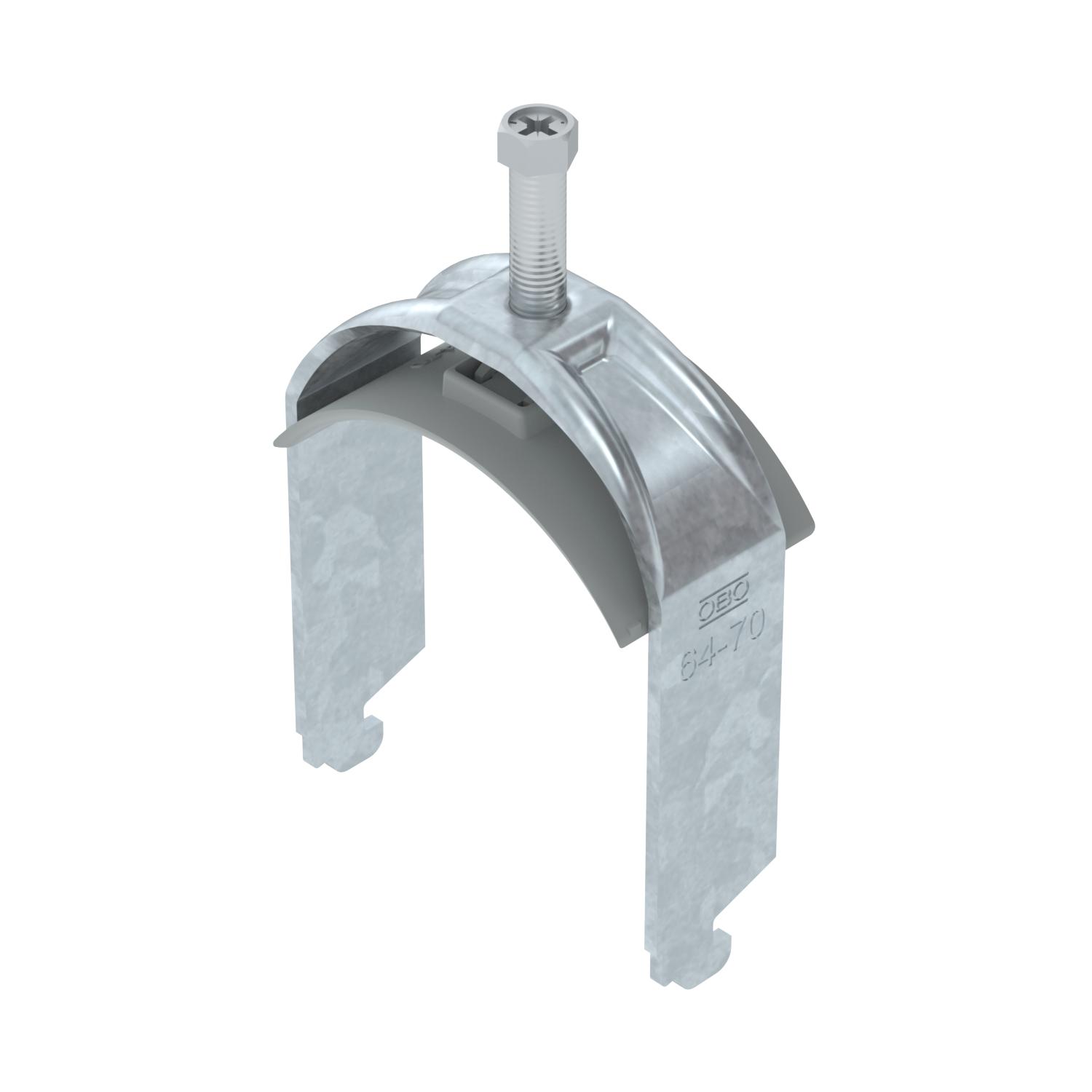

Kabelbøjle med N-fod plastholdestykke af polypropylen. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 11 - 12 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke.

Tekniske data

Teknisk data

Antal kabler/rør	1
Bredde	76 mm
CO2 fodaftryk (GWP) fra vugge til port	0,3843 kg CO₂e / 1 Styk
Dimension	64-70mm
Ekstra materiale	Stål
Ekstra overflade	varmgalvaniseret
Gevind	M8
Halogenfri	Ja
Holdestykkets materiale	Plastik
Holdestykkets materialekvalitet	Polypropylen
Højde	99 mm
Længde	25 mm
Længde udvendigt mål	40 mm
Maks. Tilspændingsmoment	5 Nm

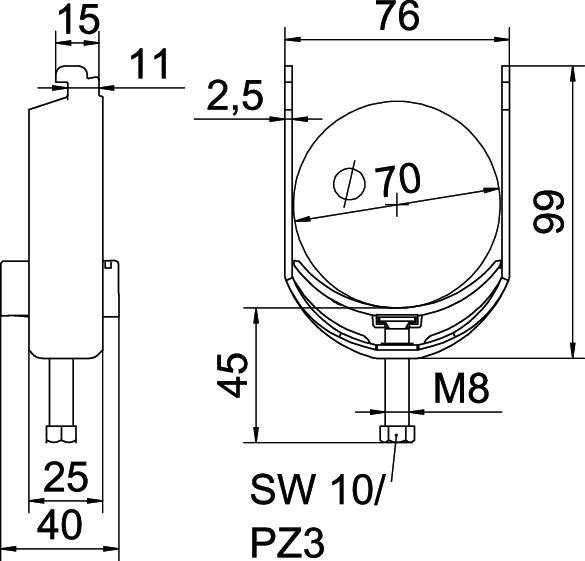

Mål A	25 mm
Mål B	76 mm
Mål C	40 mm

Mål G (mm)	M8
Mål H	99 mm
Mål L	45 mm
Mål t	2,5 mm
Materiale	Stål
Med modstykke	Nej
Med plastholdestykke	Ja
Monteringstype	Profilskinne
Overflade	Varmgalvaniseret
Pladetykkelse	2,5 mm
Rillebredde	10 mm
Spændområde D maks.	70 mm
Spændområde D min.	64 mm
til rørdiameter maks.	70 mm
til rørdiameter min.	64 mm
Til skinne med rillebredde (med interval) maks.	12 mm
Til skinne med rillebredde (med interval) min.	11 mm

Alle typer

Alle typer

Type	Spændområde D min.	Spændområde D maks.	Maks. Tilspændingsmoment	Art.nr.	Mængde	Min. salgsenhed
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	1187202	Styk	100 Styk
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	1187208	Styk	100 Styk
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	1187214	Styk	100 Styk
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	1187220	Styk	100 Styk
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	1187226	Styk	100 Styk
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	1187232	Styk	100 Styk
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	1187238	Styk	100 Styk
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	1187244	Styk	100 Styk
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	1187250	Styk	50 Styk
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	1187256	Styk	50 Styk
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	1187262	Styk	50 Styk
