Kabelstige LCIS 60, 3 m C30 FT 3000 | 400 | 1,5 | Nej

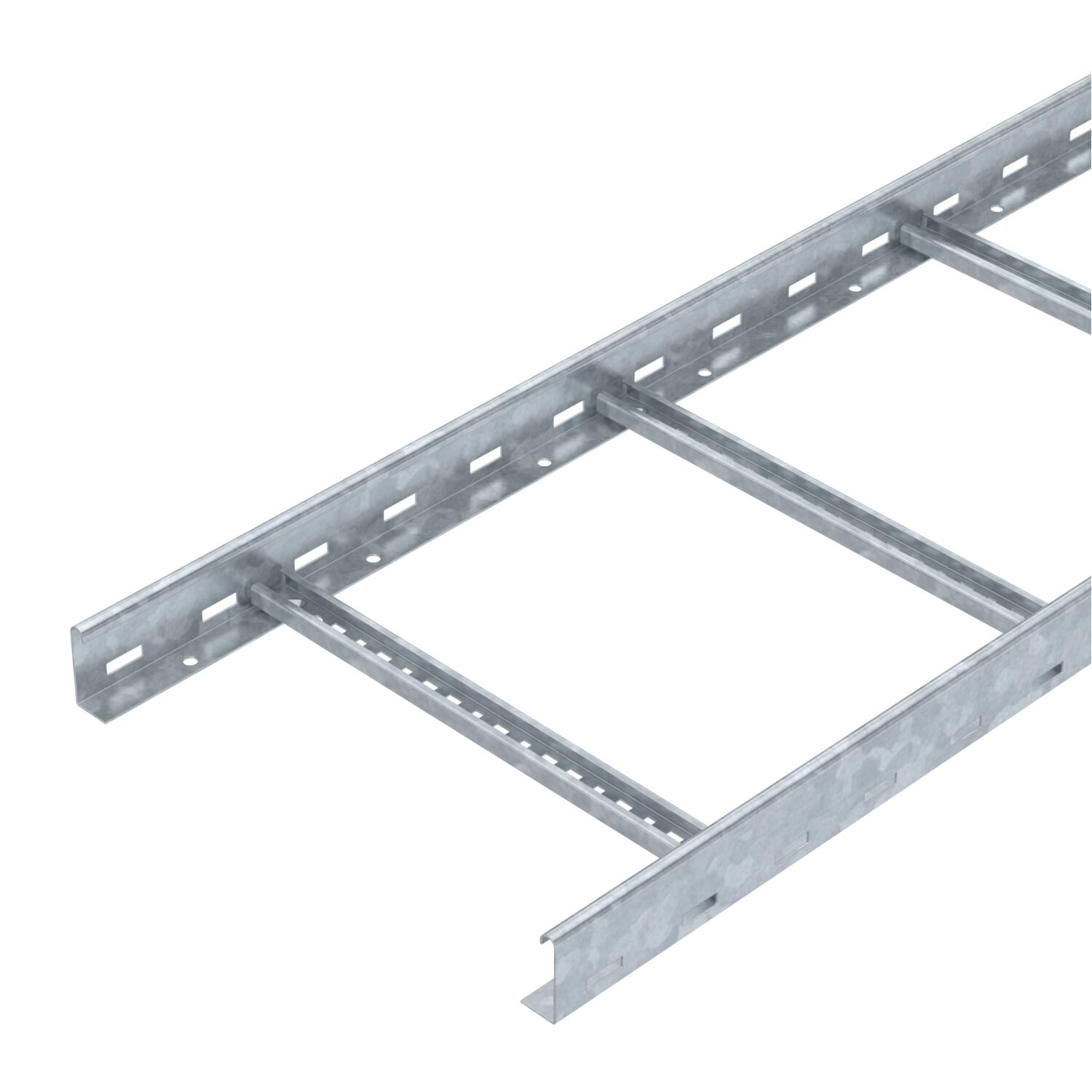

Kabelstige LCIS 60, 3 m C30 FT

Art.nr. 6209725 | EAN 4012196431755

Art.nr. / Type

Længde	3000 mm

Bredde

Vangetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

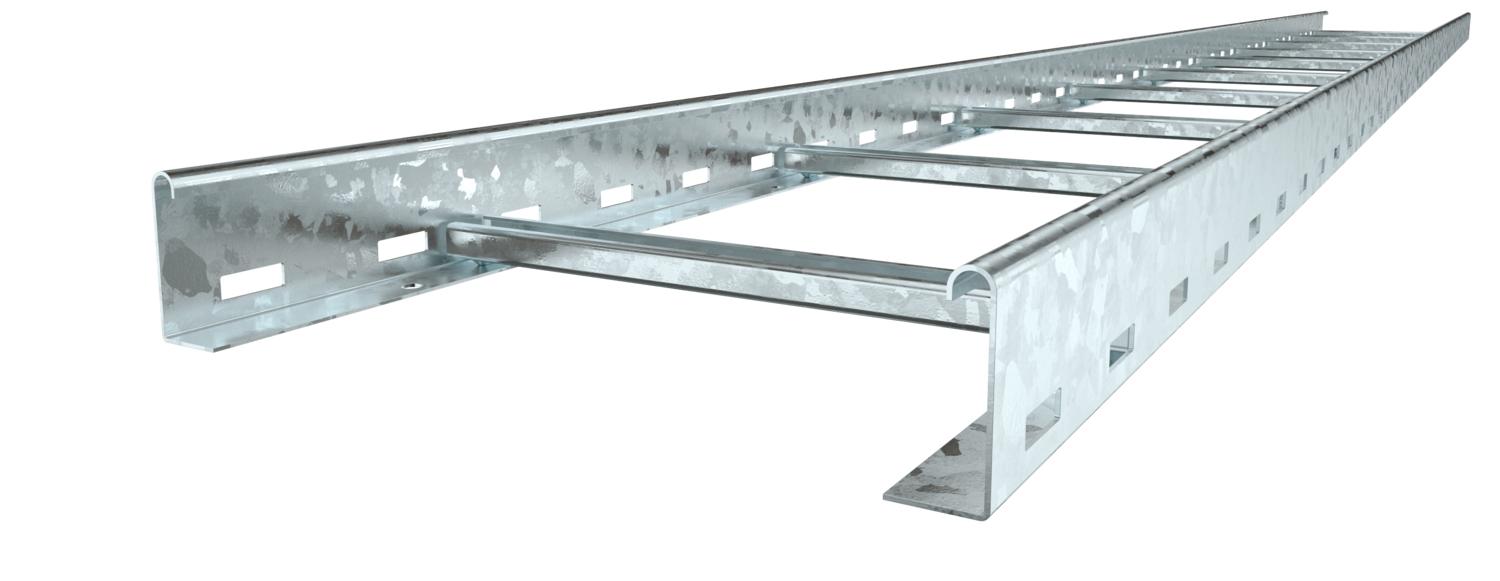

Kabelstige med sidehøjde 60 mm med indsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type BS-H....
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	400 mm
CO₂ fodaftryk (GWP) fra vugge til port	7,6497 kg CO₂e / 1 meter

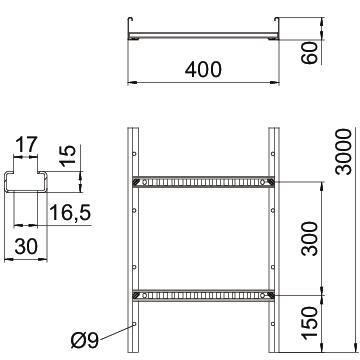

Dimension	60x400x3000
Effektivt tværsnit	160 cm²
Effektivt tværsnit	16000 mm²
Farve	zinc
Fastgørelse af sprossen	svejset
Højde	60 mm
Længde	3000 mm
Mål B	400 mm
Materiale	Stål
Overflade	Varmgalvaniseret
Rillemål sprosse	17,00

Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Støtteafstand 1,5m	3,3 kN/m
Støtteafstand 2,0m	2 kN/m
Støtteafstand 2,5m	1,3 kN/m
Støtteafstand 3,0m	1 kN/m
Støtteafstand 3,5m	0,78 kN/m
Støtteafstand 4,0m	0,4 kN/m
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	1,5 mm

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	Nej	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	Nej	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	Nej	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	Nej	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	Nej	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	Nej	6209729	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FT	LVG 60 FT	6208843	Styk	10 Styk

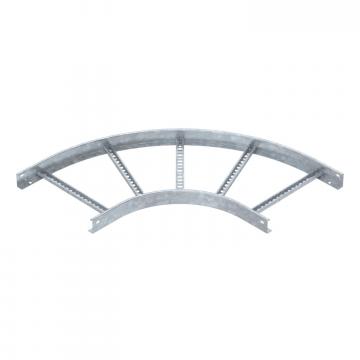

90°bøjning 60 FT	LB 90 640 R3 FT	6225066	Styk	1 Styk

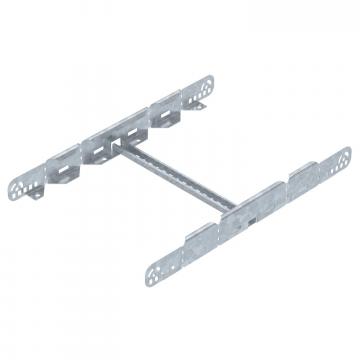

Multifunktionsforbindelse FT	LMFV 640 FT	6225734	Styk	1 Styk
Deleskinne 45 DD	TSG 45 DD	6062321	m	45 m
Afgangsplade FT	LAB 40 FT	6220452	Styk	1 Styk
