Kabelstige LCIS 60, 6 m C30 A2 6000 | 300 | 1,5 | Nej

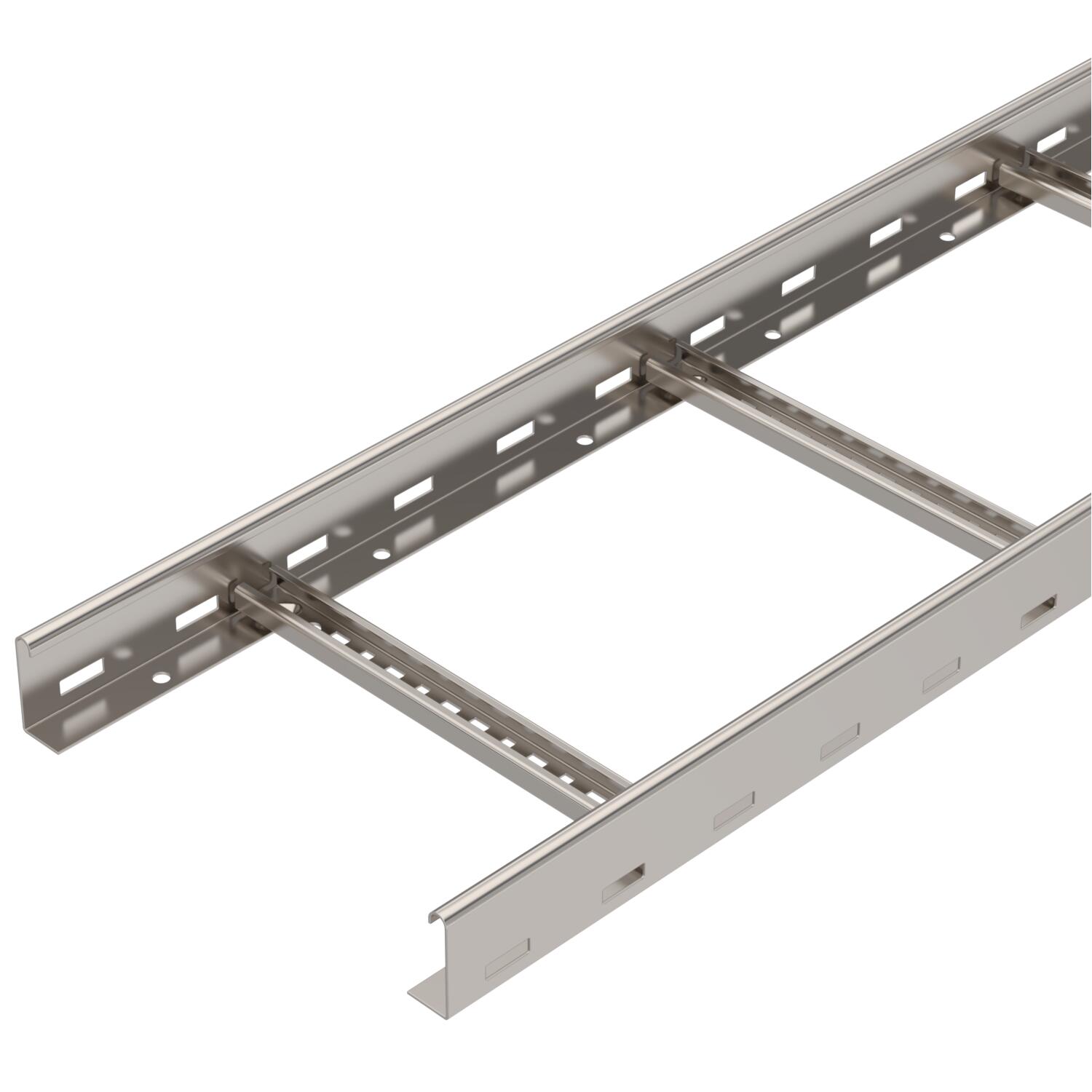

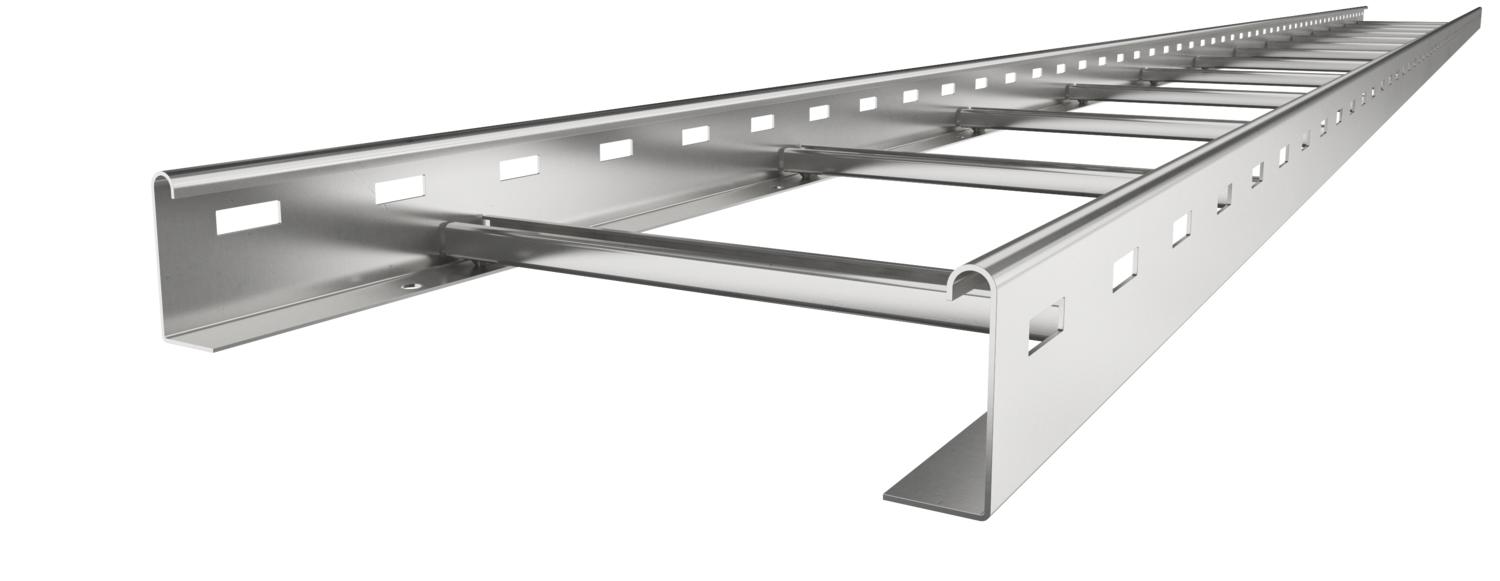

Kabelstige LCIS 60, 6 m C30 A2

Art.nr. 6207254 | EAN 4012196431694

Art.nr. / Type

Længde	6000 mm

Bredde

Vangetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Kabelstige med sidehøjde 60 mm med indsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	300 mm
CO2 fodaftryk (GWP) fra vugge til port	14,7094 kg CO2e / 1 meter

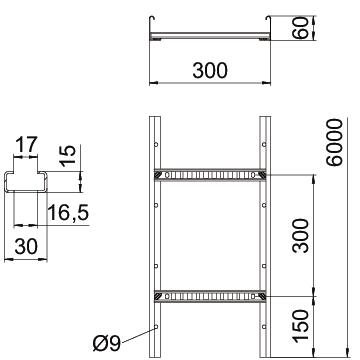

Dimension	60x300x6000
Effektivt tværsnit	120 cm²
Effektivt tværsnit	12000 mm²
Farve	specialstål
Fastgørelse af sprossen	svejset
Højde	60 mm
Længde	6000 mm
Mål B	300 mm
Materiale	Rustfrit stål 1.4301
Overflade	blank, efterbehandlet
Rillemål sprosse	16,50
Rustfrit stål, bejdset	Ja

Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Støtteafstand 1,5m	3,3 kN/m
Støtteafstand 2,0m	2 kN/m
Støtteafstand 2,5m	1,3 kN/m
Støtteafstand 3,0m	1 kN/m
Støtteafstand 3,5m	0,78 kN/m
Støtteafstand 4,0m	0,4 kN/m
Støtteafstand 4,5m	0,3 kN/m
Støtteafstand 5,0m	0,2 kN/m
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	1,5 mm

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	Nej	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	Nej	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	Nej	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	Nej	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	Nej	6207260	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse A2	LVG 60 A2	6208846	Styk	10 Styk

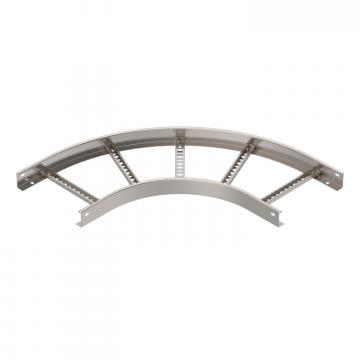

90° bøjning 60 A2	LB 90 630 R3 A2	6225084	Styk	1 Styk
Låg med vrider A2	DRL 300 A2	6052908	m	3 m
Deleskinne 45 A2	TSG 45 A2	6062025	m	3 m
