Kabelstige LCIS 60, 6 m C30 FS 6000 | 500 | 1,5 | Nej

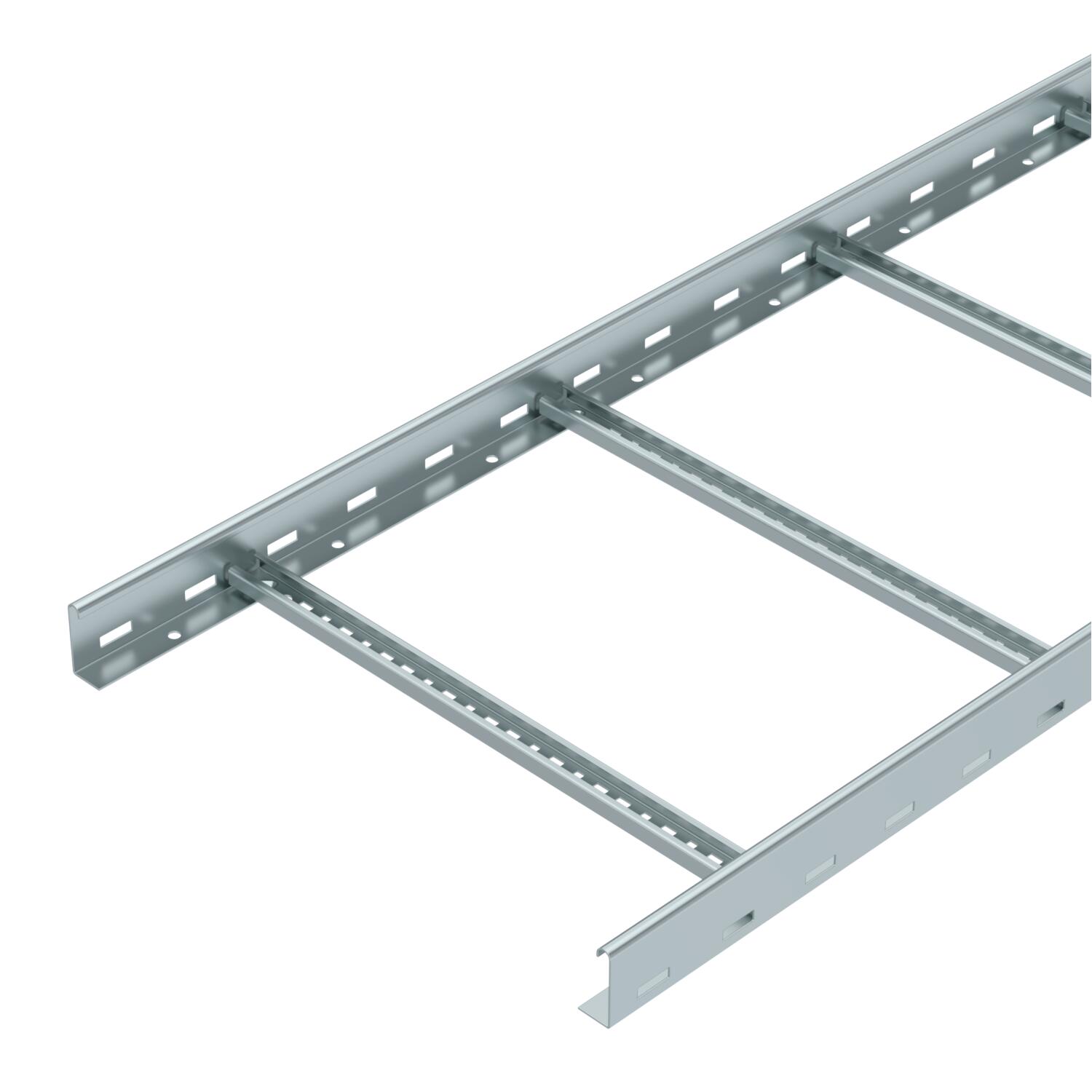

Kabelstige LCIS 60, 6 m C30 FS

Art.nr. 6209636 | EAN 4012196432066

Art.nr. / Type

Længde	6000 mm

Bredde

Vangetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Kabelstige med sidehøjde 60 mm med indsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
CO2 fodaftryk (GWP) fra vugge til port	8,089 kg CO2e / 1 meter

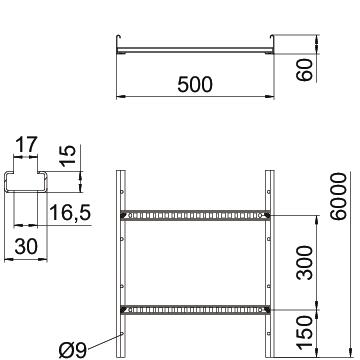

Dimension	60x500x6000
Effektivt tværsnit	20000 mm²
Effektivt tværsnit	200 cm²
Farve	zinc
Fastgørelse af sprossen	svejset
Højde	60 mm
Længde	6000 mm
Mål B	500 mm
Materiale	Stål
Overflade	båndgalvaniseret
Rillemål sprosse	16,50
Rustfrit stål, bejdset	Nej

Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Støtteafstand 1,5m	3,3 kN/m
Støtteafstand 2,0m	2 kN/m
Støtteafstand 2,5m	1,3 kN/m
Støtteafstand 3,0m	1 kN/m
Støtteafstand 3,5m	0,78 kN/m
Støtteafstand 4,0m	0,4 kN/m
Støtteafstand 4,5m	0,3 kN/m
Støtteafstand 5,0m	0,2 kN/m
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	1,5 mm

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	Nej	6209630	m	6 m
LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	Nej	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	Nej	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	Nej	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	Nej	6209638	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FS	LVG 60 FS	6208840	Styk	10 Styk

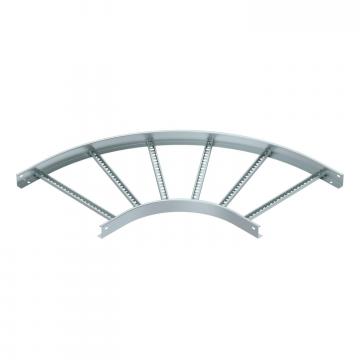

90°-bøjning 60 FS	LB 90 650 R3 FS	6225048	Styk	1 Styk
Multifunktionsforbindelse FS	LMFV 650 FS	6225716	Styk	1 Styk
Låg med vrider FS	DRL 500 FS	6052509	m	3 m
Deleskinne 45 FS	TSG 45 FS	6062033	m	45 m
