Kabelstige LCIS 60, 6 m C30 FT 6000 | 400 | 1,5 | Nej

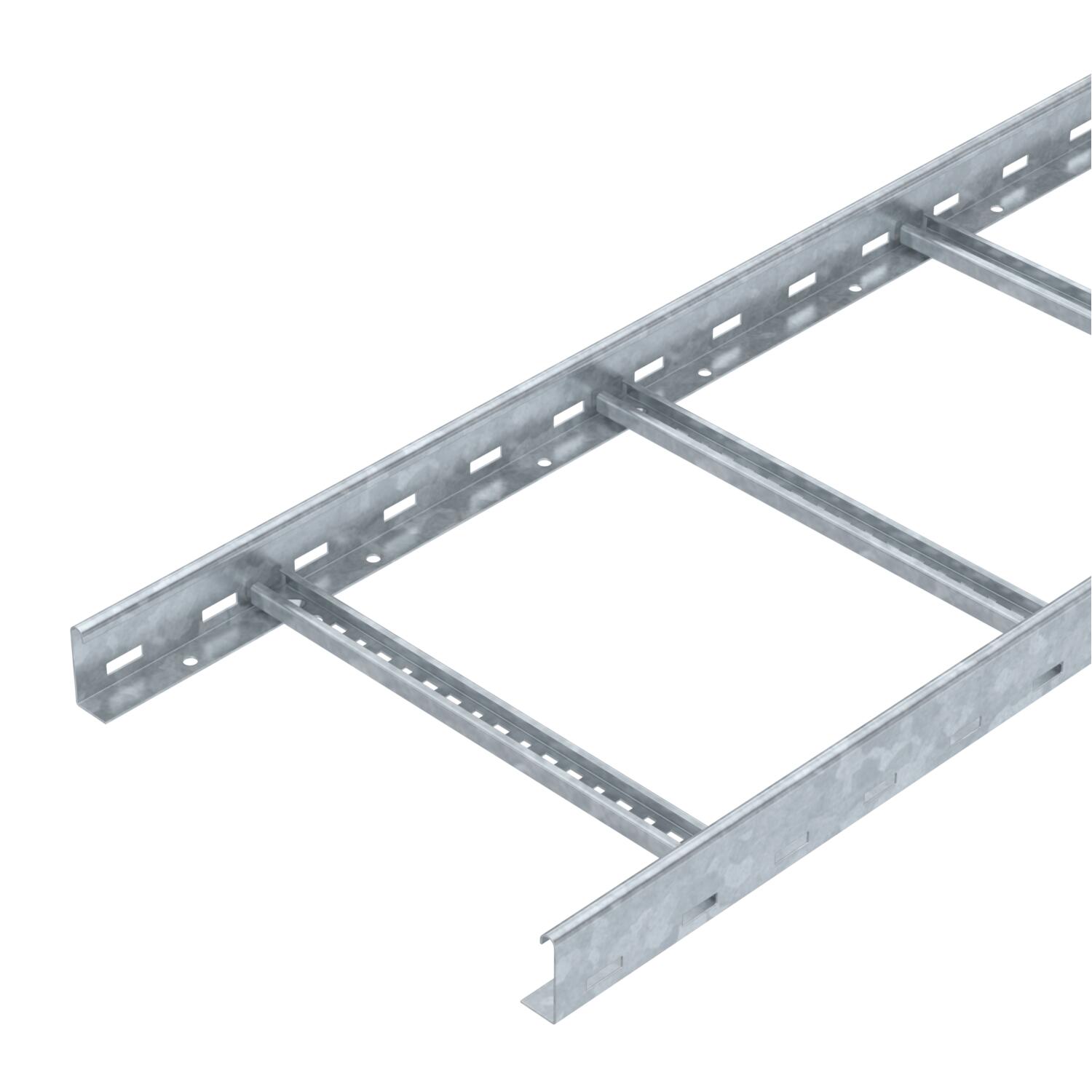

Kabelstige LCIS 60, 6 m C30 FT

Art.nr. 6209647 | EAN 4012196431809

Art.nr. / Type

Længde	6000 mm

Bredde

Vangetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Kabelstige med sidehøjde 60 mm med indsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Dimension	60x400x6000
Effektivt tværsnit	160 cm²
Effektivt tværsnit	16000 mm²
Farve	zink
Fastgørelse af sprossen	svejset
Materiale	Stål
Overflade	Varmgalvaniseret
Produktserie	LCIS-serie

ROHS-medholdelig	Ja
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	1,5 mm

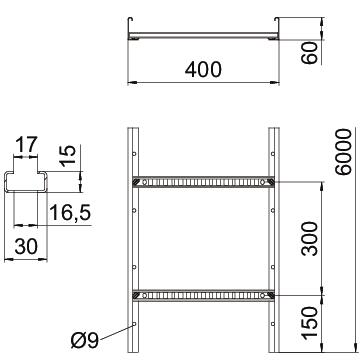

Dimensioner

Bredde	400 mm
Højde	60 mm
Længde	6000 mm

Mål B	400 mm
Rillemål sprosse	16,50

Belastninger

Støtteafstand 1,5m	3,3 kN/m
Støtteafstand 2,0m	2 kN/m
Støtteafstand 2,5m	1,3 kN/m
Støtteafstand 3,0m	1 kN/m

Støtteafstand 3,5m	0,78 kN/m
Støtteafstand 4,0m	0,4 kN/m
Støtteafstand 4,5m	0,3 kN/m
Støtteafstand 5,0m	0,2 kN/m

CO2-aftryk (Product Carbon Footprint)

Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
CO2 fodaftryk (GWP) fra vugge til port	7,3511 kg CO2e / 1 meter
CO₂ Footprint (GWP)	7,3511 kg CO₂e

Declared Unit	Meter
Declared Unit Quantity	1

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	Nej	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	Nej	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	Nej	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	Nej	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	Nej	6209651	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FT	LVG 60 FT	6208843	Styk	10 Styk
Ledbeslag FT	LGVG 60 FT	6208944	Styk	10 Styk
Ekspansionsforbindelse	LDVG 60 FT	6208970	Styk	2 Styk
Multifunktionsforbindelse FT	LMFV 640 FT	6225734	Styk	1 Styk
90°bøjning 60 FT	LB 90 640 R3 FT	6225066	Styk	1 Styk
T-stykke 60 FT	LT 640 R3 FT	6225234	Styk	1 Styk
Monterings-forgreningsstykke 60 FT	LAA 640 R3 FT	6225874	Styk	1 Styk
Ledbøjningselement 60 FT	LGBE 640 FT	6225474	Styk	1 Styk
Beskyttelseskappe 60	SKH 60 OR	6222537	Par	40 Par
Tilslutningsstykke FT	LAS 60 FT	6221378	Styk	10 Styk
Deleskinne 45 DD	TSG 45 DD	6062321	m	45 m
Støtteplade	LALB 40 FT	6221874	Styk	1 Styk
Afgangsplade FT	LAB 40 FT	6220452	Styk	1 Styk
Indsatsplade DD	ELB-L 40 DD	6103360	m	3 m
