Kabelstige LG 110, 3 m VS FT
Art.nr. 6216435 | EAN 4012195065272
- Produkt beskrivelse
-

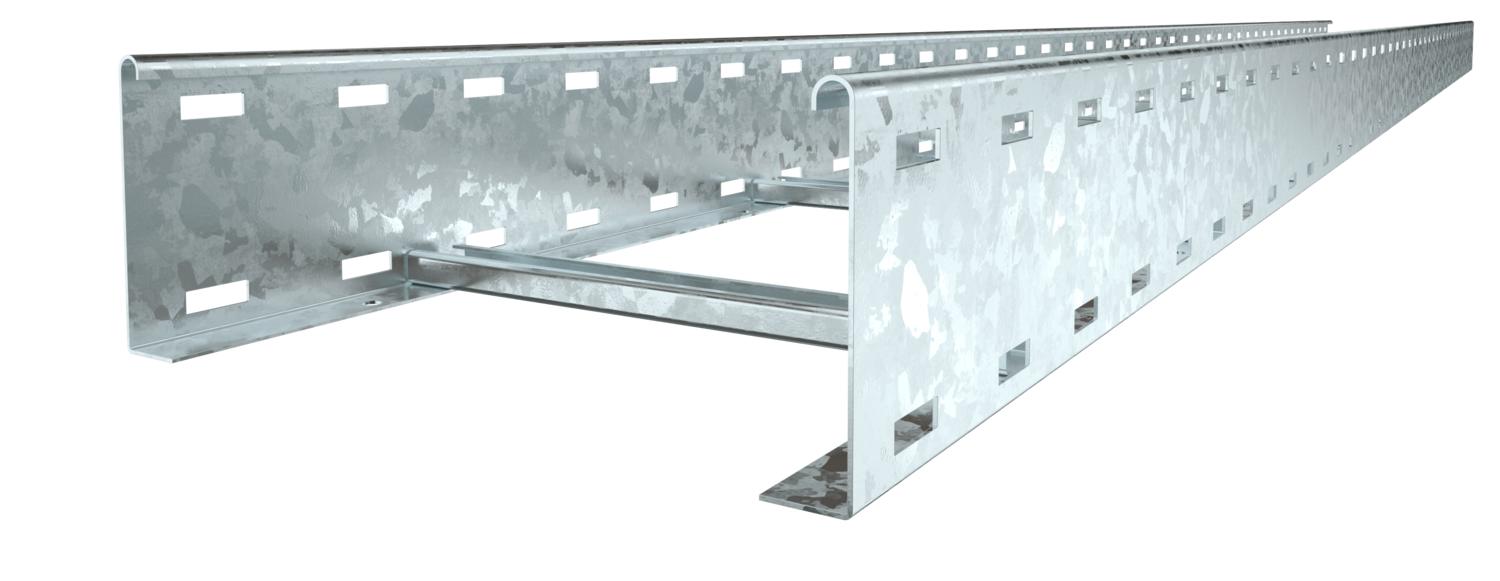

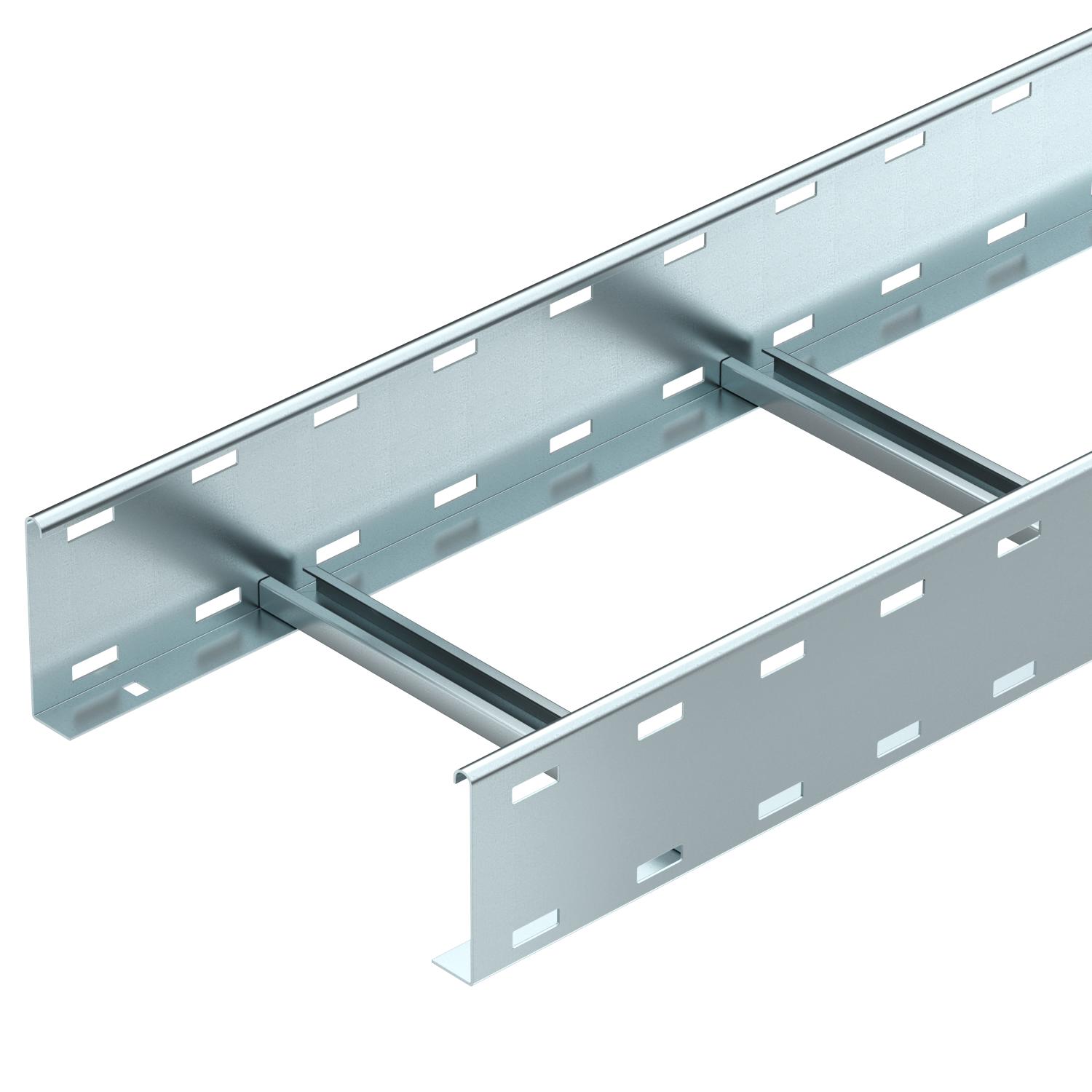

Produkt beskrivelseKabelstige med perforeret sidevange i sidehøjde på 110 mm med pånittede, C-profil-trin, der er åbne opadtil.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
-
- Tekniske data
-
Teknisk data

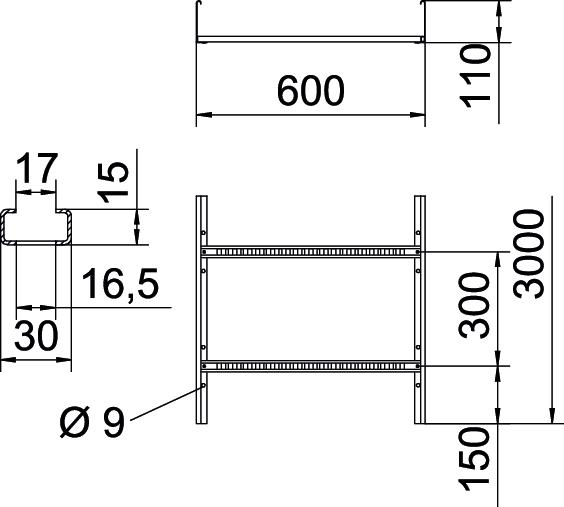

Bevarelse af funktionssikkerheden ved brand Nej Bredde 600 mm CO2 fodaftryk (GWP) fra vugge til port 11,0062 kg CO2e / 1 meter Dimension 110x600x3000 Dimension 110x600x3000 Effektivt tværsnit 568 cm² Effektivt tværsnit 56800 mm² Farve zinc Fastgørelse af sprossen blindnittet Højde 110 mm Længde 3000 mm Mål B 600 mm Materiale Stål Overflade Varmgalvaniseret Rillemål sprosse 16,50 Rustfrit stål, bejdset Nej Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Støtteafstand 2,0m 3,1 kN/m Støtteafstand 2,5m 2 kN/m Støtteafstand 3,0m 1,4 kN/m Støtteafstand 3,5m 0,9 kN/m Støtteafstand 4,0m 0,65 kN/m Støtteafstand 4,5m 0,5 kN/m Støtteafstand 5,0m 0,5 kN/m Trinafstand 300 mm Udførelse til store afstande Nej Vangetykkelse 1,5 mm Tekniske data
Belastningsdiagram kabelstige type LG 110 VS
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Længdeforbindelse FT
LVG 110 FT 6216548 10 Styk
Multifunktionsforbindelse FT
LMFV 1160 FT 6225780 1 Styk
Deleskinne 85 DD
TSG 85 DD 6062331 3 m
Afgangsplade FT
LAB 60 FT 6220479 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Beskyttelseskappe
SKH 110 OR 6222553 20 Par
Holder til fastgørelse af deleskinne A2
KS KL A2 6062284 30 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring LG 116 VS 3 FT / 6216435 , 0.13MB , pdfUK overensstemmenlseserklæring LG 116 VS 3 FT / 6216435 , 0.09MB , pdfREACH Overensstemmelseserklæring LG 116 VS 3 FT / 6216435 , 0.12MB , pdfRoHS Overensstemmelseserklæring LG 116 VS 3 FT / 6216435 , 0.12MB , pdfMiljøvaredeklaration (EPD) LG 116 VS 3 FT / 6216435 , 1.48MB , pdfMonteringsvejledning Monteringsvejledning kabelledersystemer , 6.45MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
