Kabelstige LG 110, 6 m VS FS 6000 | 500 | 1,5 | Nej | Stål | båndgalvaniseret

Kabelstige LG 110, 6 m VS FS

Art.nr. 6216451 | EAN 4012195065333

Art.nr. / Type

Længde	6000 mm

Bredde

Vangetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

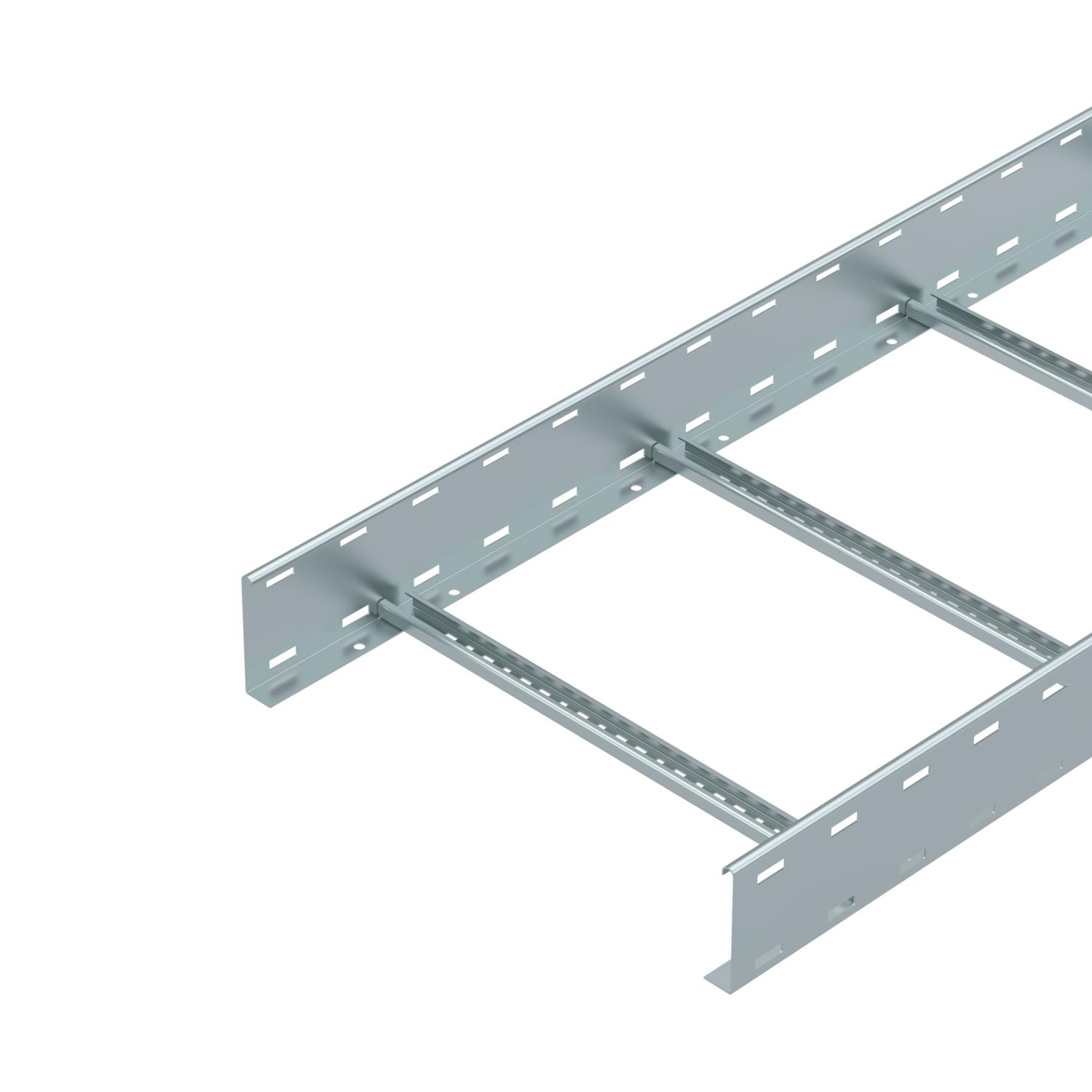

Kabelstige med perforeret sidevange i sidehøjde på 110 mm med pånittede, C-profil-trin, der er åbne opadtil.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
CO2 fodaftryk (GWP) fra vugge til port	10,7229 kg CO2e / 1 meter

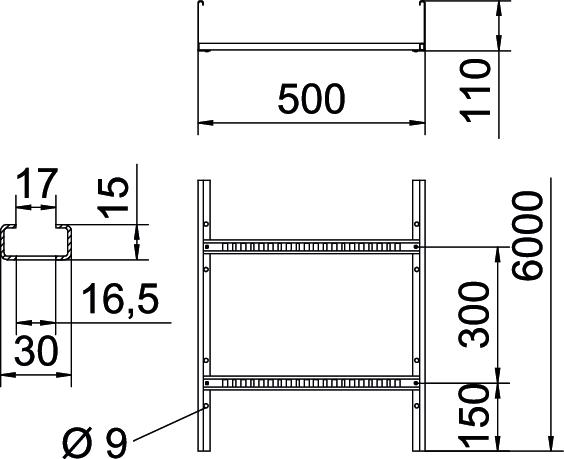

Dimension	110x500x6000
Dimension	110x500x6000
Effektivt tværsnit	47500 mm²
Effektivt tværsnit	475 cm²
Farve	zinc
Fastgørelse af sprossen	blindnittet
Højde	110 mm
Længde	6000 mm
Mål B	500 mm
Materiale	Stål
Overflade	båndgalvaniseret
Rillemål sprosse	16,50

Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Støtteafstand 2,0m	3,1 kN/m
Støtteafstand 2,5m	2 kN/m
Støtteafstand 3,0m	1,4 kN/m
Støtteafstand 3,5m	0,9 kN/m
Støtteafstand 4,0m	0,65 kN/m
Støtteafstand 4,5m	0,5 kN/m
Støtteafstand 5,0m	0,5 kN/m
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	1,5 mm

Tekniske data

Belastningsdiagram kabelstige type LG 110 VS

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6216442	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6216451	m	6 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FS	LVG 110 FS	6216545	Styk	10 Styk
Multifunktionsforbindelse FS	LMFV 1150 FS	6225756	Styk	1 Styk
Låg med vrider FS	DRL 500 FS	6052509	m	3 m
Deleskinne 85 FS	TSG 85 FS	6062114	m	3 m
