Kabelstige LG 60, 3 m NS FS 3000 | 600 | 1,5 | Nej | Stål | båndgalvaniseret

Kabelstige LG 60, 3 m NS FS

Art.nr. 6208518 | EAN 4012195064015

Art.nr. / Type

Længde	3000 mm

Bredde

Vangetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

Kabelstige med perforeret sidevange, med sidehøjde 60 mm og pånittede C-profiltrin, der er åbne opadtil (type NS).
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	600 mm
CO2 fodaftryk (GWP) fra vugge til port	7,8141 kg CO₂e / 1 meter
Dimension	60x600x3000
Dimension	60x600x6000
Effektivt tværsnit	29800 mm²
Effektivt tværsnit	298 cm²
Farve	zinc
Fastgørelse af sprossen	blindnittet
Højde	60 mm
Længde	3000 mm
Materiale	Stål
Overflade	båndgalvaniseret

Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Støtteafstand 1,5m	3,1 kN/m
Støtteafstand 2,0m	2 kN/m
Støtteafstand 2,5m	1,5 kN/m
Støtteafstand 3,0m	1 kN/m
Støtteafstand 3,5m	0,6 kN/m
Støtteafstand 4,0m	0,4 kN/m
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	1,5 mm

Tekniske data

Belastningsdiagram kabelstige type LG 60 NS

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
LG 620 NS 3 FS	3000 mm	200 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6208506	m	3 m
LG 630 NS 3 FS	3000 mm	300 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6208509	m	3 m
LG 640 NS 3 FS	3000 mm	400 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6208512	m	3 m
LG 650 NS 3 FS	3000 mm	500 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6208515	m	3 m
LG 660 NS 3 FS	3000 mm	600 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6208518	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Låg med vrider FS	DRL 600 FS	6052606	m	3 m

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Deleskinne 45 FS	TSG 45 FS	6062033	m	45 m
Holder til fastgørelse af deleskinne A2	KS KL A2	6062284	Styk	30 Styk
Længdeforbindelse FS	LVG 60 FS	6208840	Styk	10 Styk
Beskyttelseskappe 60	SKH 60 OR	6222537	Par	40 Par

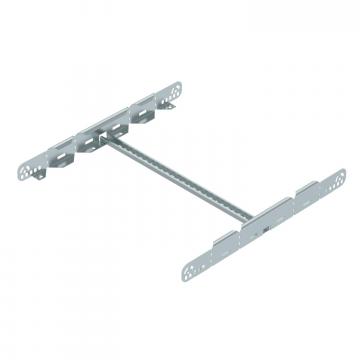

Multifunktionsforbindelse FS	LMFV 660 FS	6225718	Styk	1 Styk
