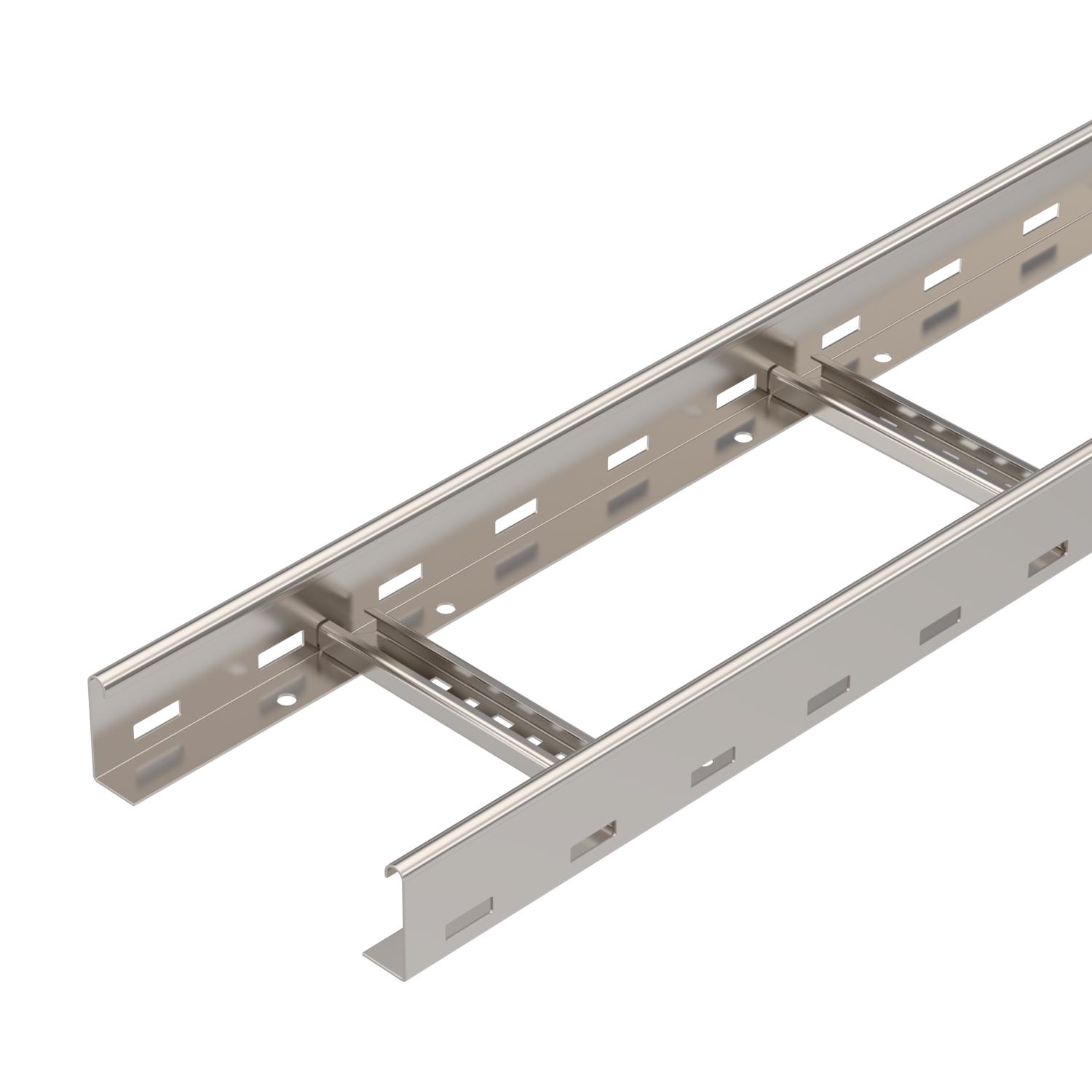

Kabelstige LG 60, 6 m VS A2
Art.nr. 6208700 | EAN 4012195064411
- Produkt beskrivelse
-
Produkt beskrivelseKabelstige med perforeret sidevange, med sidehøjde på 60 mm og pånittede C-profiltrin, der er åbne opadtil (type VS).
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Kabelstigerne leveres i sammenklappet tilstand.
Egnede kabelbøjler 2056 H-fod, type BS-H….
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Dimension 60x200x6000 Dimension 60x200x6000 Effektivt tværsnit 9800 mm² Effektivt tværsnit 98 cm² Farve specialstål Fastgørelse af sprossen blindnittet Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Produktserie LG-serie ROHS-medholdelig Ja Rustfrit stål, bejdset Nej Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Trinafstand 300 mm Udførelse til store afstande Nej Vangetykkelse 1,5 mm Dimensioner

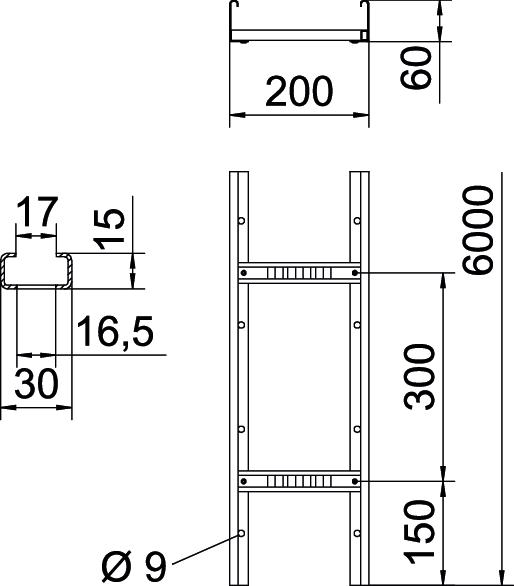

Bredde 200 mm Højde 60 mm Længde 6000 mm Mål B 200 mm Rillemål sprosse 16,50 Belastninger
Støtteafstand 1,5m 3,1 kN/m Støtteafstand 2,0m 2,25 kN/m Støtteafstand 2,5m 1,5 kN/m Støtteafstand 3,0m 1,1 kN/m Støtteafstand 3,5m 0,75 kN/m Støtteafstand 4,0m 0,45 kN/m Støtteafstand 4,5m 0,3 kN/m Støtteafstand 5,0m 0,15 kN/m CO2-aftryk (Product Carbon Footprint)
Beregningsdato CO2-værdi 2025-05-14T00:00:00.000+0200 CO2 fodaftryk (GWP) fra vugge til port 13,5917 kg CO2e / 1 meter CO₂ Footprint (GWP) 13,5917 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Tekniske data

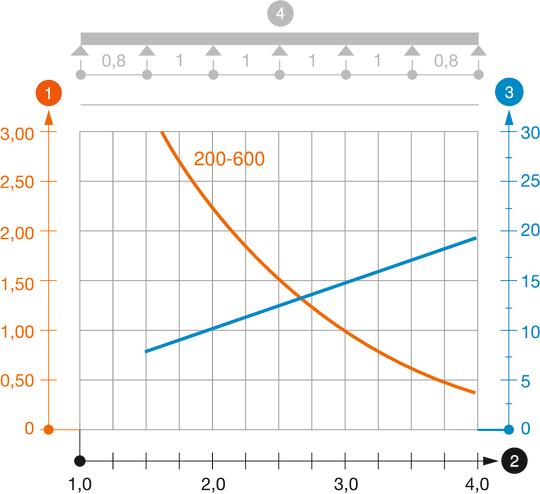

Belastningsdiagram kabelstige type LG 60 VS
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg med vrider A2
DRL 200 A2 6052894 3 m
Beskyttelseskappe 60
SKH 60 OR 6222537 40 Par Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Deleskinne 45 A2
TSG 45 A2 6062025 3 m
Holder til fastgørelse af deleskinne A2
KS KL A2 6062284 30 Styk
Længdeforbindelse kabelledere A2
LVG 60 A2 6208846 10 Styk

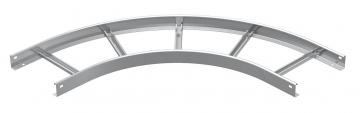

90°-bøjning VS 60 A2
LBI 90 620 VS A2 7160046 1 Styk - Downloads
-
