Bemærk: Denne artikel er udgået.
Kabelstige med trapez-sprosse, let ALU
Art.nr. 7099730 | EAN 4012196509935
- Produkt beskrivelse
-

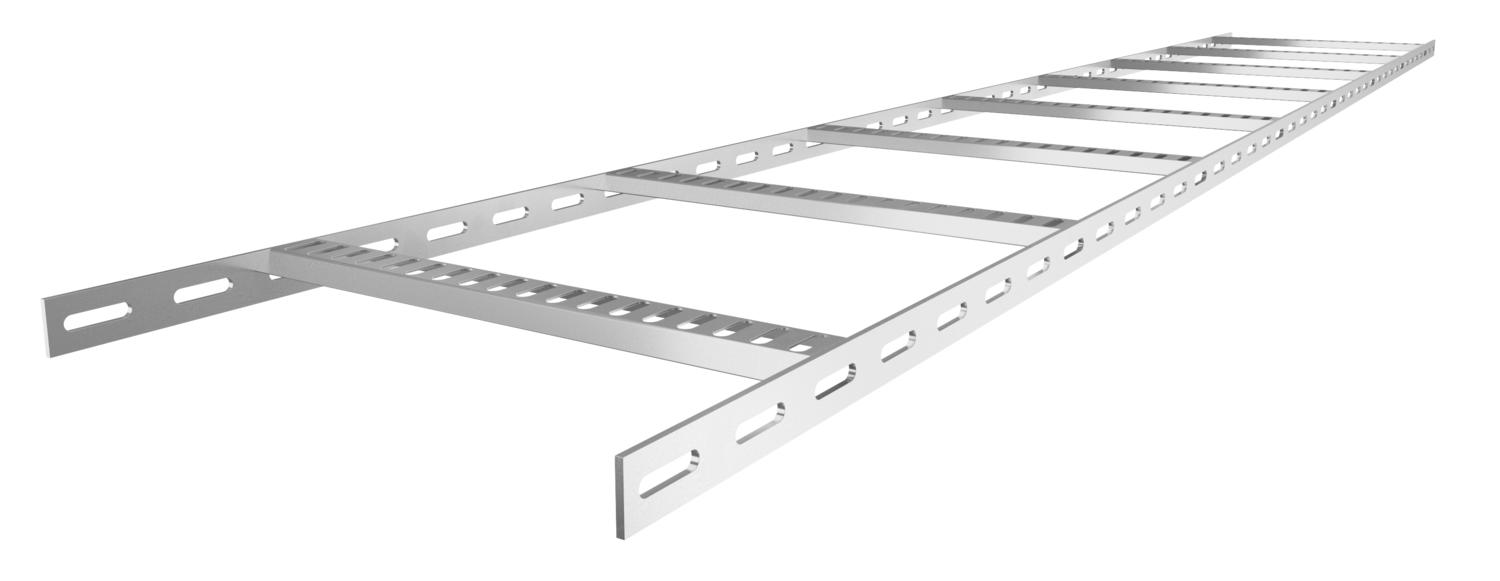

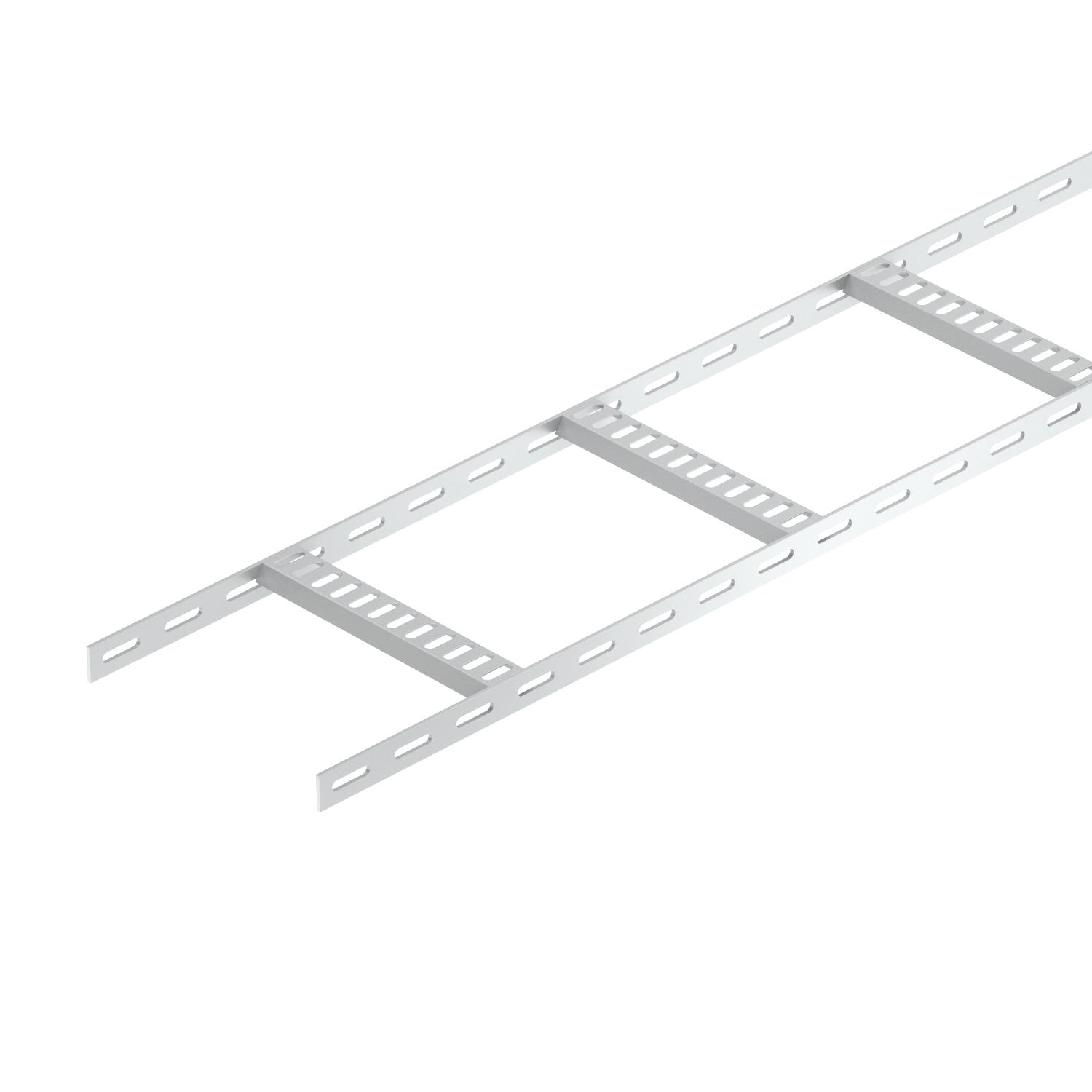

Produkt beskrivelseSkibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 25 mm med indsvejsede, perforerede trapezsprosser, som er åbne nedad.
-
- Tekniske data
-
Teknisk data

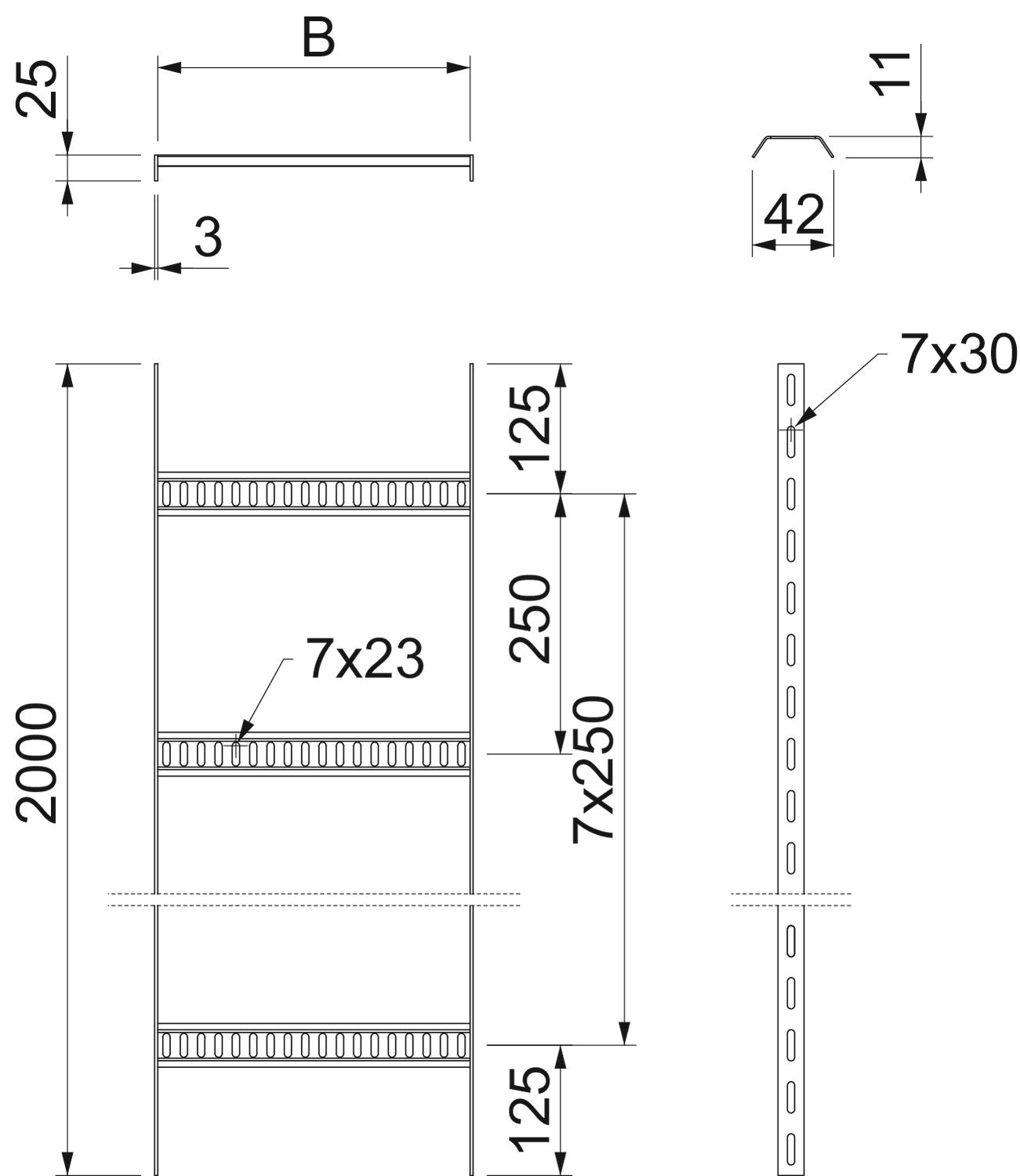

Bevarelse af funktionssikkerheden ved brand Nej Bredde 250 mm CO₂ fodaftryk (GWP) fra vugge til port 9,5089 kg CO₂e / 1 meter Dimension 25x256x2000 Farve Aluminium Fastgørelse af sprossen svejset Højde 25 mm Længde 2000 mm Mål B 256 mm Materiale Aluminium Overflade Bejdset Rustfrit stål, bejdset Nej Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Støtteafstand 1,0m 0,75 kN/m Støtteafstand 1,5m 0,2 kN/m Støtteafstand 2,0m 0,1 kN/m Trinafstand 250 mm Udførelse til store afstande Nej Vangetykkelse 3 mm Tekniske data
Belastningsdiagram kabelstige type SL42 ALU
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
Belastningsskema ved prøvningsmetoden
-
