Bemærk: Denne artikel er udgået.

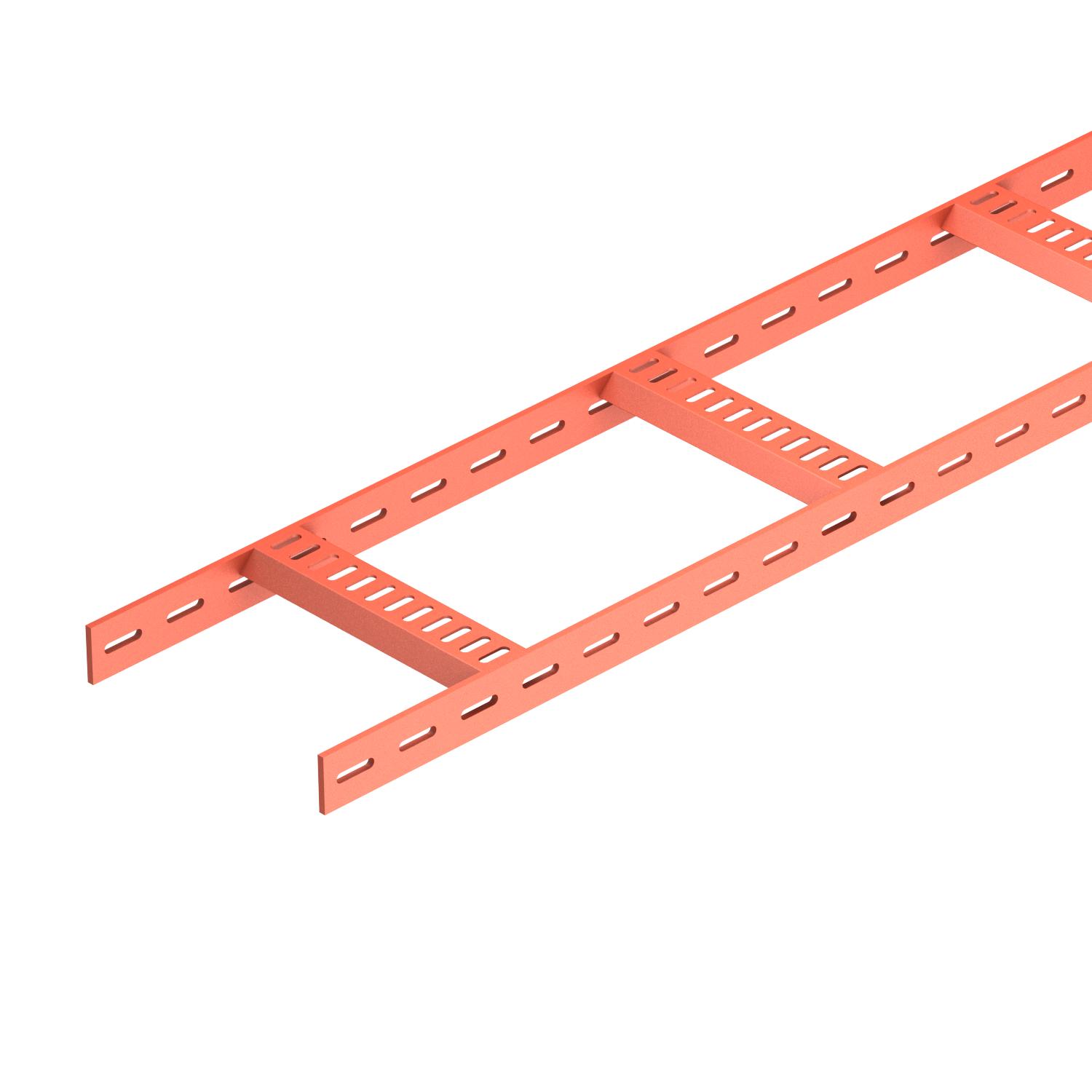

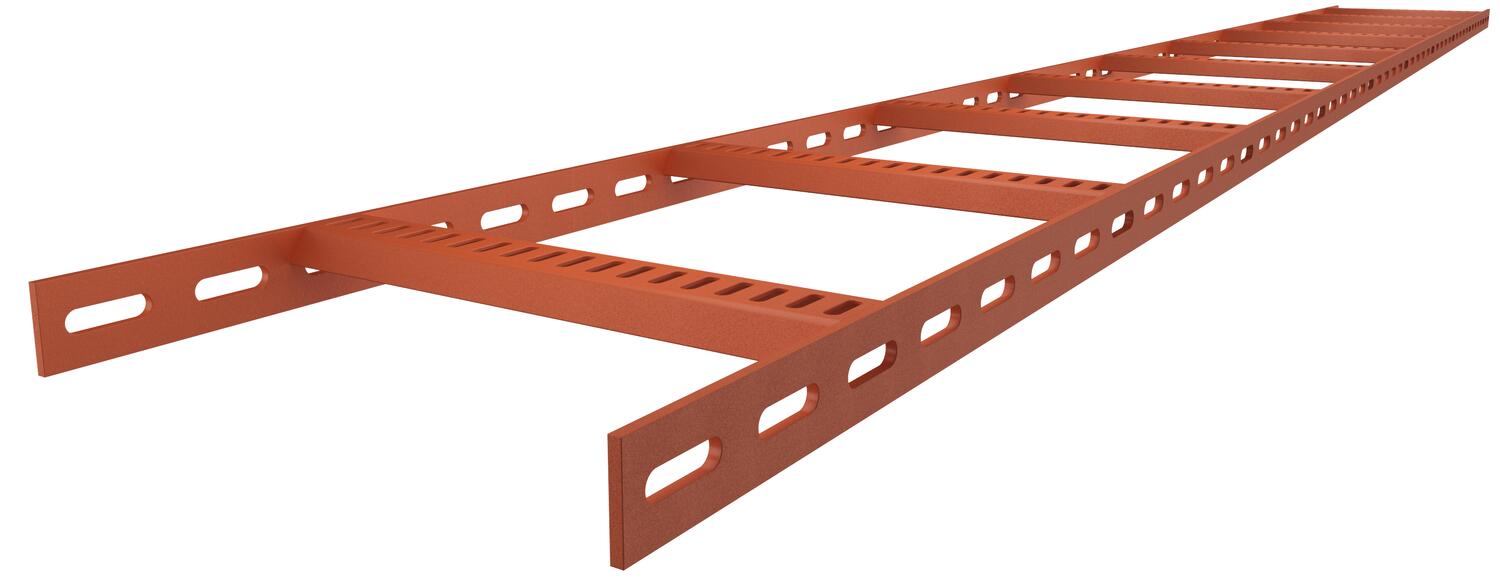

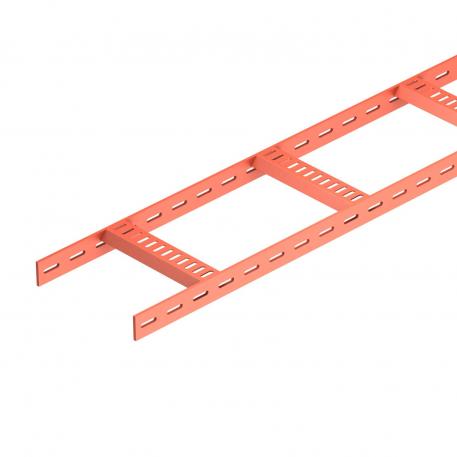

Kabelstige med trapez-sprosse, standard SG
Art.nr. 7097271 | EAN 4012196980000
- Produkt beskrivelse
-
Produkt beskrivelseSkibsbyggeri-kabelstige med perforeret sidevange med en sidehøjde på 40 mm med indsvejsede perforerede trapezsprosser, som er åbne nedad. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV. Svejsegrunding type SIGMA-WELD 199.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i rustfrit stål på forespørgsel. Pulvercoating i RAL-farver mulig.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 600 mm CO2 fodaftryk (GWP) fra vugge til port 9,6156 kg CO₂e / 1 meter Dimension 40x610x3000 Farve rust red Fastgørelse af sprossen svejset Højde 40 mm Længde 3000 mm Mål B 610 mm Materiale Stål Overflade Svejsegrundet Rustfrit stål, bejdset Nej Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Støtteafstand 1,5m 3 kN/m Støtteafstand 2,0m 2 kN/m Støtteafstand 2,5m 1 kN/m Støtteafstand 3,0m 0,6 kN/m Trinafstand 300 mm Udførelse til store afstande Nej Vangetykkelse 5 mm Tekniske data

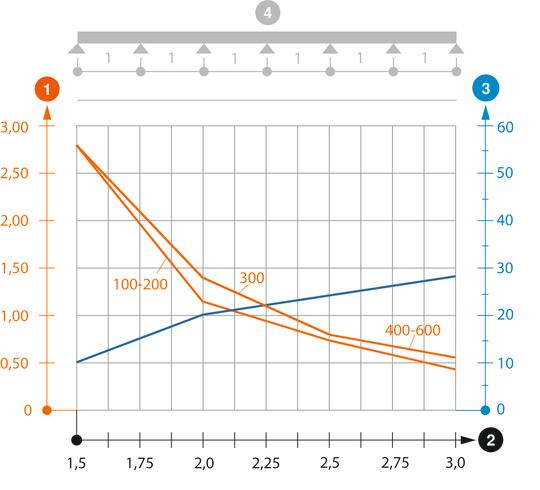

Belastningsdiagram kabelstige type SL62
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
Belastningsskema ved prøvningsmetoden
-
