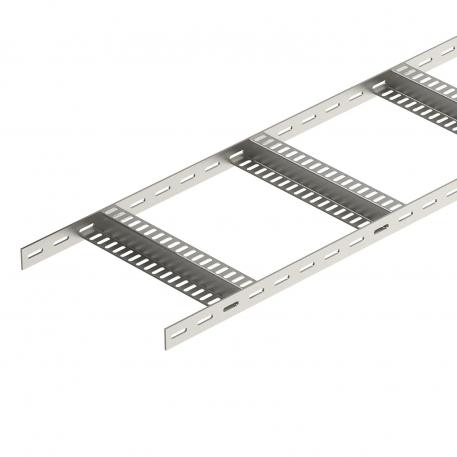

Kabelstige med Z-sprosse, let A4 3000 | 300 | 3 | Nej

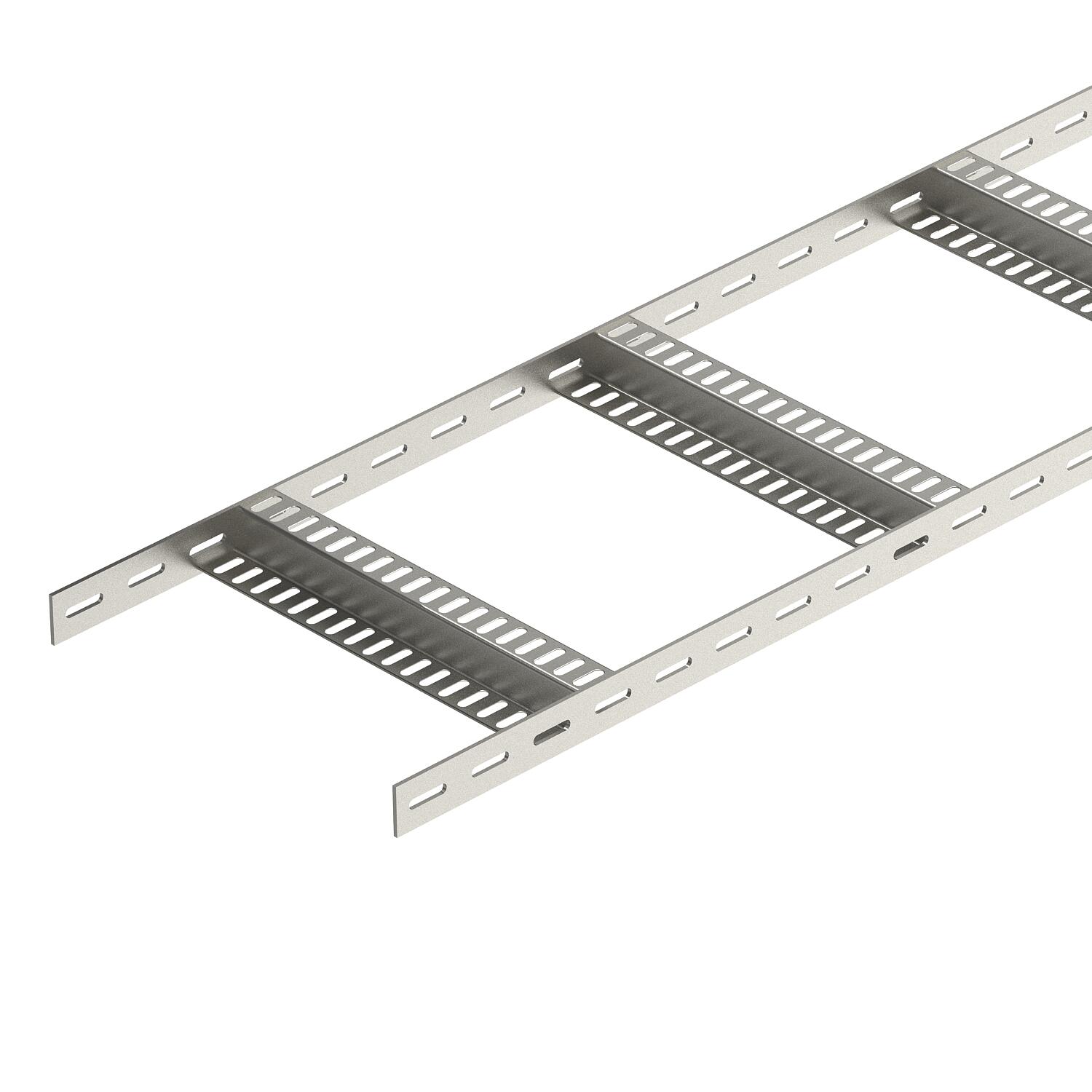

Kabelstige med Z-sprosse, let A4

Art.nr. 7098088 | EAN 4012195707998

Art.nr. / Type

Længde	3000 mm

Bredde

Vangetykkelse	3 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Skibskabelstige let udførelse, med perforeret sidevange med en sidehøjde på 35 mm med indsvejsede, perforerede Z-sprosser. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.

Bøjning på forespørgsel.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	300 mm
CO2 fodaftryk (GWP) fra vugge til port	11,7706 kg CO2e / 1 meter
Dimension	35x300
Dimension	35x306x3000
Farve	specialstål
Fastgørelse af sprossen	svejset
Højde	35 mm
Længde	3000 mm
Mål B	306 mm
Materiale	Rustfrit stål 1.4571
Overflade	blank, efterbehandlet

Rustfrit stål, bejdset	Ja
Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, perforeret
Støtteafstand 1,0m	2,8 kN/m
Støtteafstand 1,5m	1 kN/m
Støtteafstand 2,0m	0,55 kN/m
Støtteafstand 2,5m	0,35 kN/m
Støtteafstand 3,0m	0,25 kN/m
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	3 mm

Tekniske data

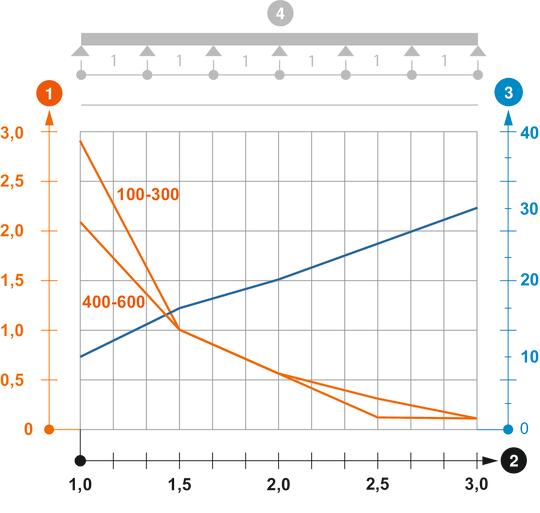

Belastningsdiagram kabelstige type SLZ L A4

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Belastningsskema ved prøvningsmetoden

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
SLZ L 100 A4	3000 mm	100 mm	3 mm	Nej	7098082	m	3 m
SLZ L 200 A4	3000 mm	200 mm	3 mm	Nej	7098086	m	3 m
SLZ L 300 A4	3000 mm	300 mm	3 mm	Nej	7098088	m	3 m
SLZ L 400 A4	3000 mm	400 mm	3 mm	Nej	7098090	m	3 m
SLZ L 500 A4	3000 mm	500 mm	3 mm	Nej	7098092	m	3 m
SLZ L 600 A4	3000 mm	600 mm	3 mm	Nej	7098094	m	3 m
