Bemærk: Denne artikel er udgået.

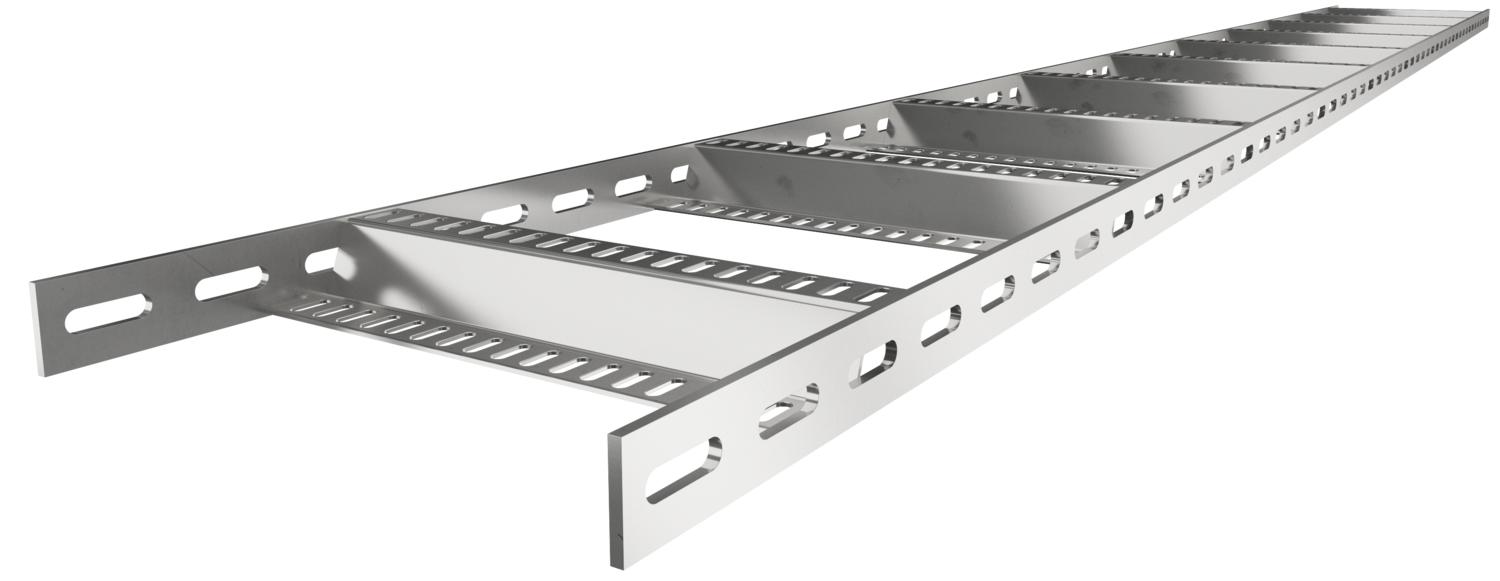

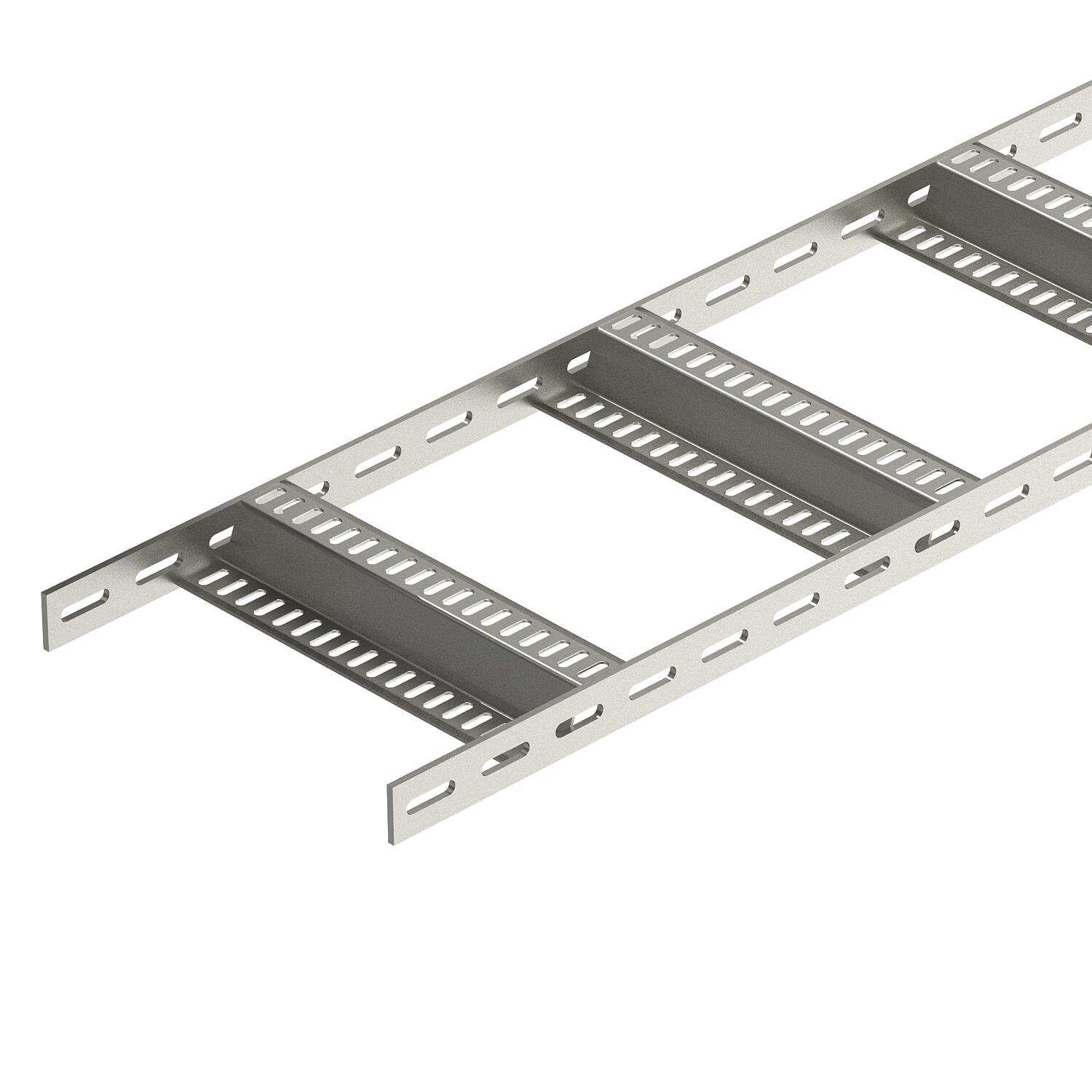

Kabelstige med Z-sprosse, standard A2
Art.nr. 7098196 | EAN 4012195708308
- Produkt beskrivelse
-
Produkt beskrivelseSkibskabelstige med perforeret sidevange med en sidehøjde på 40 mm med indsvejsede, perforerede Z-sprosser. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i blank stål på forespørgsel.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 300 mm CO2 fodaftryk (GWP) fra vugge til port 25,76 kg CO₂e / 1 meter Dimension 40x310x3000 Dimension 40x300 Farve specialstål Fastgørelse af sprossen svejset Højde 40 mm Længde 3000 mm Mål B 310 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Rustfrit stål, bejdset Ja Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Støtteafstand 1,5m 2,8 kN/m Støtteafstand 2,0m 1,5 kN/m Støtteafstand 2,5m 0,8 kN/m Støtteafstand 3,0m 0,5 kN/m Trinafstand 300 mm Udførelse til store afstande Nej Vangetykkelse 5 mm Tekniske data
Belastningsdiagram kabelstige type SLZ A2 A4
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
Belastningsskema ved prøvningsmetoden
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

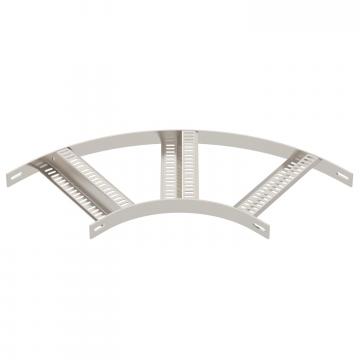

90°-bøjning med Z-sprosse A2
SLZB 90 300 A2 7099034 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Spændebånd A2K, dyb sort
SBR 8 A2K 6490192 40 m - Downloads
-
Datablad SLZ 300 A2 / 7098196 , 0.31MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring SLZ 300 A2 / 7098196 , 0.13MB , pdfREACH Overensstemmelseserklæring SLZ 300 A2 / 7098196 , 0.12MB , pdfRoHS Overensstemmelseserklæring SLZ 300 A2 / 7098196 , 0.09MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
