Bemærk: Denne artikel er udgået.

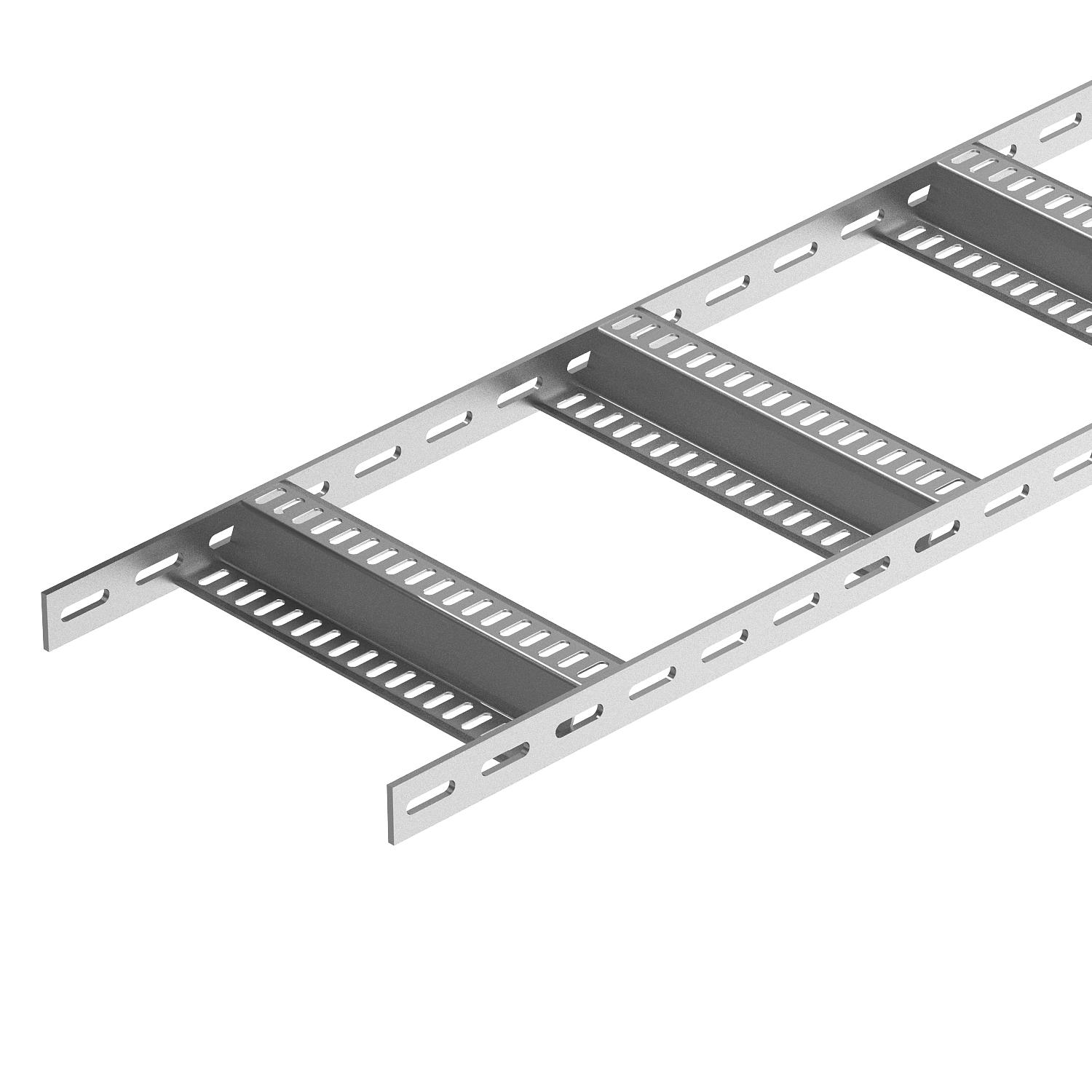

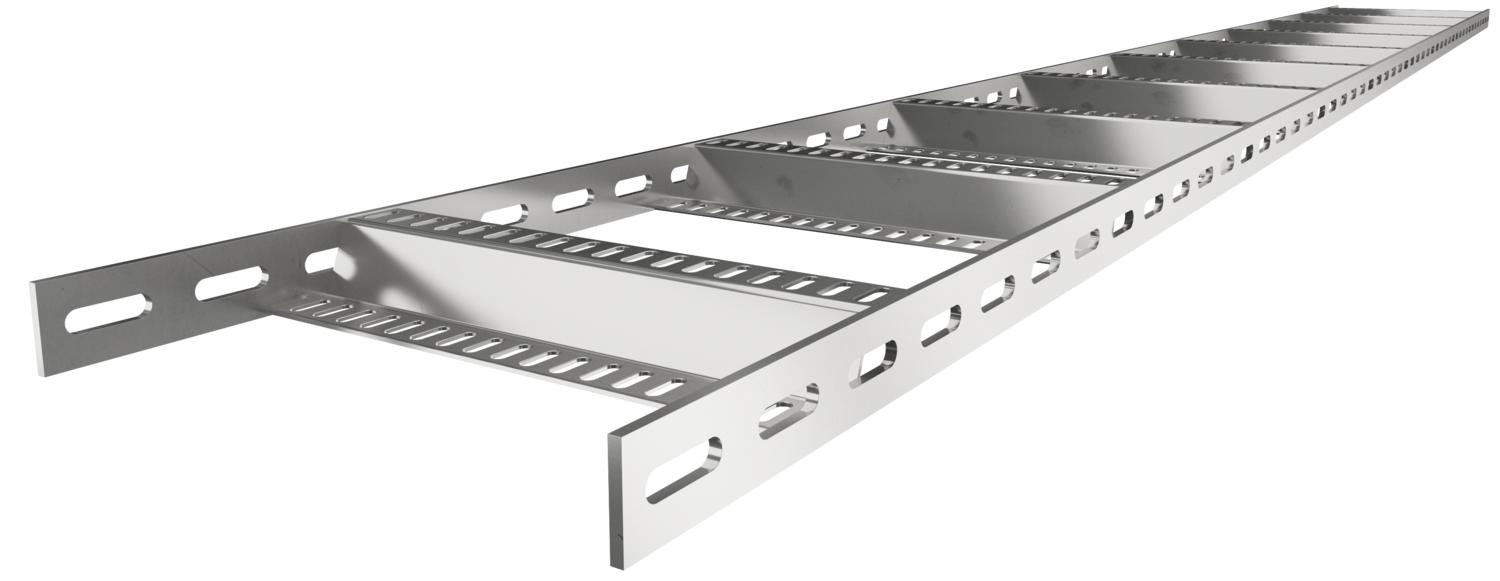

Kabelstige med Z-sprosse, standard A4
Art.nr. 7098222 | EAN 4012195708414
- Produkt beskrivelse
-
Produkt beskrivelseSkibskabelstige med perforeret sidevange med en sidehøjde på 40 mm med indsvejsede, perforerede Z-sprosser. Belastning kontrolleret iht. IEC kombineret med forbindelse af typen SLV.
Kabelstigen til skibsbyggeri inklusive formdele kan også leveres i blank stål på forespørgsel.
-
- Tekniske data
-
Teknisk data

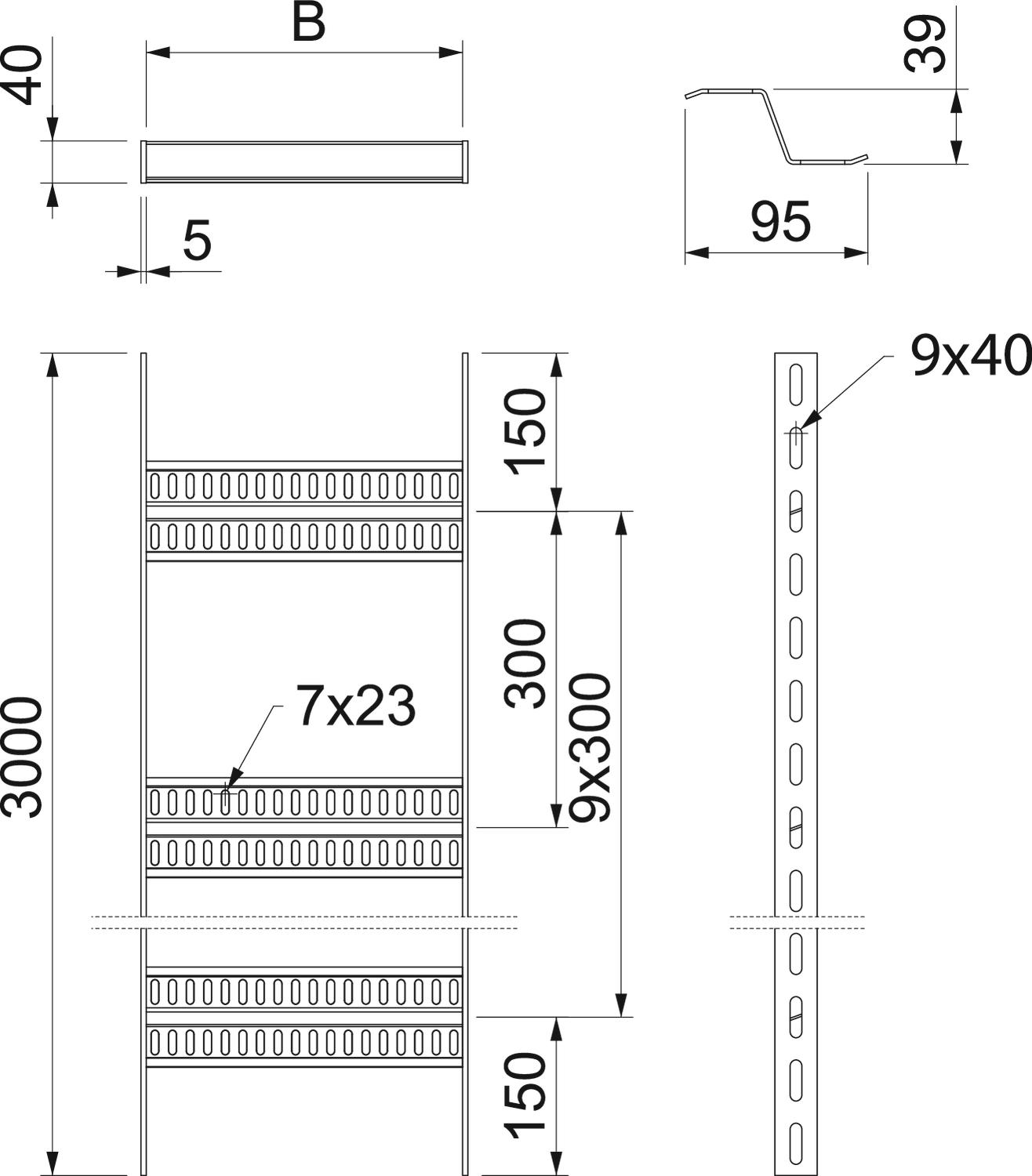

Bevarelse af funktionssikkerheden ved brand Nej Bredde 100 mm CO2 fodaftryk (GWP) fra vugge til port 18,806 kg CO₂e / 1 meter Dimension 40x100 Dimension 40x110x3000 Farve specialstål Fastgørelse af sprossen svejset Højde 40 mm Længde 3000 mm Mål B 110 mm Materiale Rustfrit stål 1.4571 Overflade blank, efterbehandlet Rustfrit stål, bejdset Ja Sidehuller Ja Sidevangens udførelse Fladt profil Sprossernes udførelse Profil, perforeret Støtteafstand 1,5m 2,8 kN/m Støtteafstand 2,0m 1,5 kN/m Støtteafstand 2,5m 0,8 kN/m Støtteafstand 3,0m 0,5 kN/m Trinafstand 300 mm Udførelse til store afstande Nej Vangetykkelse 5 mm Tekniske data
Belastningsdiagram kabelstige type SLZ A2 A4
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
Belastningsskema ved prøvningsmetoden
-
