Kabelstige SLCS 110, 3 m C30 FT 3000 | 500 | 2 | Nej

Kabelstige SLCS 110, 3 m C30 FT

Art.nr. 6207310 | EAN 4012196431892

Art.nr. / Type

Længde	3000 mm

Bredde

Vangetykkelse	2 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

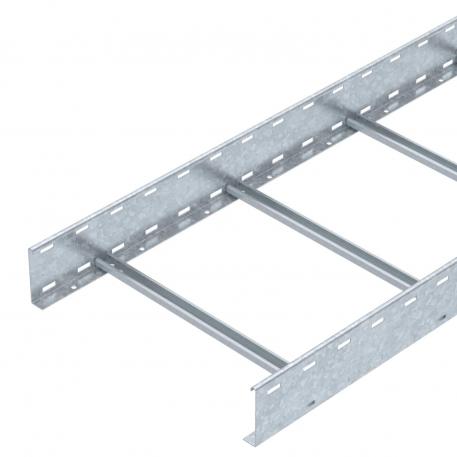

Kabelstige med sidehøjde 110 mm med påsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
CO2 fodaftryk (GWP) fra vugge til port	13,3592 kg CO2e / 1 meter

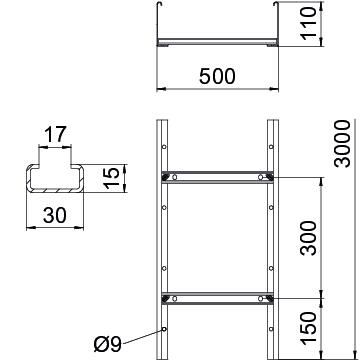

Dimension	110x500x3000
Effektivt tværsnit	45000 mm²
Effektivt tværsnit	450 cm²
Farve	zinc
Fastgørelse af sprossen	svejset
Højde	110 mm
Længde	3000 mm
Mål B	500 mm
Materiale	Stål
Overflade	Varmgalvaniseret
Rillemål sprosse	17,00
Rustfrit stål, bejdset	Nej

Sidehuller	Ja
Sidevangens udførelse	Fladt profil
Sprossernes udførelse	Profil, uperforeret
Støtteafstand 2,0m	4 kN/m
Støtteafstand 2,5m	3 kN/m
Støtteafstand 3,0m	2,3 kN/m
Støtteafstand 3,5m	1,6 kN/m
Støtteafstand 4,0m	1 kN/m
Støtteafstand 4,5m	0,83 kN/m
Støtteafstand 5,0m	0,7 kN/m
Støtteafstand 6,0m	0,25 kN/m
Trinafstand	300 mm
Udførelse til store afstande	Nej
Vangetykkelse	2 mm

Tekniske data

Belastningsdiagram kabelstige type SLCS 110

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	Nej	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	Nej	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	Nej	6207306	m	3 m
SLCS 1145 3 FT	3000 mm	450 mm	2 mm	Nej	6207308	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	Nej	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	Nej	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	Nej	6207314	m	3 m
SLCS 1180 3 FT	3000 mm	800 mm	2 mm	Nej	6207316	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	Nej	6207318	m	3 m
SLCS 11100 3 FT	3000 mm	1000 mm	2 mm	Nej	6207320	m	3 m
SLCS 11120 3 FT	3000 mm	1200 mm	2 mm	Nej	6207322	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FT	LVG 110 FT	6216548	Styk	10 Styk

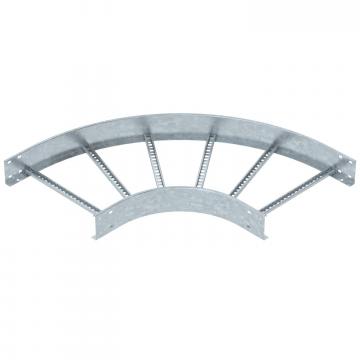

90°bøjning 110 FT	LB 90 1150 R3 FT	6225150	Styk	1 Styk
Multifunktionsforbindelse FT	LMFV 1150 FT	6225778	Styk	1 Styk
Deleskinne 85 DD	TSG 85 DD	6062331	m	3 m
Afgangsplade FT	LAB 50 FT	6220460	Styk	1 Styk
