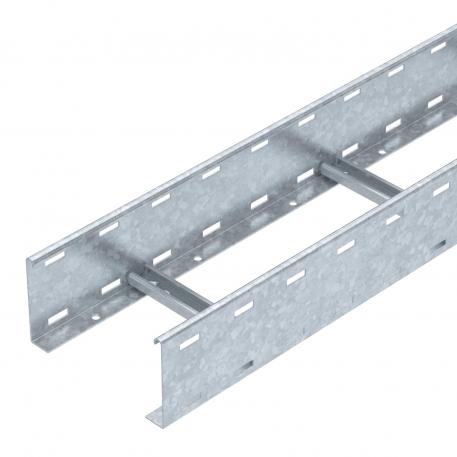

Kabelstige SLCS 110, 3 m C30 FT SOMY 3000 | 200 | 2 | Nej

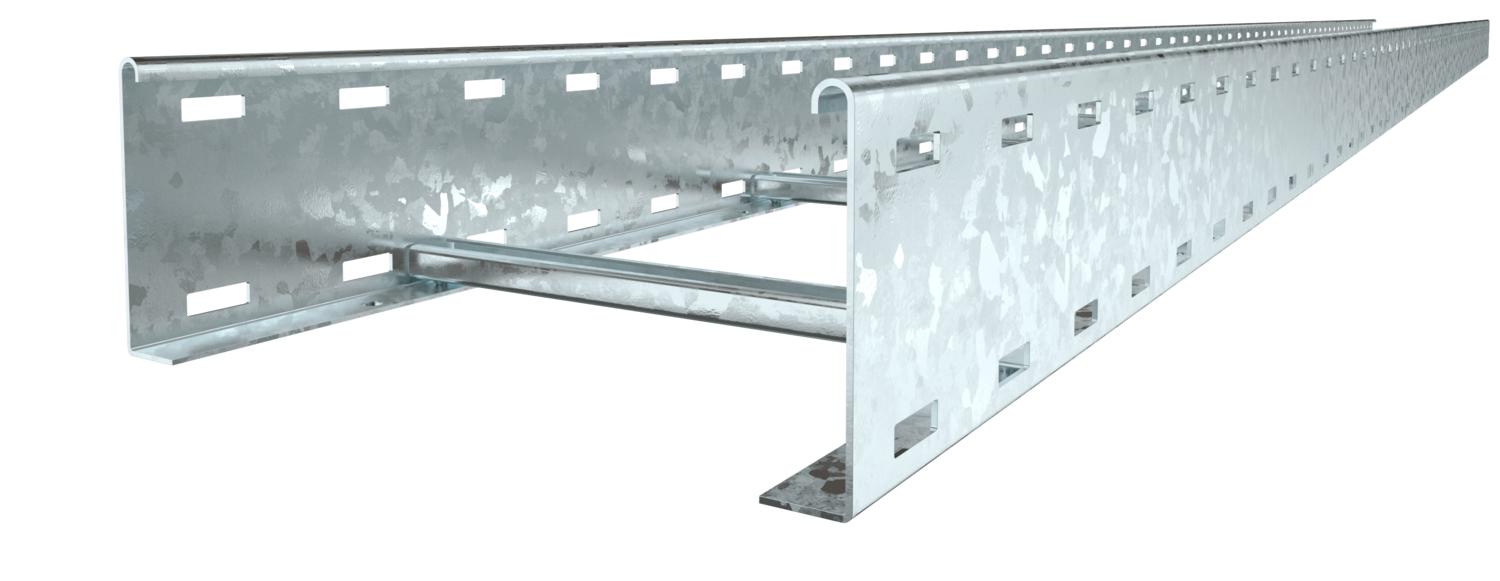

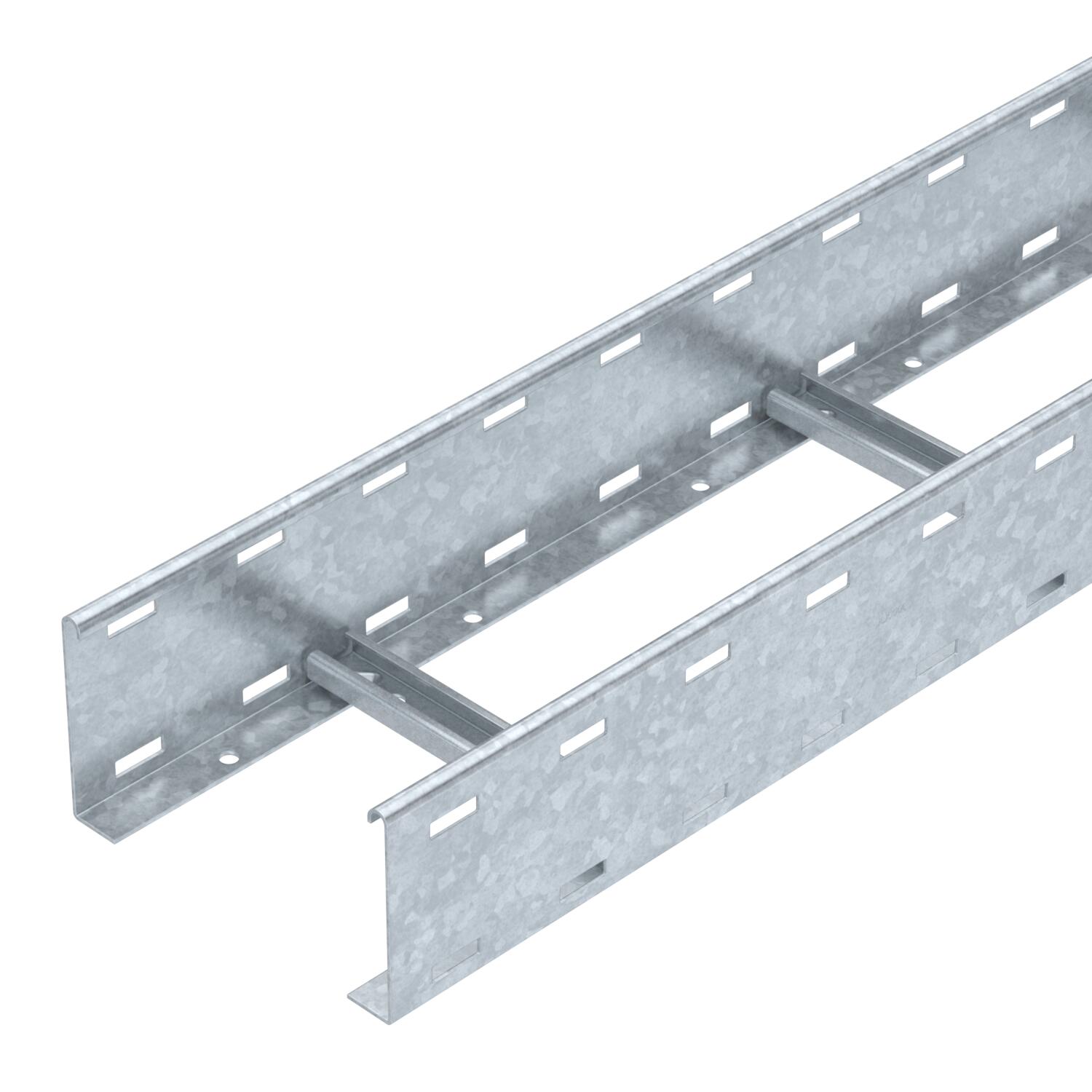

Kabelstige SLCS 110, 3 m C30 FT SOMY

Art.nr. 7186400 | EAN 4012196693627

Art.nr. / Type

Længde	3000 mm

Bredde

Vangetykkelse	2 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Kabelstige med sidehøjde 110 mm med påsvejsede C30-profilsprosser, som er åbne opad. Sammenrullet sidevange til forstærkning og som kantbeskyttelse. Fastgørelse på konsollen ved hjælp af klemmestykker type LKS 40. Sprossens spaltemål er 16,5 mm, kabelbøjlen, der passer, er type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	200 mm
CO2 fodaftryk (GWP) fra vugge til port	11,3787 kg CO2e / 1 meter

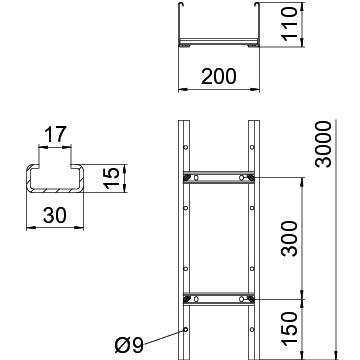

Dimension	110x200x3000
Effektivt tværsnit	180 cm²
Effektivt tværsnit	18000 mm²
Farve	zinc
Højde	110 mm
Længde	3000 mm
Mål B	200 mm
Materiale	Stål

Overflade	varmgalvaniseret 85µ
Rillemål sprosse	17,00
Sidehuller	Ja
Støtteafstand 2,0m	4 kN/m
Støtteafstand 3,0m	2,3 kN/m
Støtteafstand 4,0m	1 kN/m
Støtteafstand 5,0m	0,7 kN/m
Støtteafstand 6,0m	0,25 kN/m
Trinafstand	300 mm
Vangetykkelse	2 mm

Tekniske data

Belastningsdiagram kabelstige type SLCS 110

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
SLCS 1120 3 FTSO	3000 mm	200 mm	2 mm	Nej	7186400	m	30 m
SLCS 1140 3 FTSO	3000 mm	400 mm	2 mm	Nej	7186404	m	30 m
SLCS 1150 3 FTSO	3000 mm	500 mm	2 mm	Nej	7186406	m	3 m
SLCS 1160 3 FTSO	3000 mm	600 mm	2 mm	Nej	7186408	m	3 m
SLCS 1175 3 FTSO	3000 mm	750 mm	2 mm	Nej	7186410	m	3 m
SLCS 1180 3 FTSO	3000 mm	800 mm	2 mm	Nej	7186412	m	3 m
SLCS 1190 3 FTSO	3000 mm	900 mm	2 mm	Nej	7186414	m	3 m
SLCS 11100 3FTSO	3000 mm	1000 mm	2 mm	Nej	7186416	m	3 m
