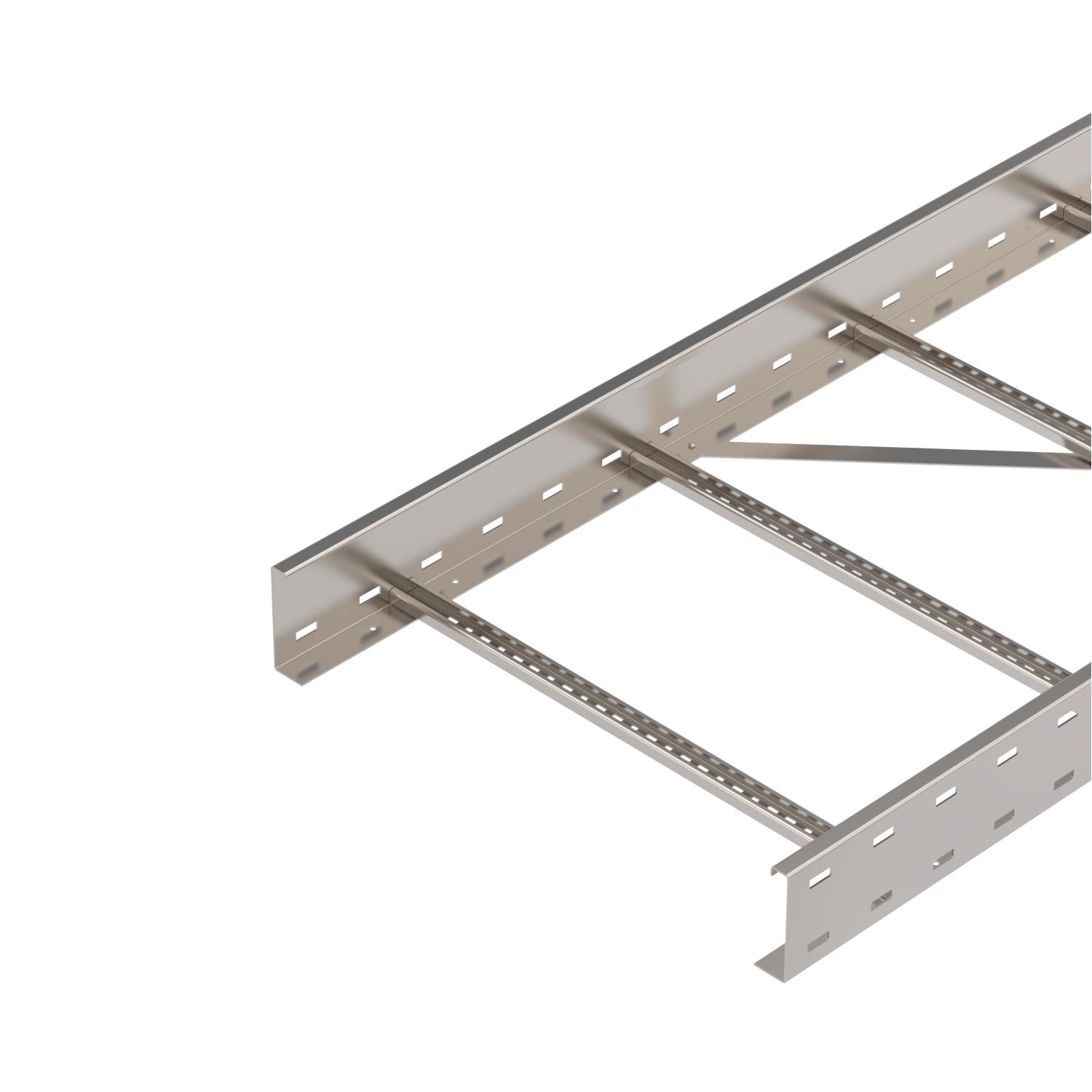

Kabelstige til stor spændvidde WKLG 110 A4
Art.nr. 6311233 | EAN 4012195403142
- Produkt beskrivelse
-
Produkt beskrivelseKabelstige med stor spændvidde med perforeret sidevange i 110 mm sidehøjde. Fastgørelse af kabler og ledninger med kabelbøjle type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Længdebeslag type WRVL 110 skal bestilles separat i passende antal.
-
- Tekniske data
-
Teknisk data

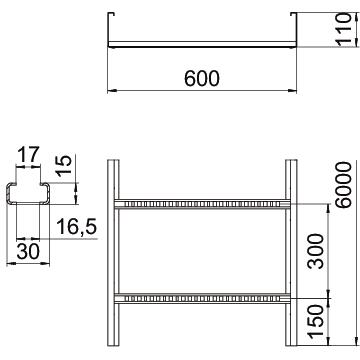

Bevarelse af funktionssikkerheden ved brand Nej Bredde 600 mm CO2 fodaftryk (GWP) fra vugge til port 33,1793 kg CO2e / 1 meter Dimension 110 x 600 Dimension 110x600x6000 Effektivt tværsnit 566 cm² Effektivt tværsnit 56600 mm² Farve specialstål Højde 110 mm Længde 6000 mm Mål B 600 mm Mål L 6000 mm Materiale Rustfrit stål 1.4571 Overflade blank, efterbehandlet Rillemål sprosse 17,00 Rustfrit stål, bejdset Nej Sidehuller Ja Sidevangens udførelse Profil (åben) Sprossernes udførelse Profil, perforeret Støtteafstand 3,0m 2,3 kN/m Støtteafstand 3,5m 1,9 kN/m Støtteafstand 4,0m 1,6 kN/m Støtteafstand 4,5m 1,33 kN/m Støtteafstand 5,0m 1,1 kN/m Støtteafstand 6,0m 0,8 kN/m Støtteafstand 7,0m 0,4 kN/m Udførelse til store afstande Ja Vangetykkelse 2 mm Tekniske data
Belastningsdiagram kabelstige med stor spændvidde type WKLG 110
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
90° bøjning 110 A4
WLB 90 116 A4 6312558 1 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Holder til fastgørelse af deleskinne A2
KS KL A2 6062284 30 Styk - Downloads
-
EU-overensstemmelseserklæring WKLG 1160 A4 / 6311233 , 0.13MB , pdfUK overensstemmenlseserklæring WKLG 1160 A4 / 6311233 , 0.09MB , pdfREACH Overensstemmelseserklæring WKLG 1160 A4 / 6311233 , 0.12MB , pdfRoHS Overensstemmelseserklæring WKLG 1160 A4 / 6311233 , 0.13MB , pdfMiljøvaredeklaration (EPD) WKLG 1160 A4 / 6311233 , 1.48MB , pdfMonteringsvejledning Wide span cable ladders , 7.96MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
