Kanalenhed, blind, højde 40-70 mm 2400 | 500 | 40 | 70 | 3

Kanalenhed, blind, højde 40-70 mm

Art.nr. 7424406 | EAN 4012195244172

Art.nr. / Type

Længde	2400 mm

Bredde

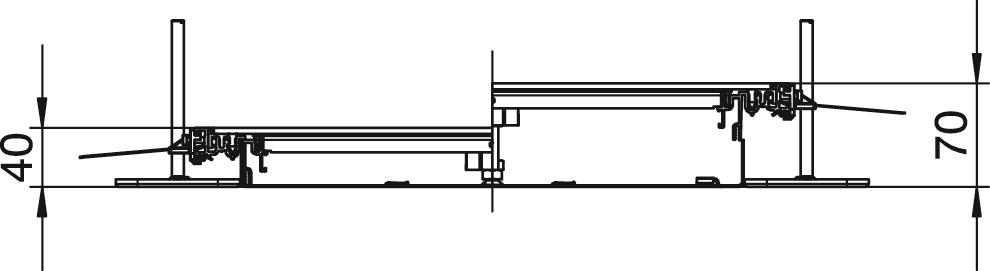

Kanalhøjde min.	40 mm

Kanalhøjde maks.	70 mm

Afdækninger	3

Produkt beskrivelse

Produkt beskrivelse

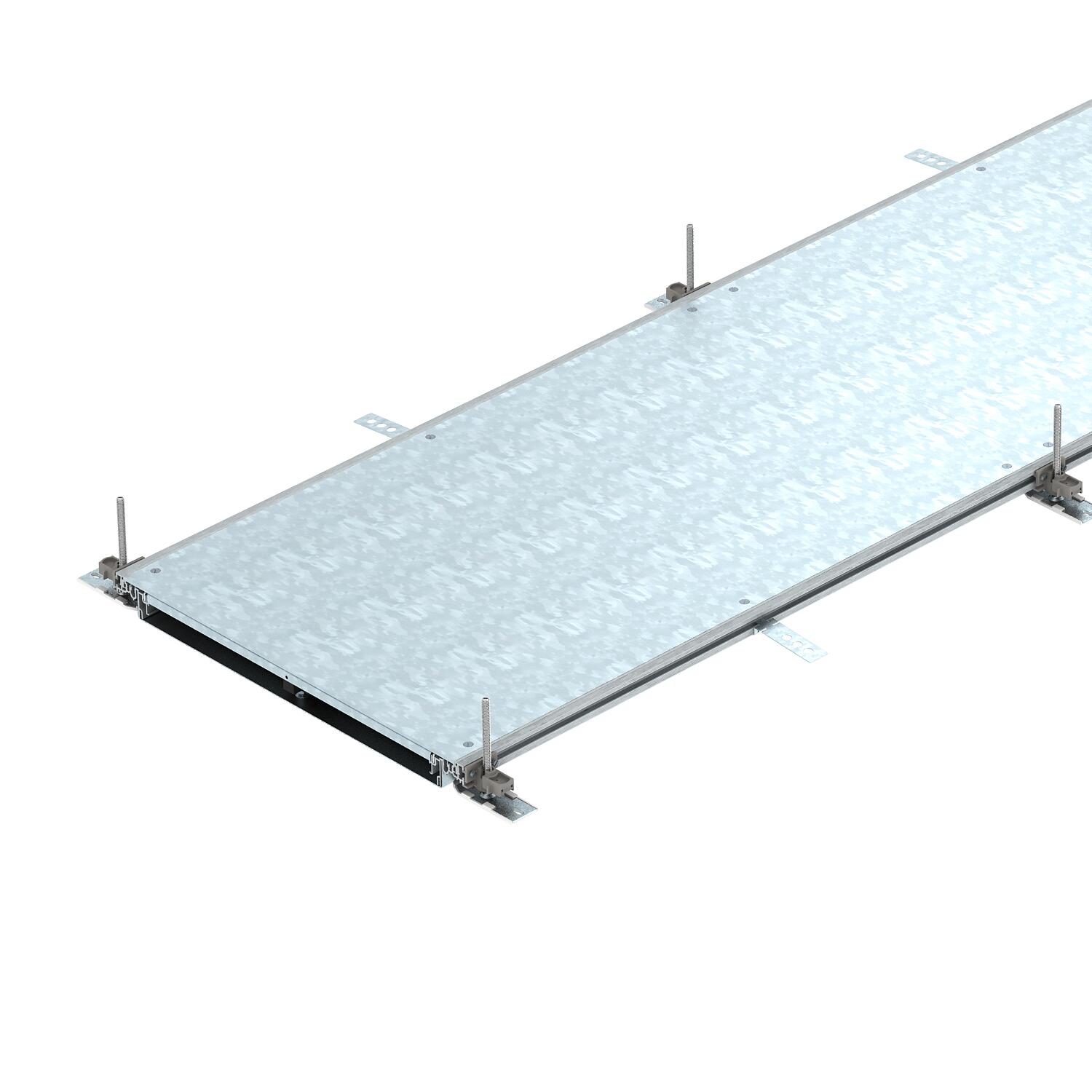

Monteringsklar kanalenhed til ledningsføring med 3 blinddæksler, bestående af kanalunderdel (bundbakke med side- og tæppekantlister) og kanallåg. Bundbakke med klemmeflige til selvkontakterende montering af skillevægge. Leverancen indeholder 6 højdenivellerbare fastgørelsesvinkler, 6 gulvankre og lågsamlingspakninger (3 stk. ved kanalbredde 200 og 300) eller nivellerbare lågsamlingsunderstøtninger: 3 stk. ved kanalbredde 400 og 6 stk. ved kanalbredde 500 og 600. Kanallåget er skruet på ved levering.

Tekniske data

Teknisk data

Afdækninger	3
Afskærmning monteringsåbning	Nej
Antal egnede monteringsenheder	3
Antal spor	3 St.
Antallet af stikbare skillevægge	2
Bredde	500 mm
CO2 fodaftryk (GWP) fra vugge til port	93,2942 kg CO2e / 1 meter
deleskinne fastgørelse	Indgreb
Dimension	2400x500x40
Dækselfastgørelse, går i indgreb	Nej
Effektivt tværsnit	8500 mm²
Egnet til ekspansionsfuge	Nej
Gulvplade	Ja
Indbygningsåbning til tank på gulvet	Nej
Kan kobles fra	Nej
Kanalhøjde maks.	70 mm

Kanalhøjde min.	40 mm
Låg kan aftages	Ja
Længde	2400 mm
Materiale	Stål
Materialetykkelse dæksel	4
Med deleskinne	Nej
Med overhæng	Ja
Med potentialudligning	Nej
Med tilslutningsåbning	Nej
Min. cementtykkelse	40
Monteringsåbning	Uden
Nivelleringsområde maks.	70 mm
Nivelleringsområde min.	40 mm
Overflade	båndgalvaniseret
Tætningsmonteringsmulighed	Ja

Alle typer

Alle typer

Type	Længde	Bredde	Kanalhøjde min.	Kanalhøjde maks.	Afdækninger	Art.nr.	Mængde	Min. salgsenhed
OKA-W2004030	2400 mm	200 mm	40 mm	70 mm	3	7424400	m	2,4 m
OKA-W3004030	2400 mm	300 mm	40 mm	70 mm	3	7424402	m	2,4 m
OKA-W5004030	2400 mm	500 mm	40 mm	70 mm	3	7424406	m	2,4 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Byggesæt til bøjning mod højre, højde 40-150 mm	OKA-G50040150FBR	7423976	Styk	1 Styk
Kanalendestykke, højde 40-150 mm	OKA-G50040150ES	7424286	Styk	1 Styk
Byggesæt til kanalforgrening T og kryds	OKA FB2 TX	7424821	Styk	1 Styk
Sidemonteret dåse til GES9, højde 40-70 mm	OKA-W A 4030 9	7424884	Styk	1 Styk
Monteringsenhed til GES4, højde 60-110 mm	OKA-W A 6050 4	7424900	Styk	1 Styk
Sidemonteret dåse til GES6, højde 60-110 mm	OKA-W A 6050 6	7424902	Styk	1 Styk
Tilslutningsvinkel til beskyttelsesleder	8AWR	6288704	Styk	10 Styk
