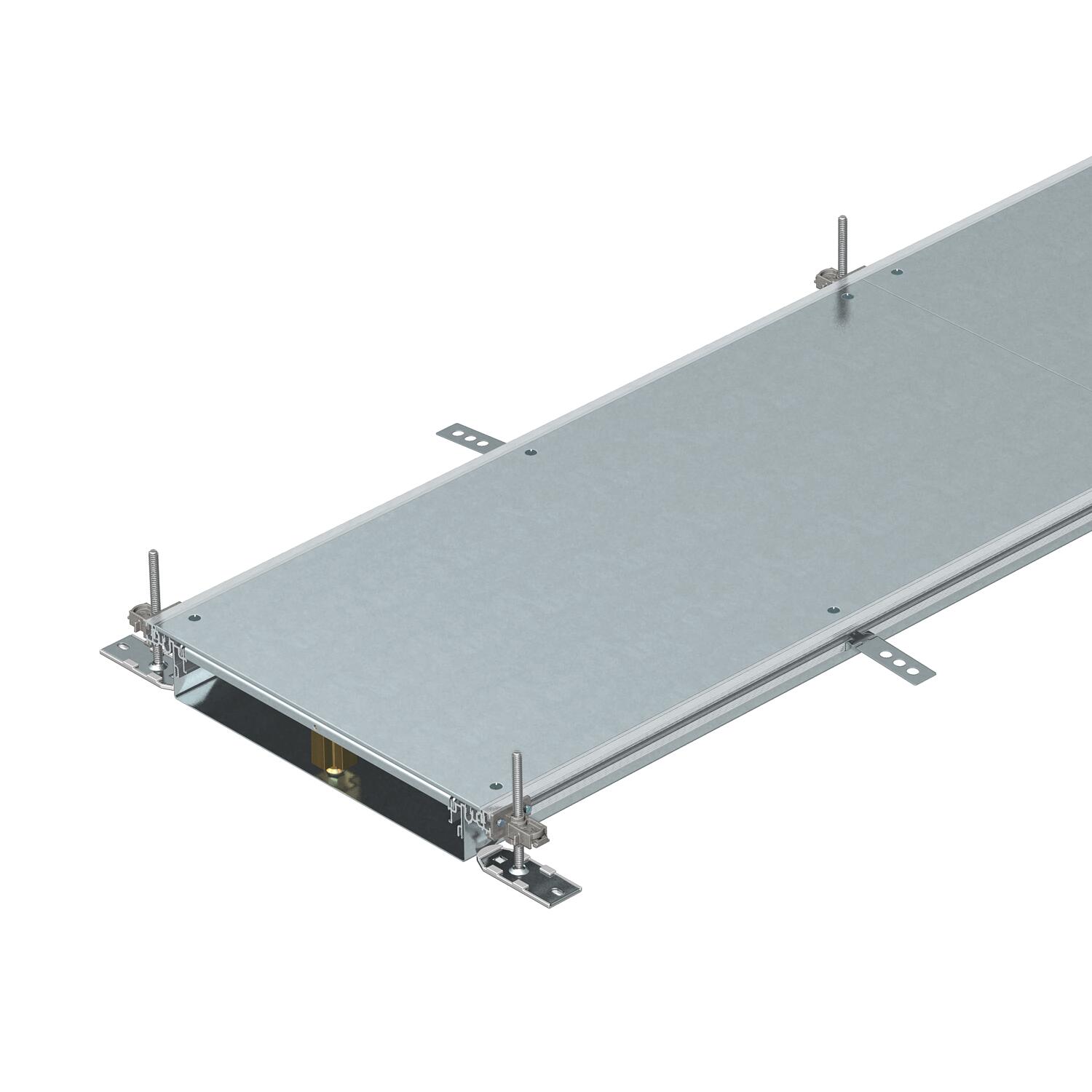

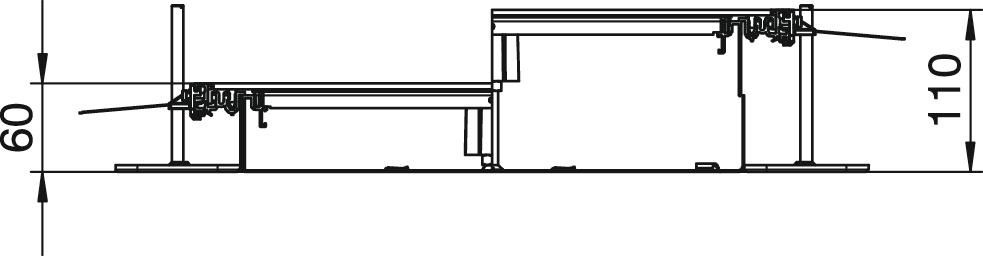

Kanalenhed, blind, højde 60-110 mm
Art.nr. 7424420 | EAN 4012195244196
- Produkt beskrivelse
-

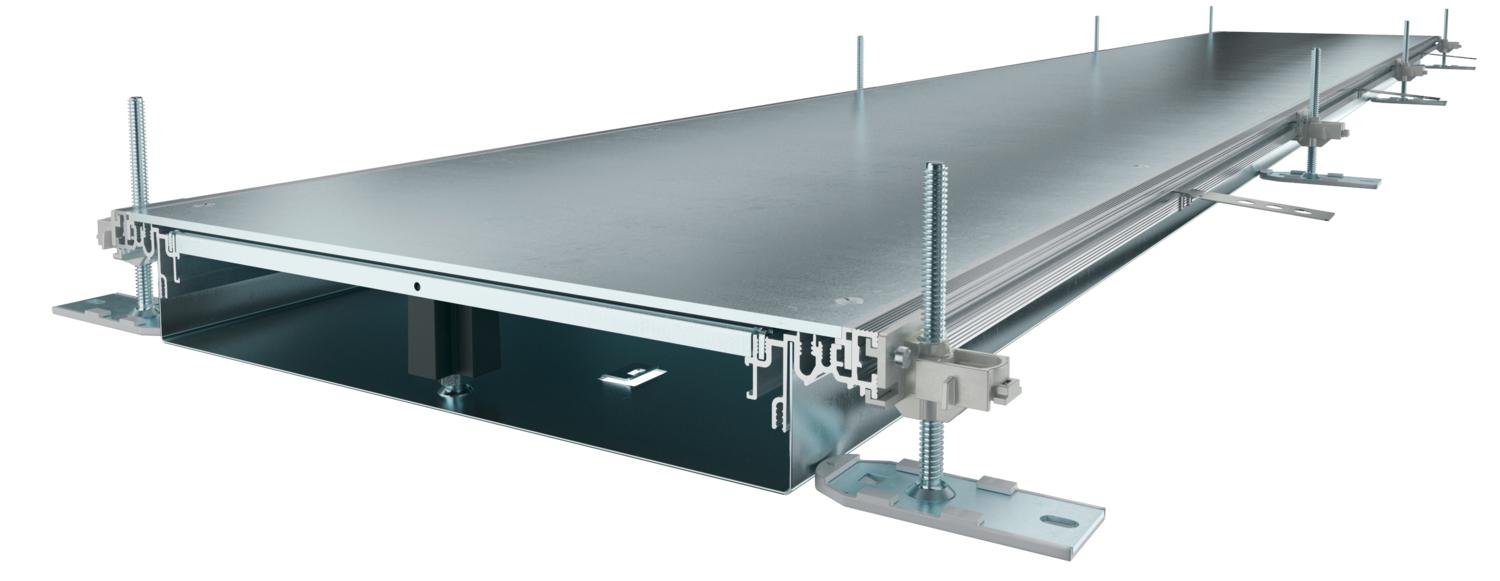

Produkt beskrivelseMonteringsklar kanalenhed til ledningsføring med 3 blinddæksler, bestående af kanalunderdel (bundbakke med side- og tæppekantlister) og kanallåg. Bundbakke med klemmeflige til selvkontakterende montering af skillevægge. Leverancen indeholder 6 højdenivellerbare fastgørelsesvinkler, 6 gulvankre og lågsamlingspakninger (3 stk. ved kanalbredde 200 og 300) eller nivellerbare lågsamlingsunderstøtninger: 3 stk. ved kanalbredde 400 og 6 stk. ved kanalbredde 500 og 600. Kanallåget er skruet på ved levering.
-
- Tekniske data
-
Teknisk data
Afdækninger 3 Afskærmning monteringsåbning Nej Antal egnede monteringsenheder 3 Antal spor 2 St. Antallet af stikbare skillevægge 1 Bredde 200 mm CO₂ fodaftryk (GWP) fra vugge til port 37,9923 kg CO₂e / 1 meter deleskinne fastgørelse Indgreb Dimension 2400x200x60 Dækselfastgørelse, går i indgreb Nej Effektivt tværsnit 5200 mm² Egnet til ekspansionsfuge Nej Gulvplade Ja Indbygningsåbning til tank på gulvet Nej Kan kobles fra Nej Kanalhøjde maks. 110 mm Kanalhøjde min. 60 mm Låg kan aftages Ja Længde 2400 mm Materiale Stål Materialetykkelse dæksel 4 Med deleskinne Nej Med overhæng Ja Med potentialudligning Nej Med tilslutningsåbning Nej Min. cementtykkelse 60 Monteringsåbning Uden Nivelleringsområde maks. 110 mm Nivelleringsområde min. 60 mm Overflade båndgalvaniseret Tætningsmonteringsmulighed Ja - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Kanalendestykke, højde 40-150 mm
OKA-G20040150ES 7424280 1 Styk
Byggesæt til kanalforgrening T og kryds
OKA FB2 TX 7424821 1 Styk
Monteringsenhed til GES4, højde 60-110 mm
OKA-W A 6050 4 7424900 1 Styk
Sidemonteret dåse til GES6, højde 60-110 mm
OKA-W A 6050 6 7424902 1 Styk
Tilslutningsvinkel til beskyttelsesleder
8AWR 6288704 10 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Mellemstykke, kanalhøjde 40 mm
OKA2 TW 40 7401988 2,4 m
Sugekop, 300 N
WZ 1029 7408634 1 Styk - Downloads
-
EU-overensstemmelseserklæring OKA-W2006050 / 7424420 , 0.20MB , pdfREACH Overensstemmelseserklæring OKA-W2006050 / 7424420 , 0.12MB , pdfRoHS Overensstemmelseserklæring OKA-W2006050 / 7424420 , 0.13MB , pdfCertificering VDE-certificering OKA , 0.18MB , pdfTil dette produkt er ingen udbudstekster til rådighed
