Kanalenhed, blind, med kliklås, højde 100-150 mm 2400 | 400 | 100 | 150 | 3

Kanalenhed, blind, med kliklås, højde 100-150 mm

Art.nr. 7424504 | EAN 4012195244493

Art.nr. / Type

Længde	2400 mm

Bredde

Kanalhøjde min.	100 mm

Kanalhøjde maks.	150 mm

Afdækninger	3

Produkt beskrivelse

Produkt beskrivelse

Monteringsklar kanalenhed til ledningsføring med 3 blinddæksler med kliklås, bestående af kanalunderdel (bundbakke med side- og tæppekantlister) og kanallåg. Bundbakke med klemmeflige til selvkontakterende montering af skillevægge. Leverancen indeholder 6 højdenivellerbare fastgørelsesvinkler, 6 gulvankre og lågsamlingspakninger (3 stk. ved kanalbredde 200 og 300) eller nivellerbare lågsamlingsunderstøtninger: 3 stk. ved kanalbredde 400 og 6 stk. ved kanalbredde 500 og 600. Ved levering er kanallåget skruet på, og låseclips er monteret.

Tekniske data

Teknisk data

Afdækninger	3
Afskærmning monteringsåbning	Nej
Antal egnede monteringsenheder	3
Antal spor	3 St.
Antallet af stikbare skillevægge	2
Bredde	400 mm
deleskinne fastgørelse	Kan stikkes i

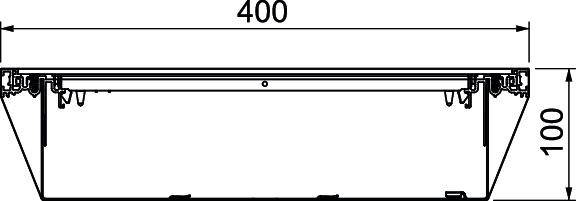

Dimension	2400x400x100
Dækselfastgørelse, går i indgreb	Ja
Egnet til ekspansionsfuge	Nej
Gulvplade	Ja
Indbygningsåbning til tank på gulvet	Nej
Kan kobles fra	Nej
Kanalhøjde maks.	150 mm
Kanalhøjde min.	100 mm

Låg kan aftages	Ja
Længde	2400 mm
Materiale	Stål
Materialetykkelse dæksel	4
Med deleskinne	Nej
Med overhæng	Ja
Med potentialudligning	Nej
Med tilslutningsåbning	Nej
Min. cementtykkelse	100
Monteringsåbning	Uden
Nivelleringsområde maks.	150 mm
Nivelleringsområde min.	100 mm
Overflade	båndgalvaniseret
Tætningsmonteringsmulighed	Ja

Alle typer

Alle typer

Type	Længde	Bredde	Kanalhøjde min.	Kanalhøjde maks.	Afdækninger	Art.nr.	Mængde	Min. salgsenhed
OKA-W20010050R	2400 mm	200 mm	100 mm	150 mm	3	7424500	m	2,4 m
OKA-W30010050R	2400 mm	300 mm	100 mm	150 mm	3	7424502	m	2,4 m
OKA-W40010050R	2400 mm	400 mm	100 mm	150 mm	3	7424504	m	2,4 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Byggesæt til bøjning mod venstre, højde 40-240 mm	OKA-G40040240FBL	7423964	Styk	1 Styk
Byggesæt til bøjning mod højre, højde 40-240 mm	OKA-G40040240FBR	7423984	Styk	1 Styk
Endeafslutning, højde 40-240 mm	OKA-G40040240ES	7424304	Styk	1 Styk
Byggesæt til kanalforgrening T og kryds	OKA FB2 TX	7424821	Styk	1 Styk
Tilslutningsvinkel til beskyttelsesleder	8AWR	6288704	Styk	10 Styk

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Mellemstykke, kanalhøjde 100 mm	OKA2 TW 100	7401960	m	2,4 m
Mellemstykke, kanalhøjde 40 mm	OKA2 TW 40	7401988	m	2,4 m
Mellemstykke, kanalhøjde 50 mm	OKA2 TW 50	7401992	m	2,4 m
Mellemstykke, kanalhøjde 60 mm	OKA2 TW 60	7401996	m	2,4 m
Mellemstykke, kanalhøjde 70 mm	OKA2 TW 70	7402000	m	2,4 m
Mellemstykke, kanalhøjde 80 mm	OKA2 TW 80	7402004	m	2,4 m
Mellemstykke, kanalhøjde 90 mm	OKA2 TW 90	7402008	m	2,4 m
Sugekop, 300 N	WZ 1029	7408634	Styk	1 Styk
