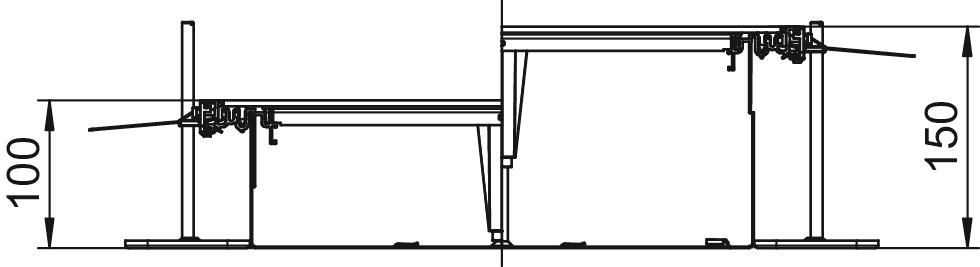

Kanalenhed til GES4, højde 100-150 mm
Art.nr. 7424620 | EAN 4012195244714
- Produkt beskrivelse
-

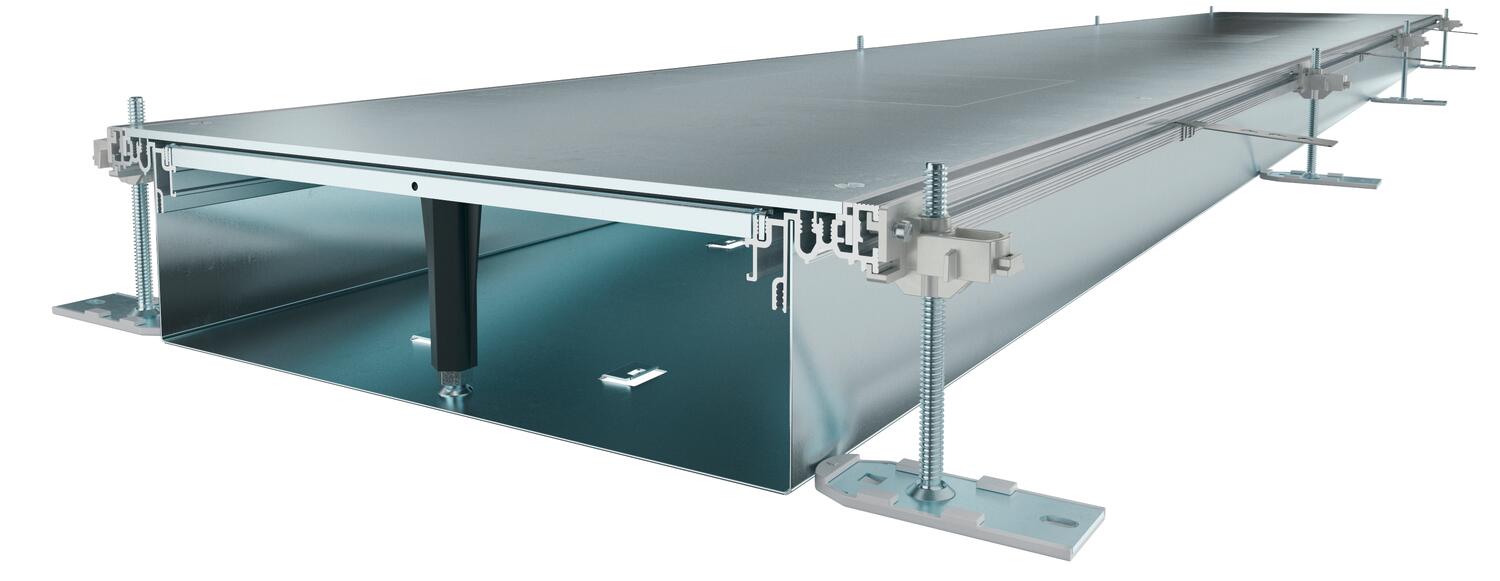

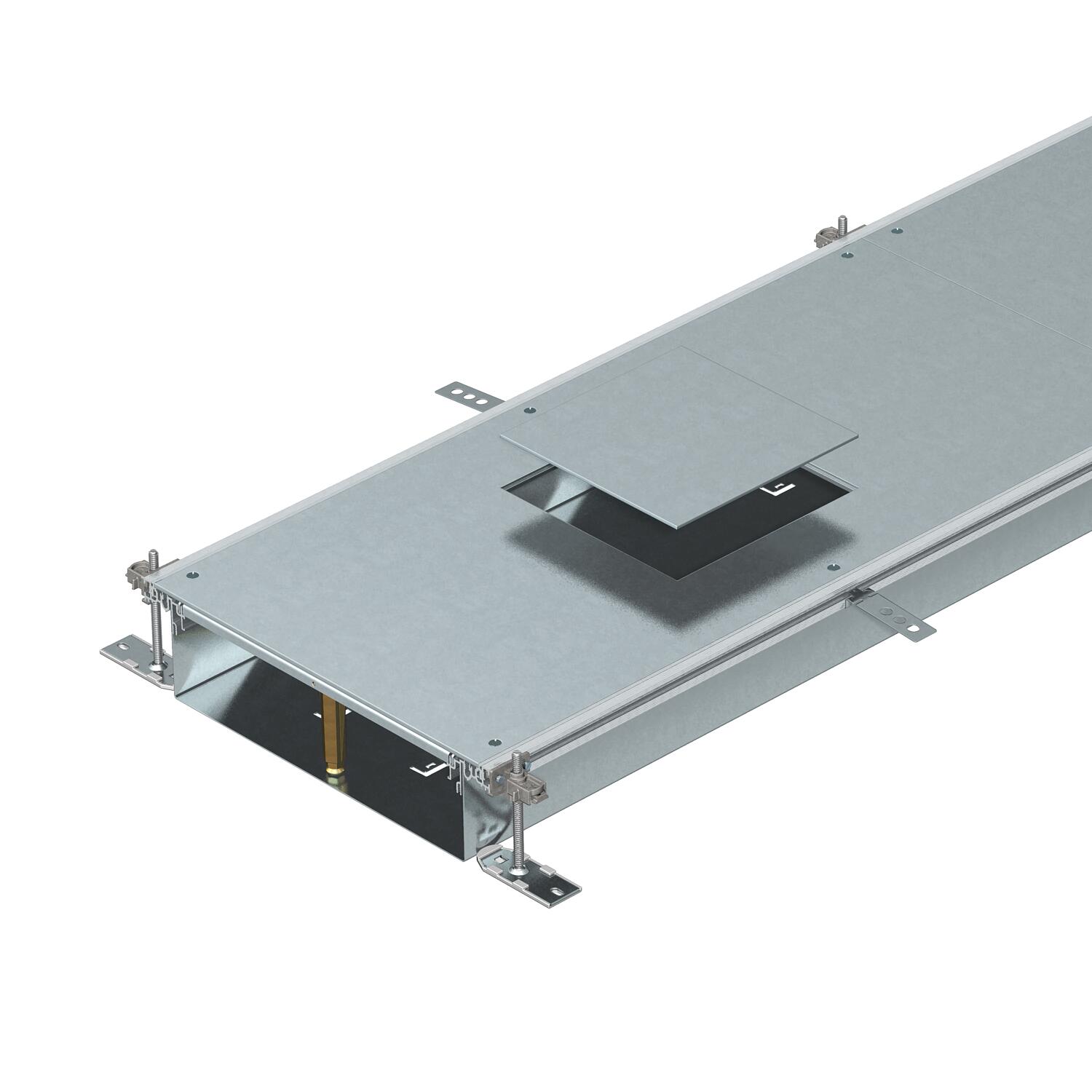

Produkt beskrivelseMonteringsklar kanalenhed med 3 eller 6 monteringsplader til kabeltrækning og til indbygning af indsatse i størrelse 4, bestående af kanalunderdel (bundbakke med side- og tæppekantlister) og kanallåg med afblændet monteringsåbning. Bundbakke med klemmeflige til selvkontakterende montering af skillevægge. Leverancen indeholder 6 højdenivellerbare fastgørelsesvinkler, 6 gulvankre og lågsamlingspakninger (3 stk. ved kanalbredde 300) eller nivellerbare lågsamlingsunderstøtninger: 3 stk. ved kanalbredde 400 og 6 stk. ved kanalbredde 500 og 600. Kanallåget er skruet på ved levering.
Låg til påskruning med en åbning til en monteringsenhed af nominel størrelse 4.
-
- Tekniske data
-
Teknisk data
Afdækninger 3 Afskærmning monteringsåbning Ja Antal egnede monteringsenheder 3 Antal spor 3 St. Antallet af stikbare skillevægge 2 Bredde 300 mm CO2 fodaftryk (GWP) fra vugge til port 64,7423 kg CO2e / 1 meter deleskinne fastgørelse Kan stikkes i Dimension 2400x300x100 Dækselfastgørelse, går i indgreb Nej Egnet til ekspansionsfuge Nej Gulvplade Ja Indbygningsåbning til tank på gulvet Nej Kan kobles fra Nej Kanalhøjde maks. 150 mm Kanalhøjde min. 100 mm Låg kan aftages Ja Længde 2400 mm Materiale Stål Materialetykkelse dæksel 4 Med deleskinne Nej Med overhæng Ja Med potentialudligning Nej Med tilslutningsåbning Ja Min. cementtykkelse 100 Monteringsåbning Til komponentindsats Monteringsåbning Kvadratiske Nivelleringsområde maks. 150 mm Nivelleringsområde min. 100 mm Nominel størrelse til monteringsenheder 4 Overflade båndgalvaniseret Tætningsmonteringsmulighed Ja - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Byggesæt til bøjning mod venstre, højde 40-240 mm
OKA-G30040240FBL 7423962 1 Styk
Endeafslutning, højde 40-240 mm
OKA-G30040240ES 7424302 1 Styk
Byggesæt til kanalforgrening T og kryds
OKA FB2 TX 7424821 1 Styk
Tilslutningsvinkel til beskyttelsesleder
8AWR 6288704 10 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Sugekop, 300 N
WZ 1029 7408634 1 Styk - Downloads
-
EU-overensstemmelseserklæring OKA-W30010050D4 / 7424620 , 0.20MB , pdfREACH Overensstemmelseserklæring OKA-W30010050D4 / 7424620 , 0.12MB , pdfRoHS Overensstemmelseserklæring OKA-W30010050D4 / 7424620 , 0.13MB , pdfCertificering VDE-certificering OKA , 0.18MB , pdfTil dette produkt er ingen udbudstekster til rådighed
