Kanalenhed til GES4, højde 40-140 mm
Art.nr. 7424120 | EAN 4012195243458
- Produkt beskrivelse
-

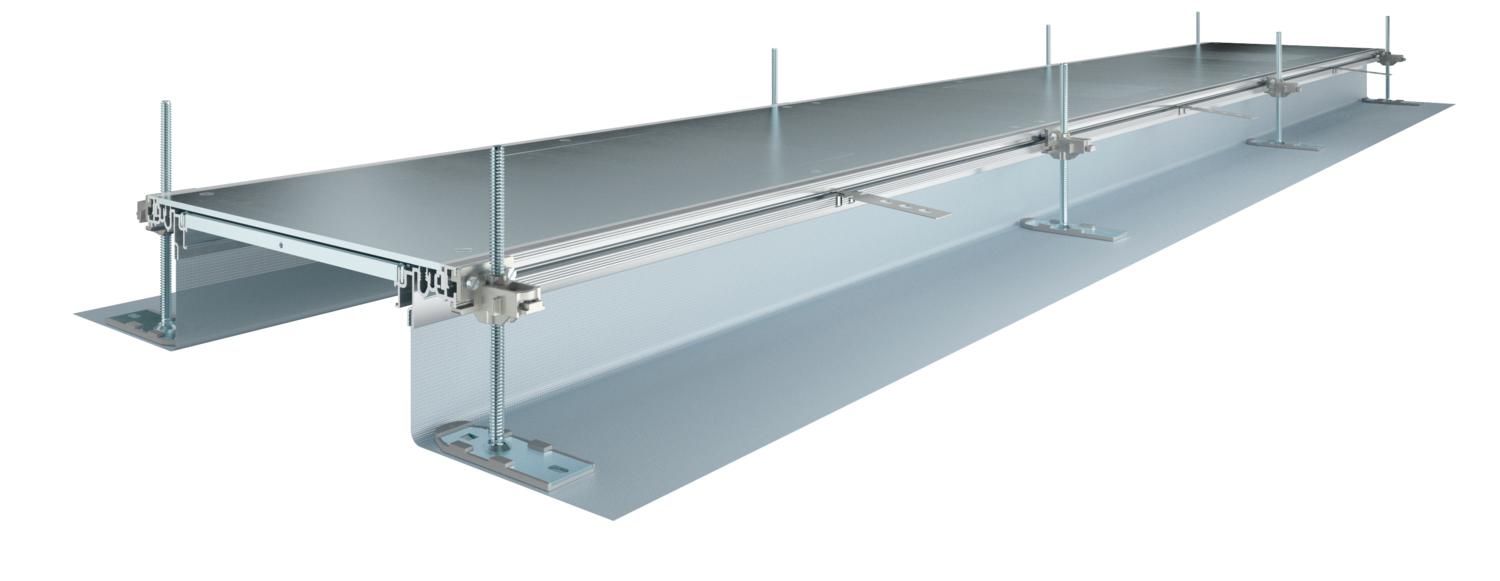

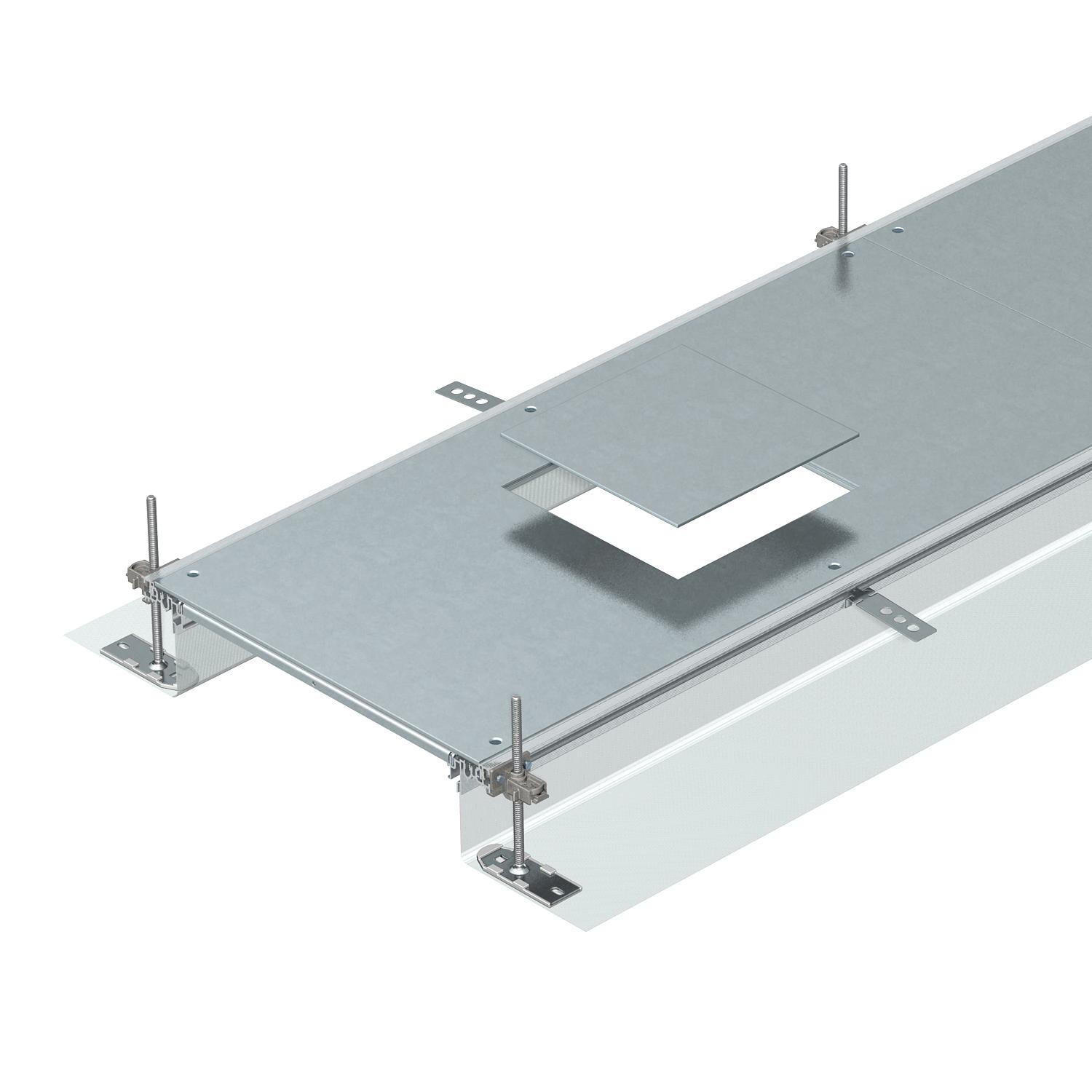

Produkt beskrivelseMonteringsklar kanalenhed med 3 monteringsdækslerr til kabeltrækning og til indbygning af indsatse i nominel størrelse 4, bestående af to sideprofiler med påsat fleksibel sidevæg af metalvæv, tæppekantlister 4 mm og kanaldæksel med afblændet monteringsåbning. 6 højdenivellérbare fastgørelsesvinkler, 6 gulvankre og 3 dækselsamlingspakninger ved nominel kanalbredde 300, 3 nivellérbare dækselsamlingsstøtter ved nominel kanalbredde 400 og 6 dækselsamlingsstøtter ved nominel kanalbredde 500 og 600 er en del af leveringsomfanget. De absolut nødvendige nivelleringsenheder (bemærk nivelleringshøjden) til dækselsamlingsstøtterne 400, 500 og 600 er ikke indeholdt i leverancen, men skal bestilles separat. Kanaldækslet er skruet på ved levering.
-
- Tekniske data
-
Teknisk data

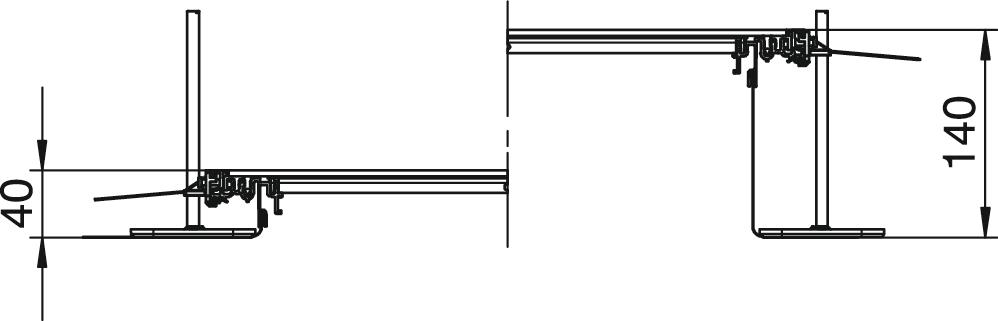

Afdækninger 3 Afskærmning monteringsåbning Ja Antal egnede monteringsenheder 3 Bredde 300 mm Dimension 2400x300x140 Dækselfastgørelse, går i indgreb Nej Egnet til ekspansionsfuge Nej Gulvplade Nej Indbygningsåbning til tank på gulvet Nej Kan kobles fra Ja Kanalhøjde maks. 140 mm Kanalhøjde min. 40 mm Låg kan aftages Ja Længde 2400 mm Materiale Stål Materialetykkelse dæksel 4 Med deleskinne Nej Med overhæng Ja Med potentialudligning Nej Med tilslutningsåbning Ja Min. cementtykkelse 40 Monteringsåbning Kvadratiske Monteringsåbning Til komponentindsats Nivelleringsområde maks. 140 mm Nivelleringsområde min. 40 mm Nominel størrelse til monteringsenheder 4 Overflade båndgalvaniseret Tætningsmonteringsmulighed Ja - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Byggesæt til bøjning mod højre, højde 40-150 mm
OKA-G30040150FBR 7423972 1 Styk
Kanalendestykke, højde 40-150 mm
OKA-G30040150ES 7424282 1 Styk
Byggesæt til kanalforgrening T og kryds
OKA FB2 TX 7424821 1 Styk
Tilslutningsvinkel til beskyttelsesleder
8AWR 6288704 10 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Deleskinne 60 FS
TSG 60 FS 6062068 45 m
Deleskinne 85 FS
TSG 85 FS 6062114 3 m
Deleskinne 110 FS
TSG 110 FS 6062122 30 m
Sugekop, 300 N
WZ 1029 7408634 1 Styk - Downloads
-
EU-overensstemmelseserklæring OKA-G30040140D4 / 7424120 , 0.20MB , pdfCertificering VDE-certificering OKA , 0.18MB , pdf
