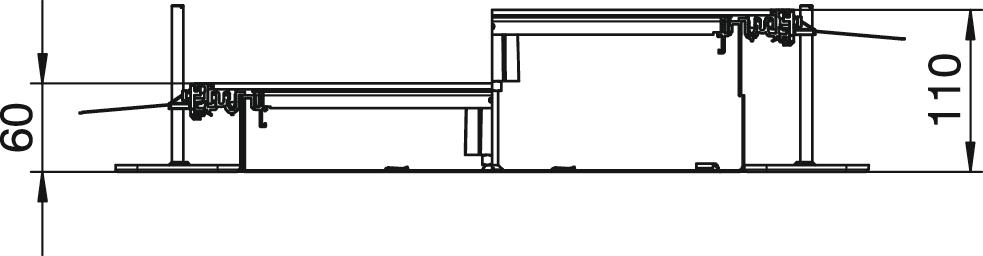

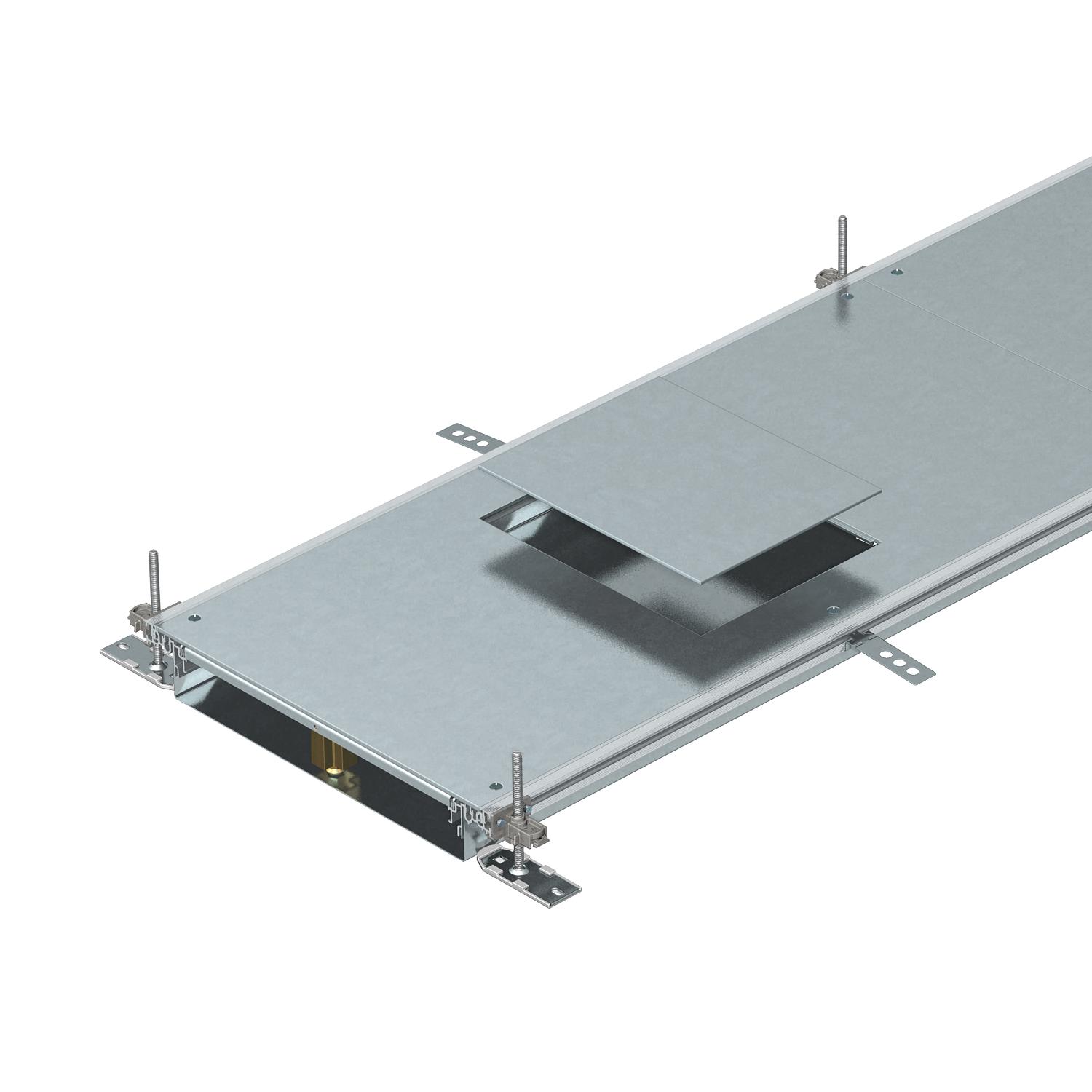

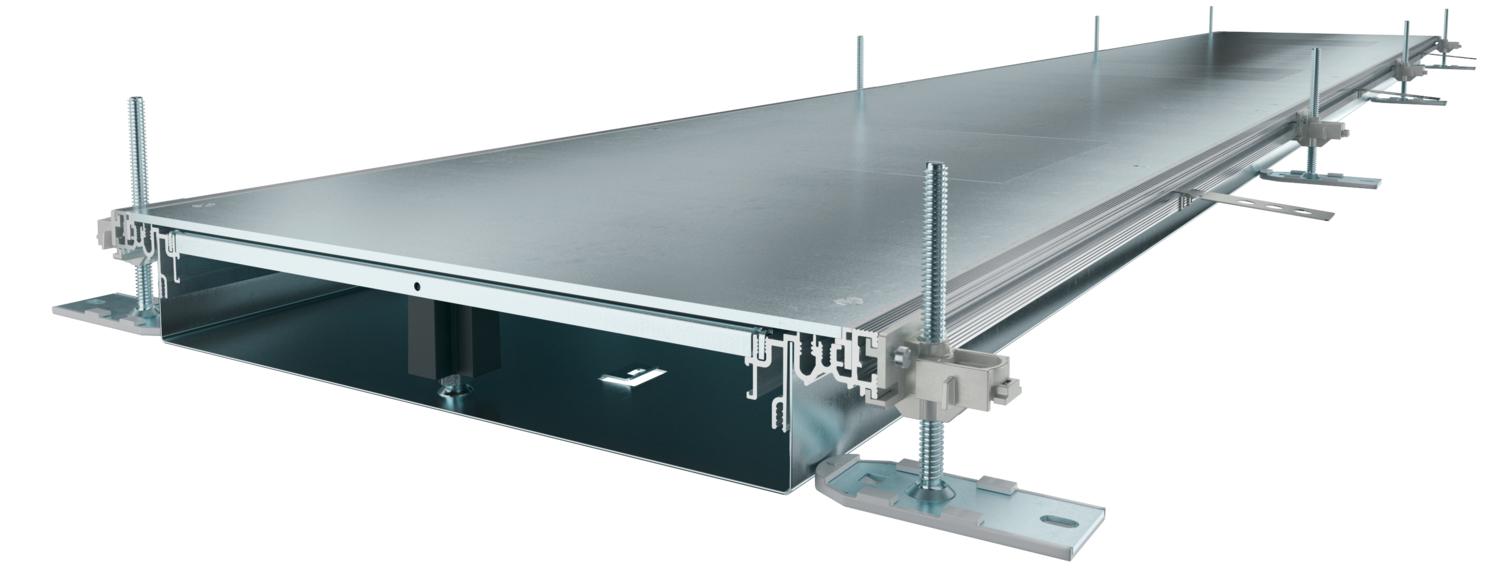

Kanalenhed til GES6, højde 60-110 mm
Art.nr. 7424662 | EAN 4012195244752
- Produkt beskrivelse
-
Produkt beskrivelseMonteringsklar kanalenhed med 3 eller 6 monteringsplader til kabeltrækning og til indbygning af indsatse i størrelse 6, bestående af kanalunderdel (bundbakke med side- og tæppekantlister) og kanallåg med afblændet monteringsåbning. Bundbakke med klemmeflige til selvkontakterende montering af skillevægge. Leverancen indeholder 6 højdenivellerbare fastgørelsesvinkler, 6 gulvankre og nivellerbare lågsamlingsunderstøtninger: 3 stk. ved kanalbredde 400 og 6 stk. ved kanalbredde 500 og 600. Kanallåget er skruet på ved levering.
-
- Tekniske data
-
Teknisk data
Afdækninger 3 Afskærmning monteringsåbning Ja Antal egnede monteringsenheder 3 Antal spor 3 St. Antallet af stikbare skillevægge 2 Bredde 400 mm deleskinne fastgørelse Kan stikkes i Dimension 2400x400x60 Dækselfastgørelse, går i indgreb Nej Egnet til ekspansionsfuge Nej Gulvplade Ja Indbygningsåbning til tank på gulvet Nej Kan kobles fra Nej Kanalhøjde maks. 110 mm Kanalhøjde min. 60 mm Låg kan aftages Ja Længde 2400 mm Materiale Stål Materialetykkelse dæksel 4 Med deleskinne Nej Med overhæng Ja Med potentialudligning Nej Med tilslutningsåbning Ja Min. cementtykkelse 60 Monteringsåbning Kvadratiske Monteringsåbning Til komponentindsats Nivelleringsområde maks. 110 mm Nivelleringsområde min. 60 mm Nominel størrelse til monteringsenheder 6 Overflade båndgalvaniseret Tætningsmonteringsmulighed Ja - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

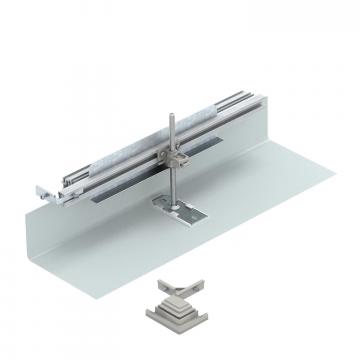

Byggesæt til bøjning mod venstre, højde 40-150 mm
OKA-G40040150FBL 7423954 1 Styk

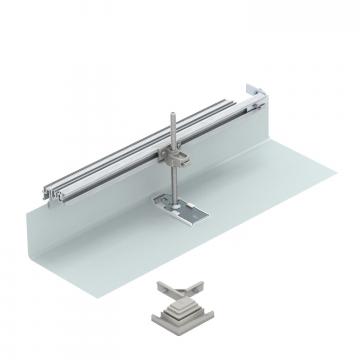

Byggesæt til bøjning mod højre, højde 40-150 mm
OKA-G40040150FBR 7423974 1 Styk

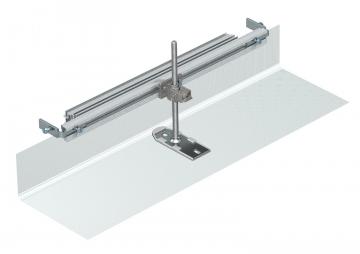

Kanalendestykke, højde 40-150 mm
OKA-G40040150ES 7424284 1 Styk

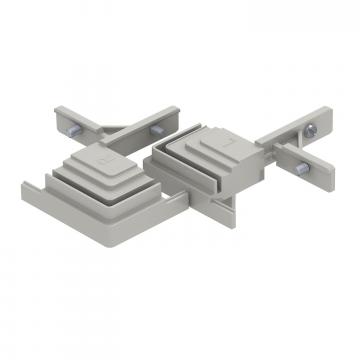

Byggesæt til kanalforgrening T og kryds
OKA FB2 TX 7424821 1 Styk
Tilslutningsvinkel til beskyttelsesleder
8AWR 6288704 10 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Mellemstykke, kanalhøjde 100 mm
OKA2 TW 100 7401960 2,4 m

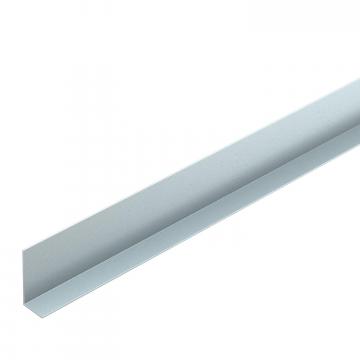

Mellemstykke, kanalhøjde 40 mm
OKA2 TW 40 7401988 2,4 m
Mellemstykke, kanalhøjde 50 mm
OKA2 TW 50 7401992 2,4 m

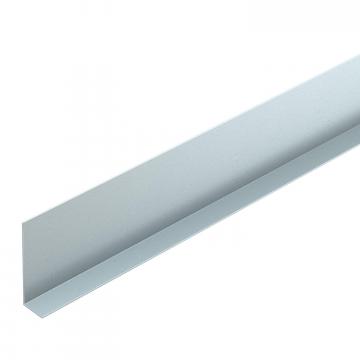

Mellemstykke, kanalhøjde 60 mm
OKA2 TW 60 7401996 2,4 m
Mellemstykke, kanalhøjde 70 mm
OKA2 TW 70 7402000 2,4 m

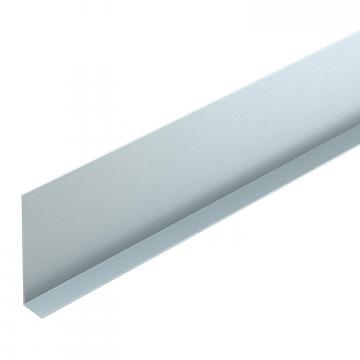

Mellemstykke, kanalhøjde 80 mm
OKA2 TW 80 7402004 2,4 m

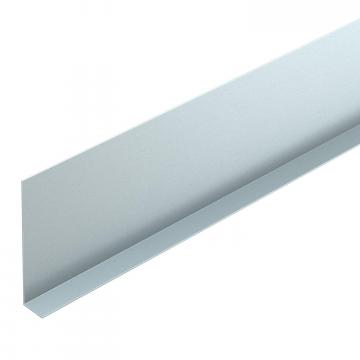

Mellemstykke, kanalhøjde 90 mm
OKA2 TW 90 7402008 2,4 m
Sugekop, 300 N
WZ 1029 7408634 1 Styk - Downloads
-
EU-overensstemmelseserklæring OKA-W4006050D6 / 7424662 , 0.20MB , pdfREACH Overensstemmelseserklæring OKA-W4006050D6 / 7424662 , 0.13MB , pdfRoHS Overensstemmelseserklæring OKA-W4006050D6 / 7424662 , 0.13MB , pdfCertificering VDE-certificering OKA , 0.18MB , pdfTil dette produkt er ingen udbudstekster til rådighed
