Kanalenhed til GES9, højde 100-150 mm 2400 | 600 | 100 | 150 | 6

Kanalenhed til GES9, højde 100-150 mm

Art.nr. 7424744 | EAN 4012195244950

Art.nr. / Type

Længde	2400 mm

Bredde

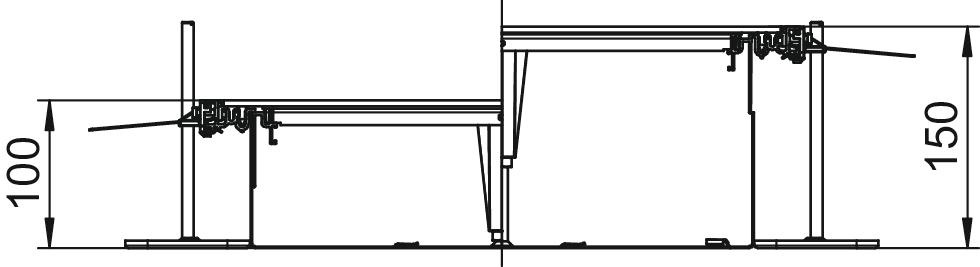

Kanalhøjde min.	100 mm

Kanalhøjde maks.	150 mm

Afdækninger

Produkt beskrivelse

Produkt beskrivelse

Monteringsklar kanalenhed med 3 eller 6 monteringsplader til kabeltrækning og til indbygning af indsatse i størrelse 9, bestående af kanalunderdel (bundbakke med side- og tæppekantlister) og kanallåg med afblændet monteringsåbning. Bundbakke med klemmeflige til selvkontakterende montering af skillevægge. Leverancen indeholder 6 højdenivellerbare fastgørelsesvinkler, 6 gulvankre og nivellerbare lågsamlingsunderstøtninger: 3 stk. ved kanalbredde 400 og 6 stk. ved kanalbredde 500 og 600. Kanallåget er skruet på ved levering.

Tekniske data

Teknisk data

Afdækninger	6
Afskærmning monteringsåbning	Ja
Antal egnede monteringsenheder	6
Antal spor	3 St.
Antallet af stikbare skillevægge	2
Bredde	600 mm
deleskinne fastgørelse	Kan stikkes i
Dimension	2400x600x100
Dækselfastgørelse, går i indgreb	Nej
Egnet til ekspansionsfuge	Nej
Gulvplade	Ja
Indbygningsåbning til tank på gulvet	Nej
Kan kobles fra	Ja
Kanalhøjde maks.	150 mm
Kanalhøjde min.	100 mm
Låg kan aftages	Ja

Længde	2400 mm
Materiale	Stål
Materialetykkelse dæksel	4
Med deleskinne	Nej
Med overhæng	Ja
Med potentialudligning	Nej
Med tilslutningsåbning	Ja
Min. cementtykkelse	100
Monteringsåbning	Kvadratiske
Monteringsåbning	Til komponentindsats
Nivelleringsområde maks.	150 mm
Nivelleringsområde min.	100 mm
Nominel størrelse til monteringsenheder	9
Overflade	båndgalvaniseret
Tætningsmonteringsmulighed	Ja

Alle typer

Alle typer

Type	Længde	Bredde	Kanalhøjde min.	Kanalhøjde maks.	Afdækninger	Art.nr.	Mængde	Min. salgsenhed
OKA-W40010050D9	2400 mm	400 mm	100 mm	150 mm	3	7424740	m	2,4 m
OKA-W50010050D9	2400 mm	500 mm	100 mm	150 mm	6	7424742	m	2,4 m
OKA-W60010050D9	2400 mm	600 mm	100 mm	150 mm	6	7424744	m	2,4 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Endeafslutning, højde 40-240 mm	OKA-G60040240ES	7424308	Styk	1 Styk
Byggesæt til kanalforgrening T og kryds	OKA FB2 TX	7424821	Styk	1 Styk
Tilslutningsvinkel til beskyttelsesleder	8AWR	6288704	Styk	10 Styk

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Mellemstykke, kanalhøjde 100 mm	OKA2 TW 100	7401960	m	2,4 m
Mellemstykke, kanalhøjde 40 mm	OKA2 TW 40	7401988	m	2,4 m
Mellemstykke, kanalhøjde 50 mm	OKA2 TW 50	7401992	m	2,4 m
Mellemstykke, kanalhøjde 60 mm	OKA2 TW 60	7401996	m	2,4 m
Mellemstykke, kanalhøjde 70 mm	OKA2 TW 70	7402000	m	2,4 m
Mellemstykke, kanalhøjde 80 mm	OKA2 TW 80	7402004	m	2,4 m
Mellemstykke, kanalhøjde 90 mm	OKA2 TW 90	7402008	m	2,4 m
Sugekop, 300 N	WZ 1029	7408634	Styk	1 Styk
