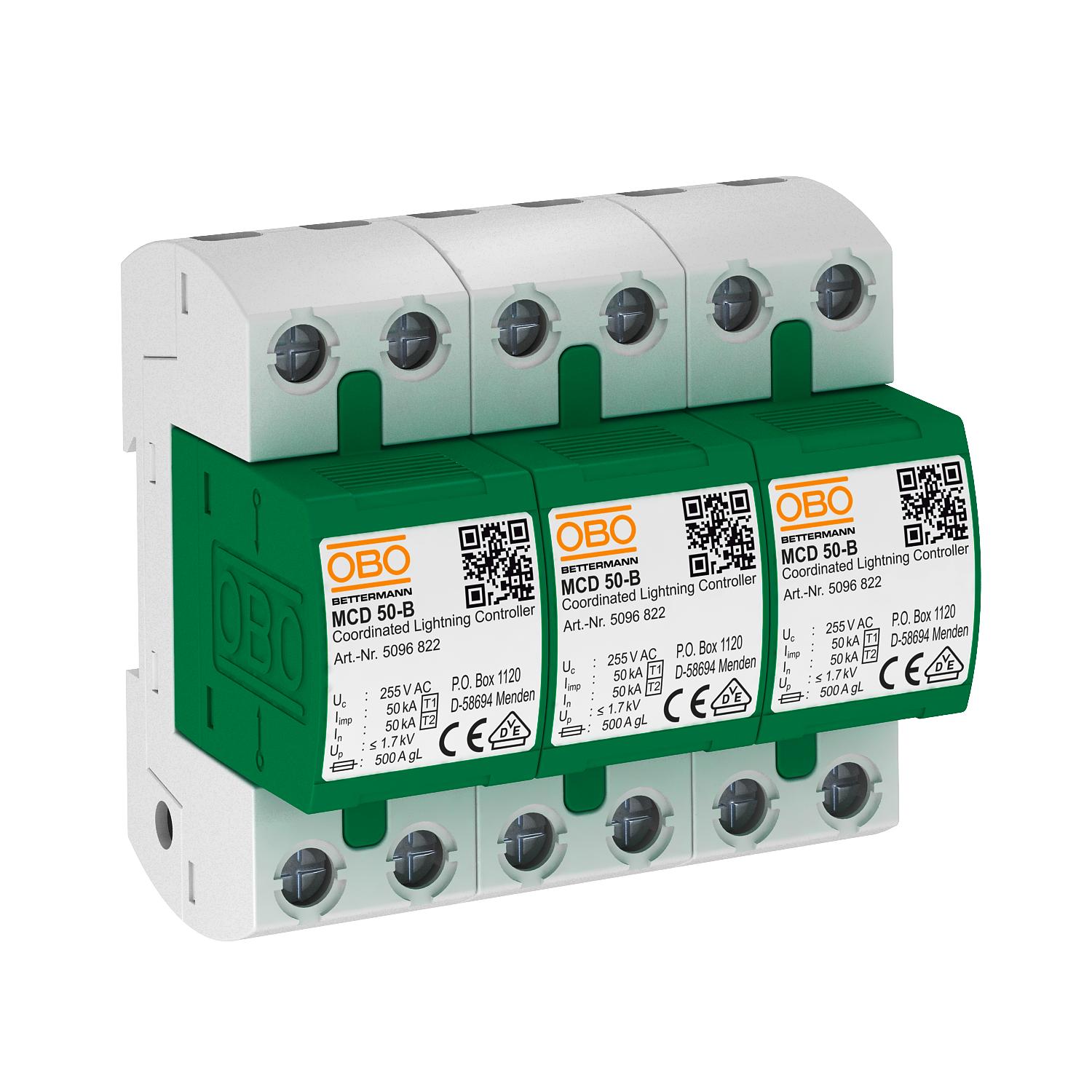

Kombiafleder, 3-polet
Art.nr. 5096877 | EAN 4012195077077
- Produkt beskrivelse
-
Produkt beskrivelseLynstrømsafleder type 1+2, 3-polet, til anvendelse i TN-C-net.Helt færdigmonteret og klar til tilslutning bestående af: 3 x MCD 50-B: Koordineret lynafbryder type 1 + 2 EN 61643-11. Til interface 0 til 2 (LPZ) iht. lynbeskyttelseszone-konceptet iht. IEC 62305 eller VDE 0185-305.
• Lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømsafledningsevne 50 kA (10/350) pr. pol og op til 150 kA (10/350) i alt
• Beskyttelsesniveau <1,7 kV, muliggør apparatbeskyttelse
• Kortslutningsstyrke 10 kA, aflederforsikring op til 500 A gL/gG
• Indkapslede, ikke-udblæsende gnistgab
Anvendelse: industrianlæg og bygninger med udvendig lynbeskyttelse i klasse I til IV.
-
- Tekniske data
-
Tilslutningsmuligheder

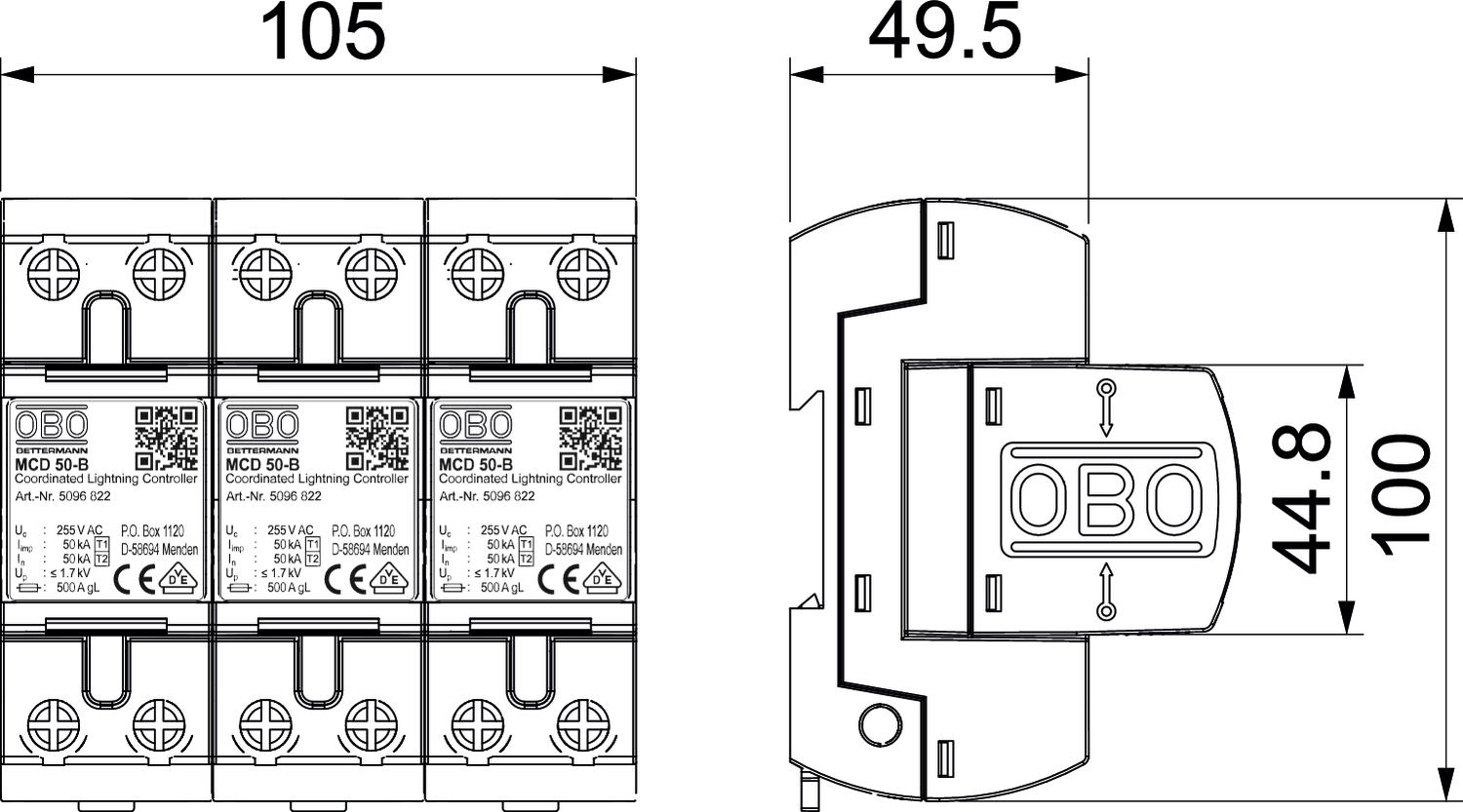

Afledt stødstrøm (8/20 µs) [i alt] 150 kA Beskyttelsesniveau [L-N] ≤1,7 Bredde 105 mm CO2 fodaftryk (GWP) fra vugge til port 6,311 kg CO2e / 1 Styk Dimension 255V Driftstemperatur maks. 85 °C Driftstemperatur min. -40 °C Fjernsignalering Nej Godkendelser VDE Højde 69 mm Indikering på komponent Ingen Kapslingsklasse IP20 Kontrolklasse type 1 Ja Kontrolklasse type 2 Ja Kortslutningsholdbarhed 10 kA Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden 10 kA Ledertværsnit, fast (én-/flertrådet) maks. 50 mm² Ledertværsnit, fast (én-/flertrådet) mm 10 mm² LPZ 0→2 Lynstødsstrøm (10/350) [samlet] 150 kA Lynstødstrøm (10/350 μs) 50 kA Længde 100 mm Maks. forsikring 500 A Maks. overstrømsbeskyttelse på netsiden 500 Maks. vedvarende spænding (L-N) 255 V Maks. vedvarende spænding AC 255 V Monteringstype DIN-skinne 35 mm Netform TN-C Netform DC Nej Netform IT Nej Netform TN Ja Netform TN-C Ja Netform TN-C-S Nej Netform TN-S Nej Netform TT Nej Netform øvrige Nej Nominel afledningsstødstrøm (8/20 µs) 50 kA Nominel afledningsstødstrøm (8/20 µs) [L-N] 50 kA Nominel spænding AC (50 / 60 Hz) 230 V OBO_nominel belastningsstrøm (ind- / udgangsklemme) 125 A Polernes udførelse 3 Poltal 1 Reaktionstid <100 ns SPD iht. EN 61643-11 Type 1+2 SPD iht. IEC 61643-1 class I+II Temperaturanvendelsesområde maks. 85 °C Temperaturanvendelsesområde min. -40 °C Udblæsende Nej Udførelse 3-polet - Alle typer
