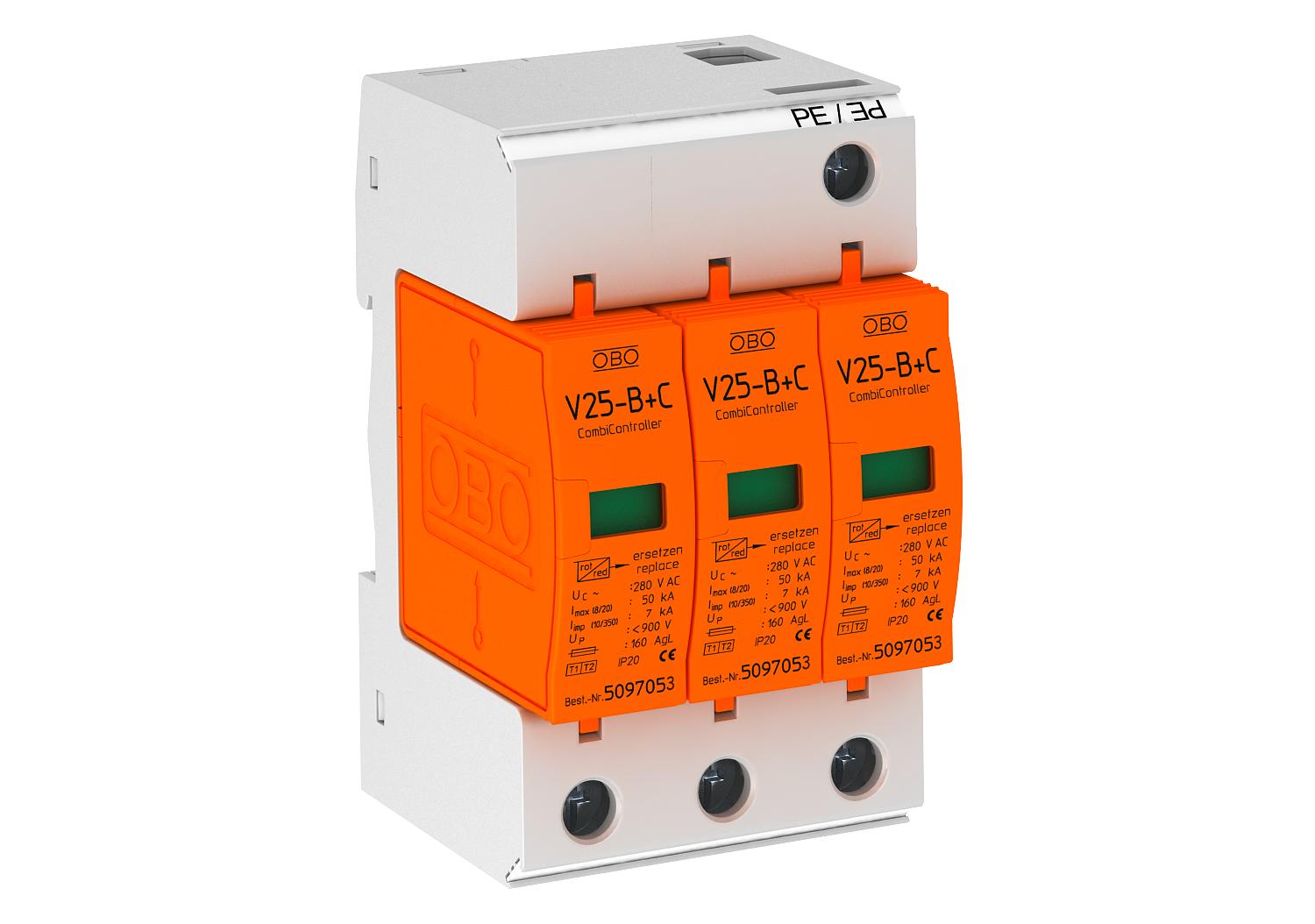

Kombiafleder V25, 3-polet 280 V 3 | 280 | IP20

Kombiafleder V25, 3-polet 280 V

Art.nr. 5094423 | EAN 4012195239734

Art.nr. / Type

Polernes udførelse

Maks. vedvarende spænding AC	280 V

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

Kombineret lynstrøms- og overspændingsafleder type 1+2

• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Til TN-systemer
• Afleder, stikbar med dynamisk skilleanordning
• Med optisk funktionsindikator
• decoded:705:Name[|Beskyttelsesniveau|]: decoded:705:Value:RAM1;[|< 0,9|]:|]: decoded:705:Unit[|kV|]
• Indkapslede, ikke udblæsende zinkoxid-varistor-afledere til anvendelse i gængse strømfordelerhuse
• Mærkede tilslutninger

Eksempel på anvendelse: bygninger med strømforsyning via luftledning eller til etablering af lynbeskyttelsespotentialudligning ved beboelsesejendomme.
* Komplet = over- og underdel

Tekniske data

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	90 kA
CO2 fodaftryk (GWP) fra vugge til port	1,2614 kg CO2e / 1 Styk
Dimension	280V
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
Kontrolklasse type 2	Ja
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) mm	2,5 mm²
LPZ	0→2
Lynstødsstrøm (10/350) [samlet]	21 kA
Lynstødstrøm (10/350 μs)	7 kA
Maks. forsikring	160 A
Maks. overstrømsbeskyttelse på netsiden	160
Maks. vedvarende spænding AC	280 V
Maks. vedvarende spænding DC	200 V

Maksimal afledningsstødstrøm (8/20 μs)	50 kA
Netform	Øvrige
Netform TN	Ja
Netform TN-C	Ja
Nominel afledningsstødstrøm (8/20 µs)	30 kA
Nominel afledningsstødstrøm (8/20 µs) [L-N]	30 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	30 kA
Nominel spænding AC (50 / 60 Hz)	230 V
Polernes udførelse	3
Poltal	3
Reaktionstid	<25 ns
SPD iht. EN 61643-11	Type 1+2
SPD iht. IEC 61643-1	class I+II
Temperaturanvendelsesområde maks.	80 °C
Temperaturanvendelsesområde min.	-40 °C
Udblæsende	Nej
Udførelse	3-polet
