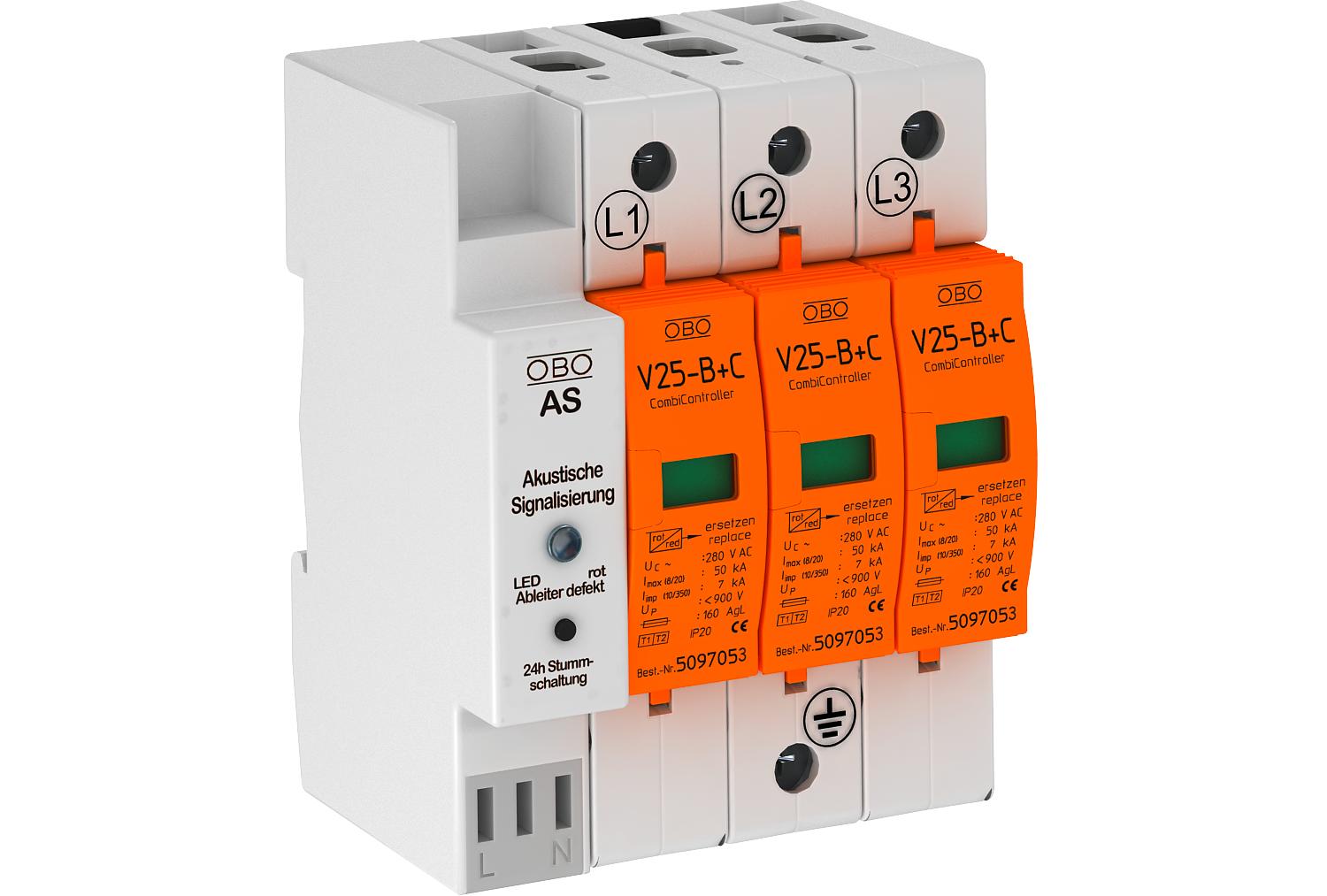

Kombiafleder V25 3-polet 280 V med akustisk indikering
Art.nr. 5097185 | EAN 4012195945314
- Produkt beskrivelse
-
Produkt beskrivelseKombineret lynstrøm- og overspændingsafleder type 1+2
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Egnet til TN-net-systemer
• Med akustisk indikering til funktionsovervågning, lydsignalet kan slås fra med 24 timers gentagelse
• Afleder, stikbar med dynamisk skilleanordning
• Optisk funktionsindikator
• Beskyttelsesniveau < 900 V
• Indkapslede, ikke udblæsende zinkoxid-varistor-afledere til anvendelse i gængse strømfordelerhuse
• Mærkede tilslutninger
Eksempel på anvendelse: bygninger med strømforsyning via luftledning.
* Komplet = over- og underdel
Med akustisk meldeanordning
-
- Tekniske data
-
Tilslutningsmuligheder
Afledt stødstrøm (8/20 µs) [i alt] 90 kA CO2 fodaftryk (GWP) fra vugge til port 1,6351 kg CO2e / 1 Styk Dimension 280V Driftstemperatur maks. 80 °C Driftstemperatur min. -40 °C Fjernsignalering Nej Indikering på komponent optisk og akustisk Kapslingsklasse IP20 Ledertværsnit, fast (én-/flertrådet) maks. 35 mm² Ledertværsnit, fast (én-/flertrådet) mm 2,5 mm² LPZ 0→2 Lynstødsstrøm (10/350) [samlet] 21 kA Lynstødstrøm (10/350 μs) 7 kA Maks. forsikring 160 A Maks. overstrømsbeskyttelse på netsiden 160 Maks. vedvarende spænding AC 280 V Maksimal afledningsstødstrøm (8/20 μs) 50 kA Netform Øvrige Netform TN Ja Netform TN-C Ja Nominel afledningsstødstrøm (8/20 µs) 30 kA Nominel spænding AC (50 / 60 Hz) 230 V Polernes udførelse 3 Poltal 3 Reaktionstid <25 ns SPD iht. EN 61643-11 Type 1+2 SPD iht. IEC 61643-1 class I+II Temperaturanvendelsesområde maks. 80 °C Temperaturanvendelsesområde min. -40 °C Udblæsende Nej Udførelse 3-polet med AS - Alle typer
- Downloads
-
Vejledning Lynbeskyttelses-vejledning , 2.10MB , pdfKatalog Surge protection , 28.42MB , pdfEU-overensstemmelseserklæring V25-B+C 3+AS / 5097185 , 0.04MB , pdfREACH Overensstemmelseserklæring V25-B+C 3+AS / 5097185 , 0.12MB , pdfRoHS Overensstemmelseserklæring V25-B+C 3+AS / 5097185 , 0.12MB , pdfCertificering EZU-certifikat V25 , 0.12MB , pdfTil dette produkt er ingen udbudstekster til rådighed
