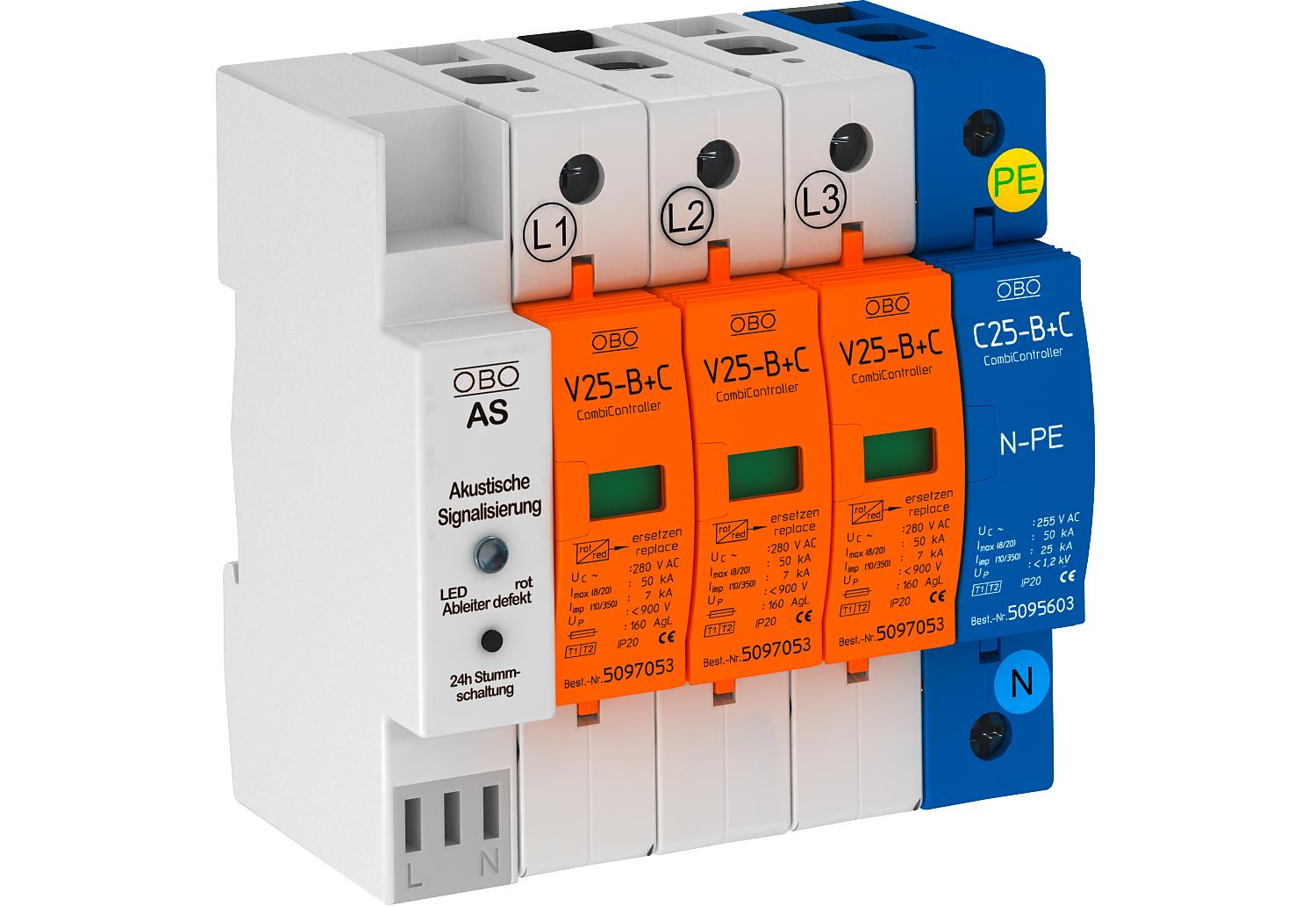

Kombiafleder V25 3-polet + NPE med akustisk indikering
Art.nr. 5097432 | EAN 4012195617532
- Produkt beskrivelse
-
Produkt beskrivelseKombineret lynstrøm- og overspændingsafleder type 1+2
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Egnet til TN-S- og TT-net-systemer
• Med akustisk indikering til funktionsovervågning, lydsignalet kan slås fra i 24 timer
• Afleder, stikbar med dynamisk skilleanordning
• Med optisk funktionsindikator
• Beskyttelsesniveau < 0,9 kV
• Indkapslede, ikke udblæsende zinkoxid-varistor-afledere til anvendelse i gængse strømfordelerhuse
• Mærkede tilslutninger
Eksempel på anvendelse: bygninger med strømforsyning via luftledning eller til etablering af lynbeskyttelsespotentialudligning ved beboelsesejendomme.
* Komplet = over- og underdel
-
- Tekniske data
-
Tilslutningsmuligheder
Afledt stødstrøm (8/20 µs) [i alt] 120 kA CO2 fodaftryk (GWP) fra vugge til port 2,2302 kg CO2e / 1 Styk Dimension 280V Driftstemperatur maks. 80 °C Driftstemperatur min. -40 °C Fjernsignalering Ja Indikering på komponent optisk og akustisk Kapslingsklasse IP20 Ledertværsnit, fast (én-/flertrådet) maks. 35 mm² Ledertværsnit, fast (én-/flertrådet) mm 2,5 mm² LPZ 0→2 Lynstødsstrøm (10/350) [samlet] 25 kA Lynstødstrøm (10/350 μs) 7 kA Maks. forsikring 160 A Maks. overstrømsbeskyttelse på netsiden 160 Maks. vedvarende spænding AC 280 V Maksimal afledningsstødstrøm (8/20 μs) 50 kA Netform Øvrige Netform TN Ja Netform TN-C-S Ja Netform TN-S Ja Netform TT Ja Nominel afledningsstødstrøm (8/20 µs) 30 kA Nominel afledningsstødstrøm (8/20 µs) [N-PE] 30 kA Nominel spænding AC (50 / 60 Hz) 230 V Polernes udførelse 3+N/PE Poltal 3 Reaktionstid <25 ns SPD iht. EN 61643-11 Type 1+2 SPD iht. IEC 61643-1 class I+II Temperaturanvendelsesområde maks. 80 °C Temperaturanvendelsesområde min. -40 °C Udblæsende Nej Udførelse 3+NPE med AS - Alle typer
