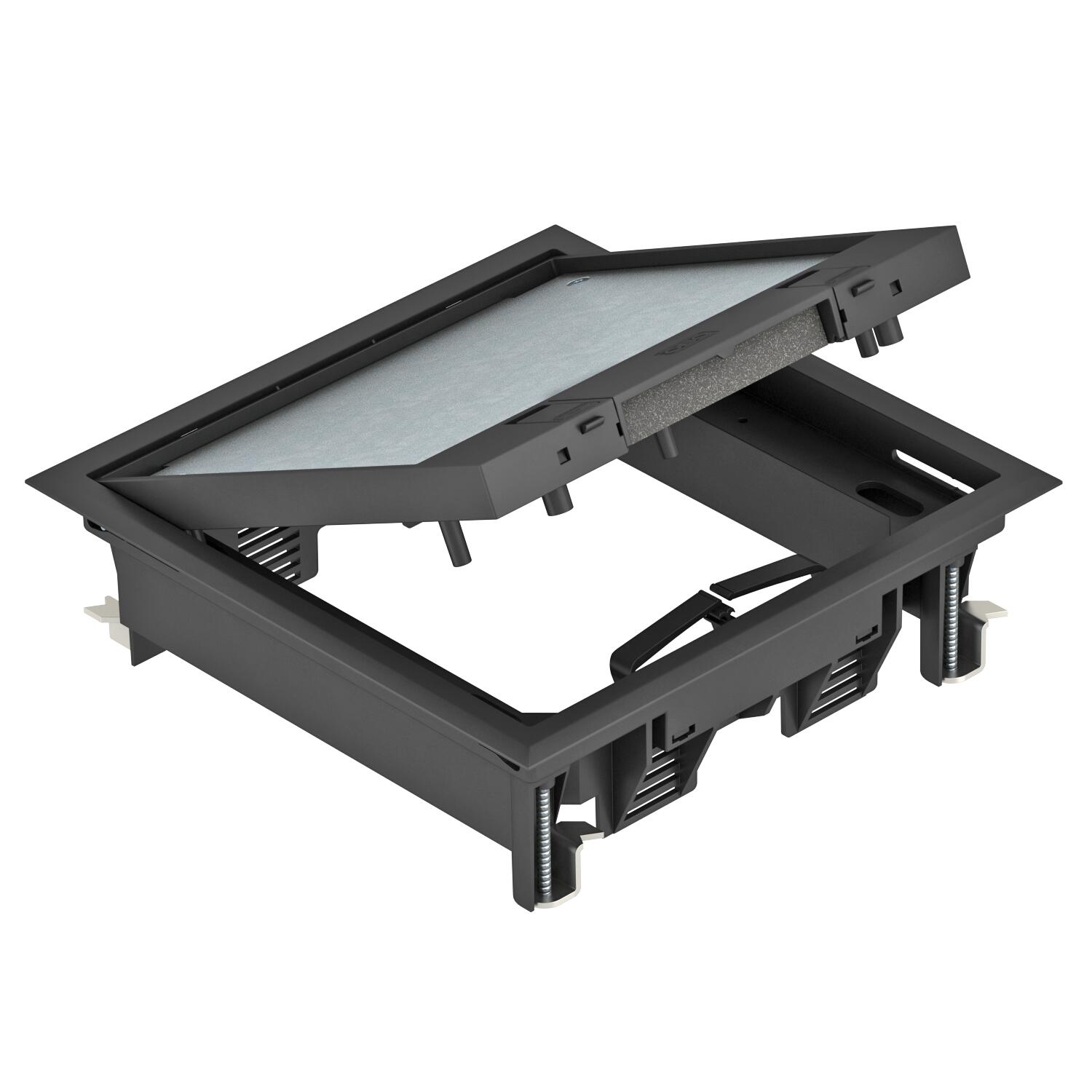

Komponentindsats GES4 med låseskyder
Art.nr. 7405146 | EAN 4012195890676
- Produkt beskrivelse
-
Produkt beskrivelseGulvboks med plads til op til 6 modul 45 enheder i 2 universelle dåser UT3, anvendes i kanalsystemer og systemgulve indendørs.
Gulvbelægningsudsparing i låget forudindstillet til 5 mm, om nødvendigt også justerbar til 3, 8 eller 10 mm.
Komponentindsats med låseskyder, 2-sporet, til montering af monteringsholder MT4. To APMT2 dækplader kan installeres.
Gulvbelægningsudsparing i det hængslede dæksel forudindstillet til 5 mm, om nødvendigt også justerbar til 3, 8 eller 10 mm.
Op til 4 installationsenheder kan anvendes med 50'er-centralplade.
-
- Tekniske data
-
Teknisk data

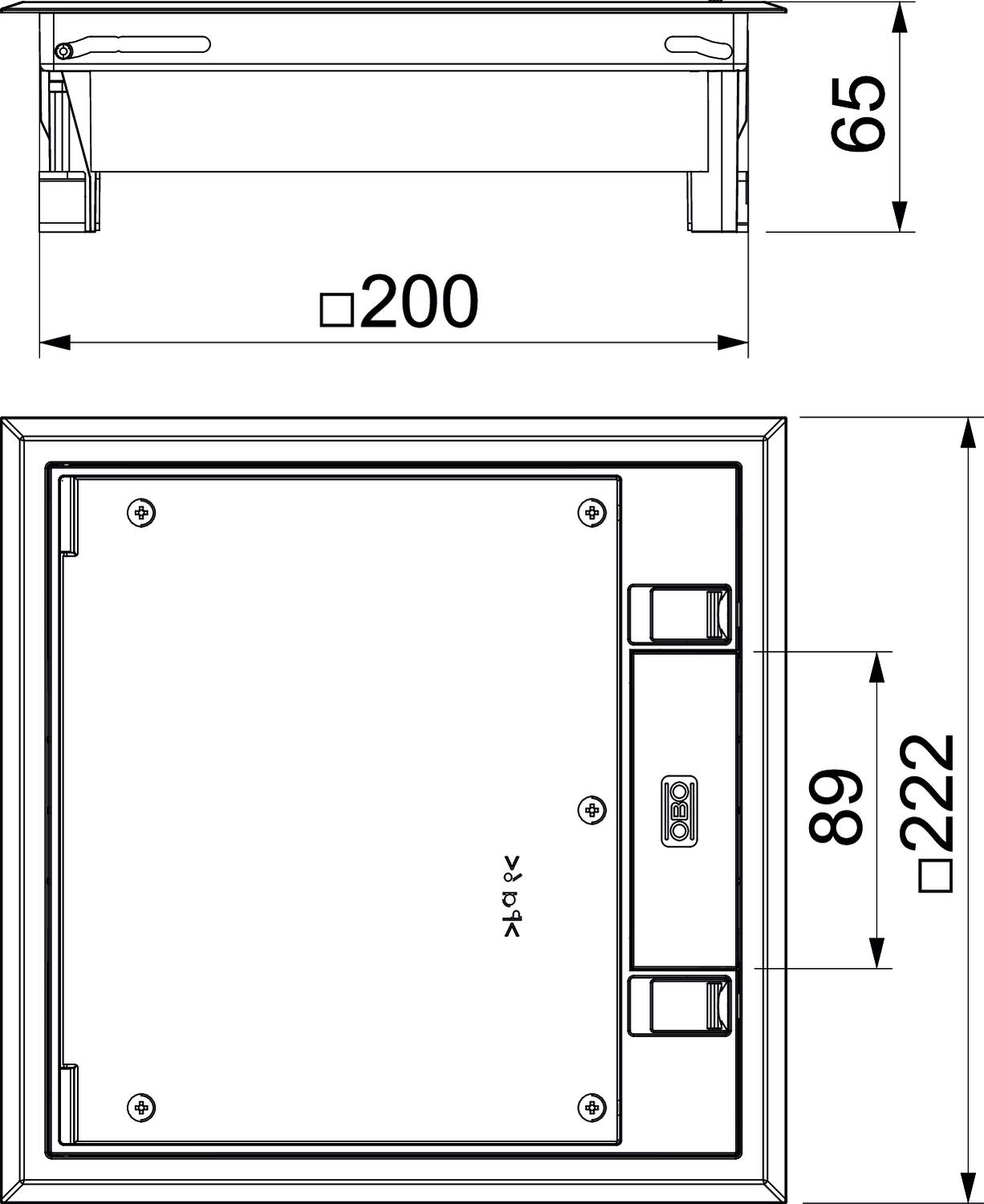

Åbningsmekanisme Låseskyder Afretningslagets tykkelse min. 73 mm Antal indlægsdåser 2 Antal komponenter, der kan indbygges 6 Beskyttelsesgrad IK-kode IK08 Bredde 222 mm Bredde indvendigt mål 201 mm Bredde udvendigt mål 222 mm CO2 fodaftryk (GWP) fra vugge til port 3,6377 kg CO2e / 1 Styk Dimension 222x222x65 Egnet til gulvkanaler Ja Egnet til gulvkanaler som er dækket med cement Ja Egnet til lukkede gulvkanaler i plan med gulvet Nej Egnet til montering af dobbeltbund Ja Egnet til montering i hulrumsgulv Ja Egnet til våd rengøring Nej Farve grafitsort; RAL 9011 Floor covering thickness max. 10 mm Godkendelser VDE Gulvbelægnings-beskyttelsesramme Ja Gulvbelægningstykkelse 5 mm Gulvhøjde min. 73 mm Gulvpleje Tør Højde 65 mm Kapslingsklasse (IP) i benyttet tilstand IP20 Kapslingsklasse (IP) i ubenyttet tilstand IP40 Komponentholder til montering af indlægsdåser Ja Lodret belastning, lille areal indtil 2.000 N Lodret belastning, stort areal indtil 3.000 N Længde 222 mm Længde indbygningsmål 201 mm Længde udvendigt mål 222 mm Materiale Polyamid Med gulvbelægningsudsparing Ja Model til tung last Nej Monteringsdybde 73 mm Nominel størrelse til monteringsenheder 4 Rammeudførelse Ramme med tæppekant Spændområde D maks. 75 mm Spændområde D min. 8 mm Type monteringssystem UT3 Tætningsmonteringsmulighed Nej Udførelse Kvadratiske Udførelse ledningsudgang Drejeligt ledningsudtag - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Forlænger til variabelt ophæng
GES RV 7407536 2 Styk
Universalholder UT3, med afdækningsplade til Modul 45®-apparater, systemlængde 165 mm
UT3 45 3 7408723 5 Styk - Downloads
-
EU-overensstemmelseserklæring GES4-2U10T 9011 / 7405146 , 0.13MB , pdfREACH Overensstemmelseserklæring GES4-2U10T 9011 / 7405146 , 0.13MB , pdfRoHS Overensstemmelseserklæring GES4-2U10T 9011 / 7405146 , 0.13MB , pdfCertificering VDE-certificering GES , 0.12MB , pdfMonteringsvejledning Installationsvejledning GES 2U , 0.19MB , pdfTil dette produkt er ingen udbudstekster til rådighed
