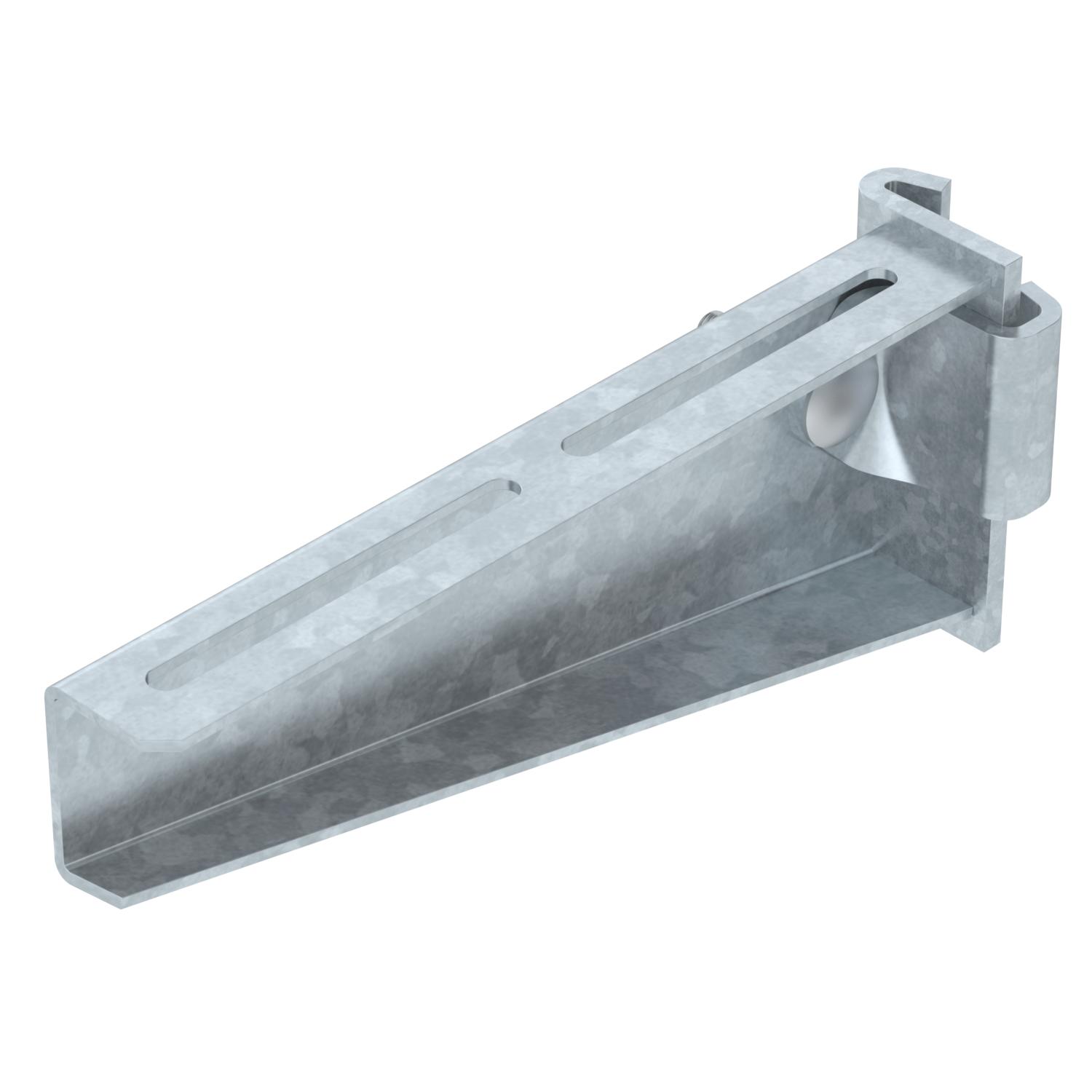

Konsol til loftpendel AS 55
Art.nr. 6419286 | EAN 4012195872917
- Produkt beskrivelse
-
Produkt beskrivelseSkinnekonsol i kraftig udførelse til trinløs fastgørelse på IS 8-skinnen.
Konsollen til loftpendel kan fastgøres i begge sider af I-pendlen.
De enkelte fastspændingsringe inklusive skrue, spændeskive og møtrik kan bestilles under varenr. 6419007 - skal bestilles separat.
-
- Tekniske data
-
Teknisk data

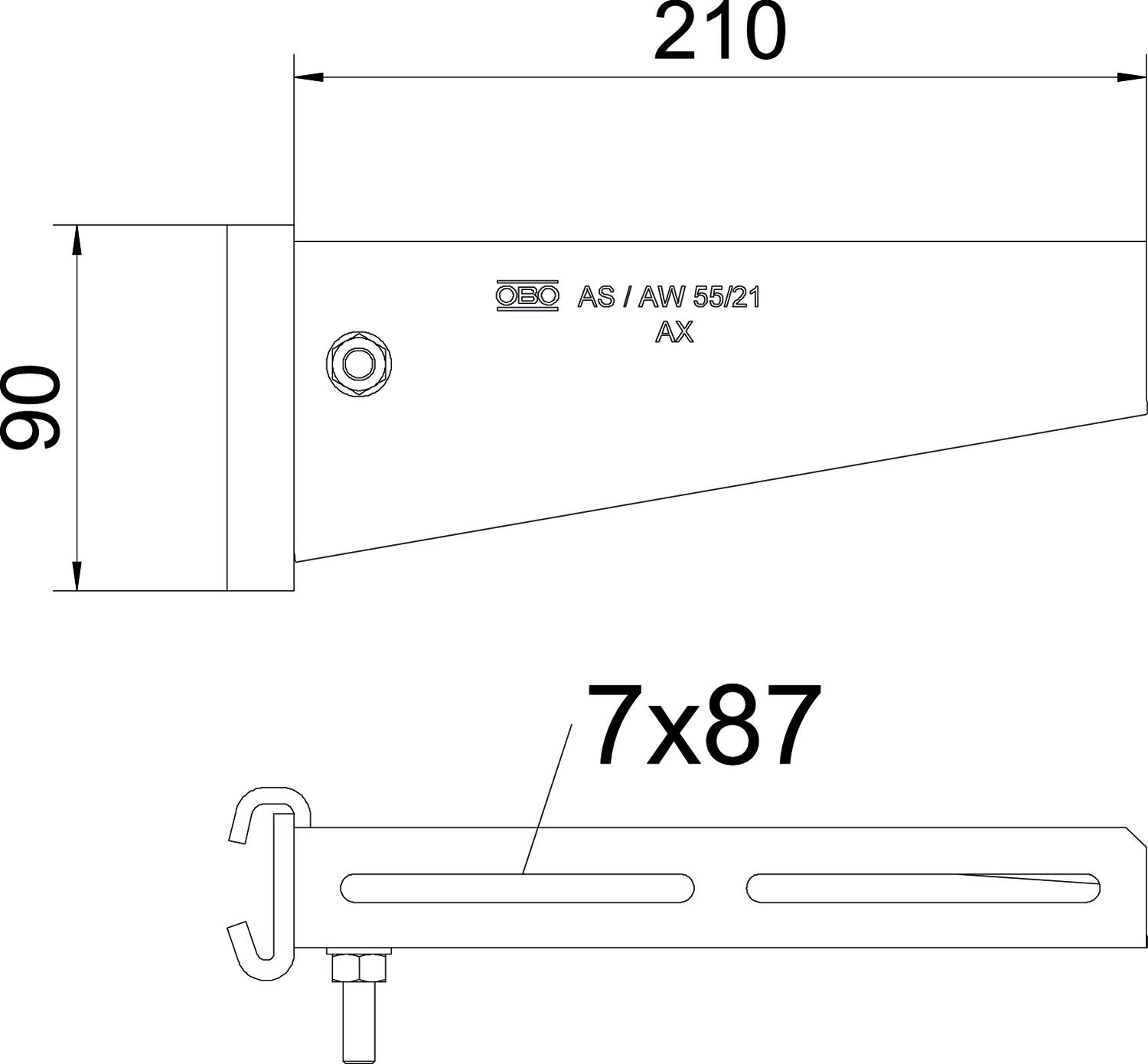

Bevarelse af funktionssikkerheden ved brand Nej Bredde 210 mm CO2 fodaftryk (GWP) fra vugge til port 1,8293 kg CO2e / 1 Styk Dimension B210mm F i kN 5,5 kN Farve zinc Højde 90 mm Længde 41 mm Mål A 41 mm Mål B 210 mm Mål H 90 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Udførelse Konsol Tekniske data

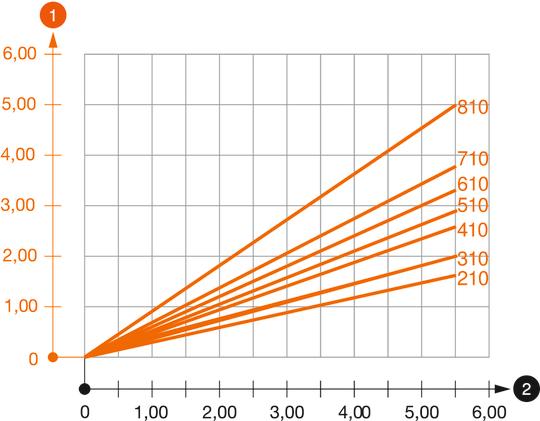

Belastningsdiagram konsol type AS 55
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
